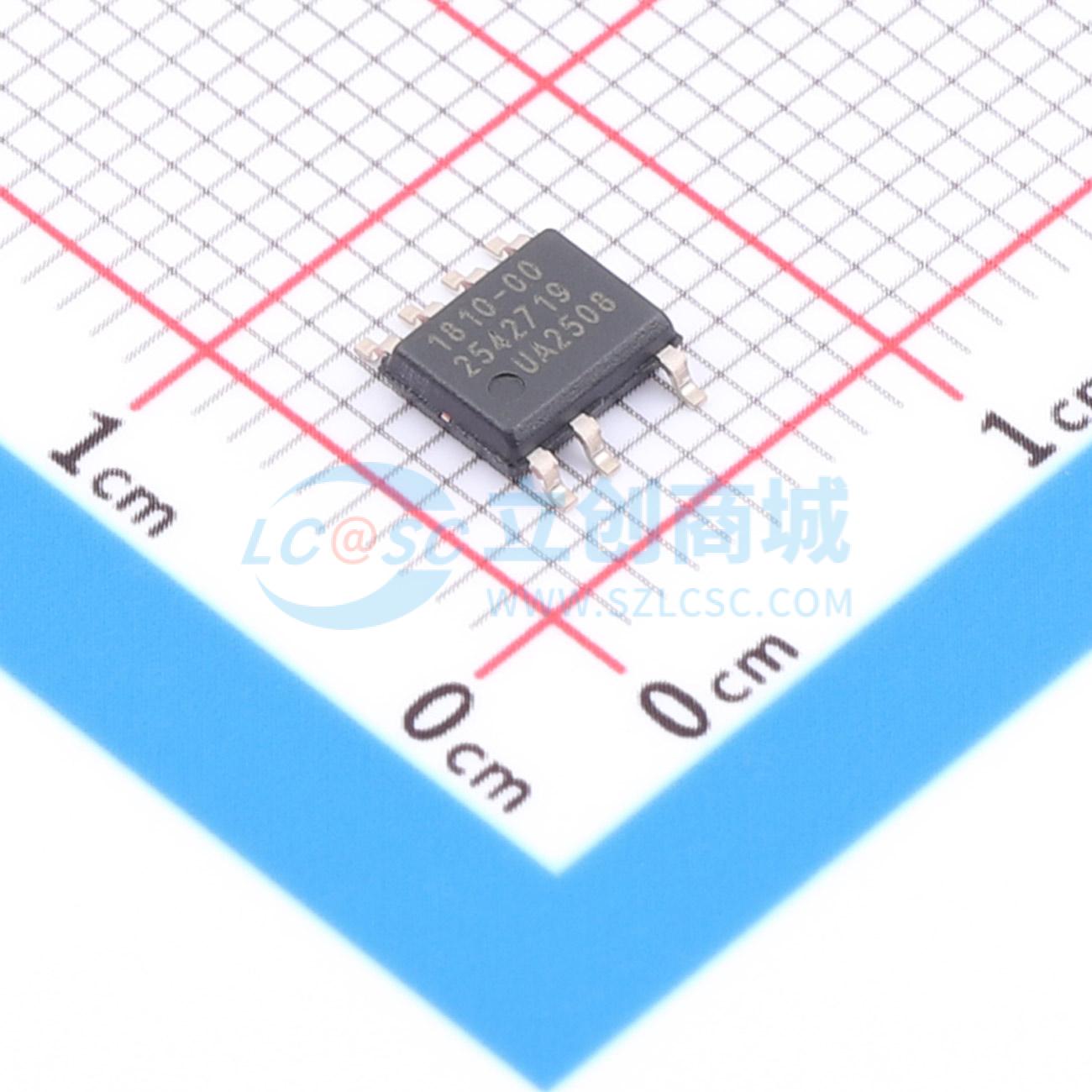

IW1810-00

800V 16V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是高性能AC/DC电源控制设备，使用数字控制技术构建峰值电流模式PWM反激式电源。该设备包括一个内部功率BJT，工作在准谐振模式下，可提供高效率以及一些关键的内置保护功能，同时最大限度地减少外部元件数量，简化EMI设计并降低总材料成本。无需二次反馈电路即可实现出色的线路和负载调节。还无需环路补偿组件，同时在所有工作条件下保持稳定性。逐脉冲波形分析可实现比传统解决方案快得多的环路响应，从而改善动态负载响应。内置功率限制功能可在通用离线应用中实现优化的变压器设计，并允许较宽的输入电压范围。创新的专有技术确保使用该设备构建的电源能够以紧凑的外形实现最高的平均效率和小于100mW的空载功耗。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: IW1810-00
商品编号: C17586467
商品封装: SOIC-7
包装方式: 编带
商品毛重: 0.272克(g)

商品参数

	属性	参数值
	晶体管耐压	800V
	拓扑结构	反激式
	功能特性	恒流模式(CC)；短路保护(SCP)；恒压模式(CV)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+85℃
	工作模式	PFM 调制；QR；DCM
	输出电压	-
	反馈方式	原边反馈

商品概述

iW1810是一款高性能交流/直流电源控制器件，采用数字控制技术构建峰值电流模式脉宽调制反激式电源。该器件集成了内部功率双极结型晶体管，工作在准谐振模式，在提供高效率的同时，还具备多项关键内置保护功能，同时最大限度地减少了外部元件数量，简化了电磁干扰设计并降低了总物料成本。iW1810无需次级反馈电路即可实现优异的线路和负载调节性能。它还在保持所有工作条件下稳定性的同时，无需环路补偿元件。逐脉冲波形分析可实现比传统解决方案快得多的环路响应，从而改善动态负载响应。内置的功率限制功能可在通用离线应用中实现优化的变压器设计，并支持宽输入电压范围。创新的专有技术确保采用iW1810构建的电源能够在紧凑的外形尺寸下实现最高的平均效率以及低于100mW的空载功耗。

商品特性

原边反馈消除了光耦合器并简化了设计
内部集成800V双极结型晶体管
64kHz脉宽调制开关频率
在230VAC输入下，典型应用电路的空载功耗 < 100mW
自适应多模式脉宽调制/脉冲频率调制控制提高了效率
准谐振工作模式实现最高整体效率
简化的电磁干扰设计，易于满足全球电磁干扰标准
动态双极结型晶体管基极驱动电流控制
仅采用原边反馈即可实现非常严格的恒压和恒流调节
无需外部补偿元件
符合EPA 2.0能效规范并留有充足裕量
低启动电流（典型值8μA）
内置软启动
内置短路保护和输出过压保护
内置电流检测电阻短路保护
在整个工作范围内无音频噪声

应用领域

智能电表、电机控制和工业应用的低功率交流/直流电源
线性交流/直流电源的替代方案
低功率交流/直流发光二极管驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	16V
	开关频率	64kHz
	输出电流	-
	耗散功率(Pd)	500mW
	最大占空比	-
