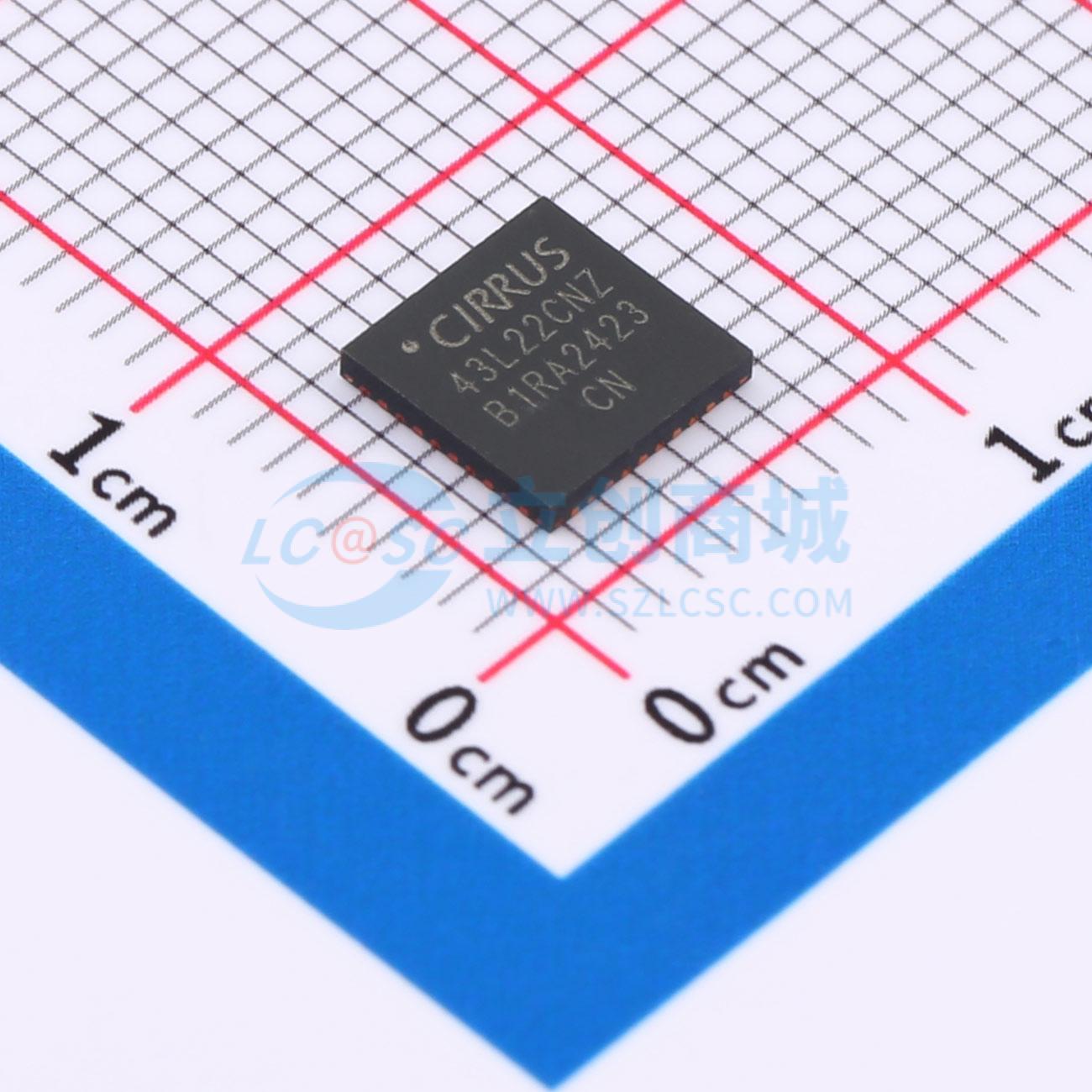

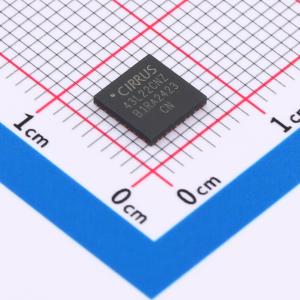

CS43L22-CNZR

低功耗立体声DAC，带耳机及扬声器放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CS43L22是一款高度集成的低功耗立体声DAC，内置耳机放大器和D类扬声器放大器。CS43L22具备诸多适用于低功耗便携式系统应用的特性。DAC输出路径包含一个具有多种固定功能控制的数字信号处理引擎
品牌名称: Cirrus Logic(凌云)
商品型号: CS43L22-CNZR
商品编号: C17583512
商品封装: QFN-40(6x6)
包装方式: 编带
商品毛重: 0.17克(g)

商品参数

商品概述

一款高度集成的低功耗立体声DAC，配备耳机放大器和D类扬声器放大器。它具备许多适用于低功耗便携式系统应用的特性。 DAC输出路径包含一个带有各种固定功能控制的数字信号处理引擎。音调控制可对四个可选转折频率进行低音和高音调节。数字音量控制可配置为软渐变过渡，而模拟控制可配置为在每个过零点进行调节。该DAC还具备去加重、限幅功能以及一个蜂鸣发生器，可在两个完整八度的范围内选择音调。立体声耳机放大器由独立的正电源供电，集成的电荷泵提供负电源。这使得模拟输出以地为中心，具有宽信号摆幅，并且无需外部直流阻隔电容。 D类立体声扬声器放大器无需外部滤波器，可为对功耗敏感的便携式应用提供高效放大。扬声器放大器可直接由电池供电，内部直流电源监测和补偿功能可在电池电压下降时保持恒定的增益水平。它支持将模拟输入信号直接路由至耳机放大器。此特性在使用FM调谐器的应用中非常有用，因为通过空中接收的音频必须直接传输到耳机放大器。它采用低电压模拟和数字内核运行，非常适合对功耗要求极低且空间有限的便携式系统。

商品特性

98 dB动态范围（A加权）
88 dB总谐波失真加噪声
耳机放大器 - 以地为中心
无需直流阻隔电容
集成负电压调节器
在1.8 V电压下，向立体声16 Ω负载输出2 x 23 mW功率
在2.5 V电压下，向立体声16 Ω负载输出2 x 44 mW功率
立体声模拟输入直通架构
模拟输入混音
带音量控制的模拟直通
数字信号处理引擎
低音和高音音调控制、去加重
带独立音量控制的PCM输入
主数字音量控制和限幅器
软渐变和过零过渡
可编程峰值检测和限幅器
带全音调控制的蜂鸣发生器
跨两个八度的音调选择
独立音量控制
可编程开启和关闭时间间隔
连续、周期性、单次蜂鸣选择
D类立体声/单声道扬声器放大器
无需外部滤波器
在总谐波失真加噪声为10%时具有高立体声输出功率
在5.0 V电压下，向8 Ω负载输出2 x 1.00 W功率
在3.7 V电压下，向8 Ω负载输出2 x 550 mW功率
在2.5 V电压下，向8 Ω负载输出2 x 230 mW功率
在总谐波失真加噪声为10%时具有高单声道输出功率
在5.0 V电压下，向4 Ω负载输出1 x 1.90 W功率
在3.7 V电压下，向4 Ω负载输出1 x 1.00 W功率
在2.5 V电压下，向4 Ω负载输出1 x 350 mW功率
直接由电池供电运行
电池电量监测与补偿
800 mW时效率达81%
相位对齐PWM输出可降低空闲通道电流
扩频调制
低静态电流
除典型音频时钟速率外，还支持12、24和27 MHz主时钟
高性能24位转换器
多位Delta - Sigma架构
极低的64倍过采样时钟可降低功耗
低功耗运行
立体声模拟直通：1.8 V时为10 mW
立体声播放：1.8 V时为14 mW
可变电源
1.8 V至2.5 V数字和模拟电源
1.6 V至5 V D类放大器电源
1.8 V至2.5 V耳机放大器电源
1.8 V至3.3 V接口逻辑电源
掉电管理
DAC、直通放大器、耳机放大器、扬声器放大器
灵活的时钟选项
主或从模式运行
四分频模式 - （即允许8 kHz采样率，同时在高达16 kHz的频率范围内保持平坦的本底噪声）
4 kHz至96 kHz采样率
I²C控制端口操作
耳机/扬声器检测输入
爆音和咔嗒声抑制
与CS42L52引脚兼容

应用领域

个人数字助理（PDA）
个人媒体播放器
便携式游戏机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

近期成交5单

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	24
	通道数	-
	工作电压	1.65V~3.47V

	属性	参数值
	接口类型	I2C
	芯片类型参数/描述	音频解码器
	工作温度	-40℃~+85℃
	采样率	96000Hz
