温馨提醒：图片仅供参考，商品以实物为准

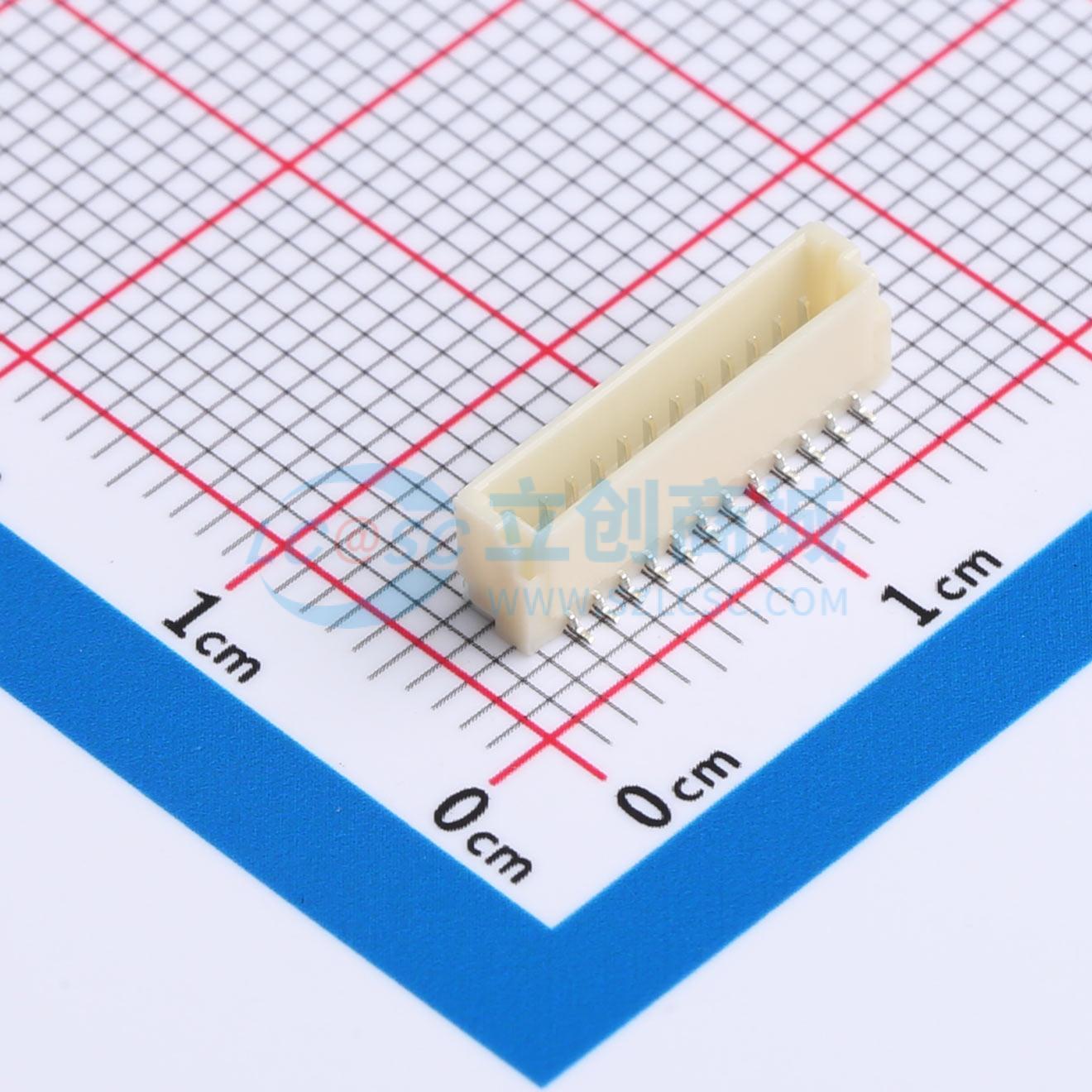

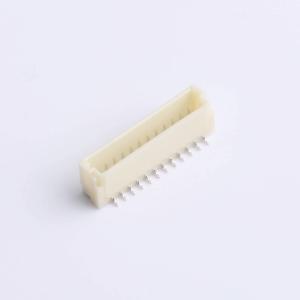

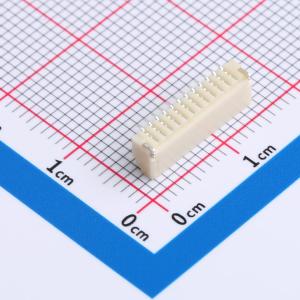

BM12B-SRSS-TB
1x12P 间距:1mm 立贴 系列:SH
- 描述
- 特性：紧凑型绝缘位移连接器。专为真空拾放机器人设计的插头。双U型槽绝缘位移部分。三点抓握结构。通孔型 (SZ)
- 品牌名称
- JST
- 商品型号
- BM12B-SRSS-TB
- 商品编号
- C17582804
- 商品封装
- SMD,P=1mm
- 包装方式
- 编带
- 商品毛重
- 0.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x12P | |
| 间距 | 1mm | |
| 安装方式 | 立贴 | |
| 参考系列 | SH | |
| 总PIN数 | 12P | |
| 排数 | 1 | |
| 每排PIN数 | 12 | |
| 行距 | - | |
| 额定电流 | 1A | |
| 触头材质 | 铜合金 |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 50V | |
| 塑料材质 | PA | |
| 阻燃等级 | UL94V-0 | |
| 附加特征 | 辅助焊脚 | |
| 颜色 | 白色 | |
| Z轴-板上高度 | 4.25mm | |
| X轴-板上底边长度(间距线) | 14mm | |
| Y轴-板上底边宽度 | 3.6mm |
商品概述
11.0mm间距/可断开绝缘位移连接器。紧凑型绝缘位移连接器，专为真空吸放机器人设计的插头，双U型槽绝缘位移部分，三点夹紧结构，通孔型（SZ）。
商品特性
- 额定电流：0.7A直流
- 额定电压：50V直流
- 温度范围：-25°C到+850°C（包括通电时的温升）
- 接触电阻：初始值最大20mΩ，环境测试后最大40mΩ
- 绝缘电阻：最小100MΩ
- 耐受电压：500V交流/分钟
- 适用电线：导体规格为AWG #30，7股镀锡退火铜，绝缘外径0.54到0.58mm
- 符合RoHS标准
