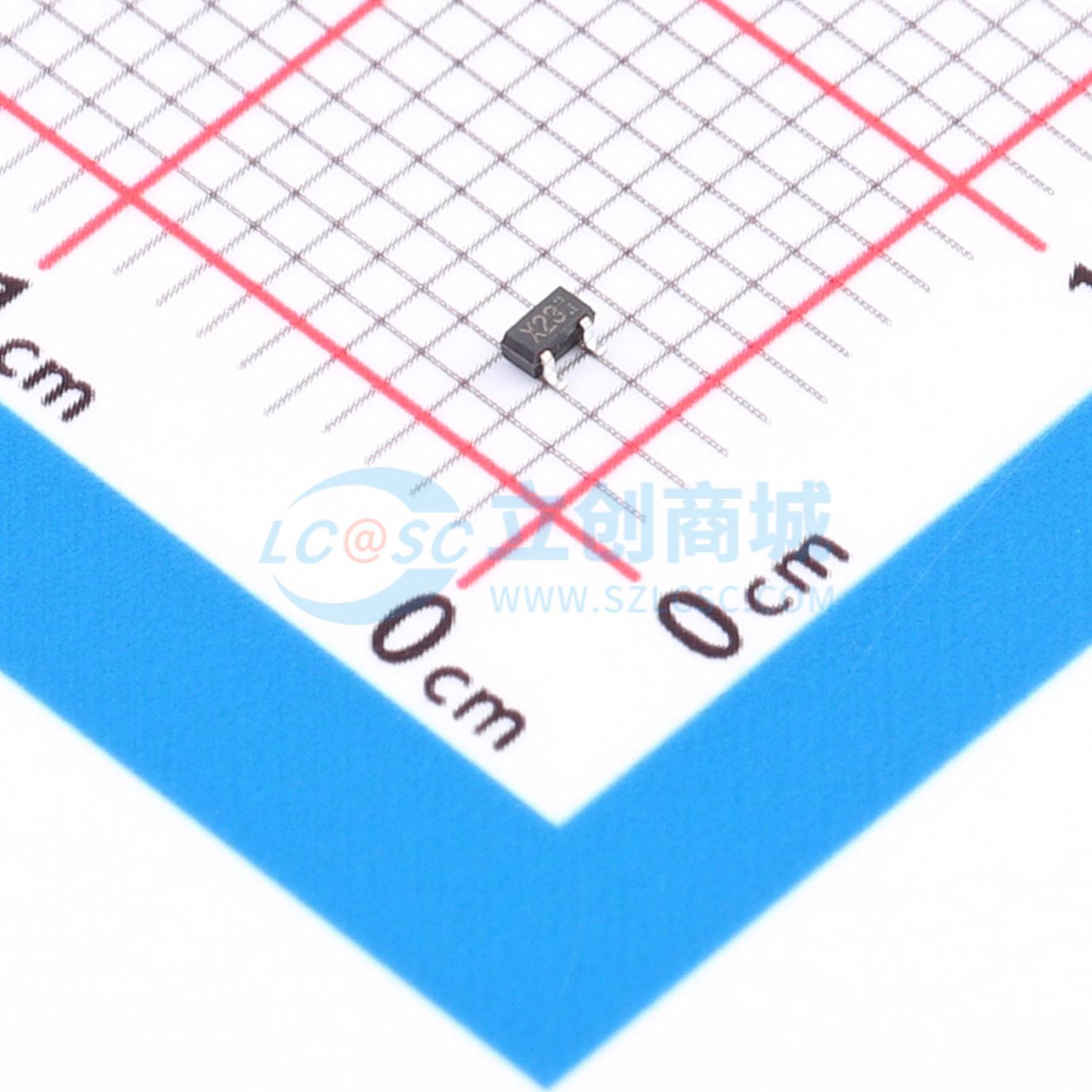

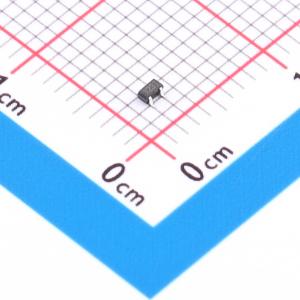

温馨提醒：图片仅供参考，商品以实物为准
DTD543EETL
NPN 12V 500mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VCE(sat) 低于传统产品。 内置偏置电阻，无需连接外部输入电阻即可配置反相器电路。 偏置电阻由完全隔离的薄膜电阻组成，允许输入负偏置，几乎完全消除寄生效应。应用：反相器。 接口
- 品牌名称
- ROHM(罗姆)
- 商品型号
- DTD543EETL
- 商品编号
- C17579202
- 商品封装
- SC-75(SOT-416)
- 包装方式
- 编带
- 商品毛重
- 0.027089克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置 | |
| 集射极击穿电压(Vceo) | 12V | |
| 集电极电流(Ic) | 500mA | |
| 耗散功率(Pd) | 150mW | |
| 晶体管类型 | NPN | |
| 直流电流增益(hFE) | 115 |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 2.5V@20mA,300mV | |
| 最大输入电压(VI(off)) | 500mV@100uA,5V | |
| 输出电压(VO(on)) | 300mV | |
| 输入电阻 | 4.7kΩ | |
| 电阻比率 | 1 | |
| 集射极饱和电压(VCE(sat)) | 300mV | |
| 特征频率(fT) | 260MHz |
商品特性
- VCE（饱和）低于传统产品。
- 内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路（见等效电路）。
- 偏置电阻由完全隔离的薄膜电阻组成，允许输入负偏置。它们还具有几乎完全消除寄生效应的优点。
应用领域
- 反相器
- 接口
- 驱动器
