AFBR-2539Z

DC-50Mbaud Versatile Link 光纤发射器和接收器，适用于1-mm POF和200-μm PCS

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 发射器利用650-nm LED光源，集成光学元件和驱动IC，可高效耦合到1-mm聚合物光纤（POF）中。接收器由带集成光电二极管的IC组成，可产生逻辑兼容输出。发射器输入和接收器输出与TTL逻辑系列兼容。该对器件可处理从直流到50 Mbaud的任何类型信号，使用1-mm POF时传输距离可达50m，使用200-μm塑料包层石英（PCS）时，在10 Mbaud下传输距离可达200m，在50 Mbaud下传输距离可达120m
品牌名称: Broadcom(博通)

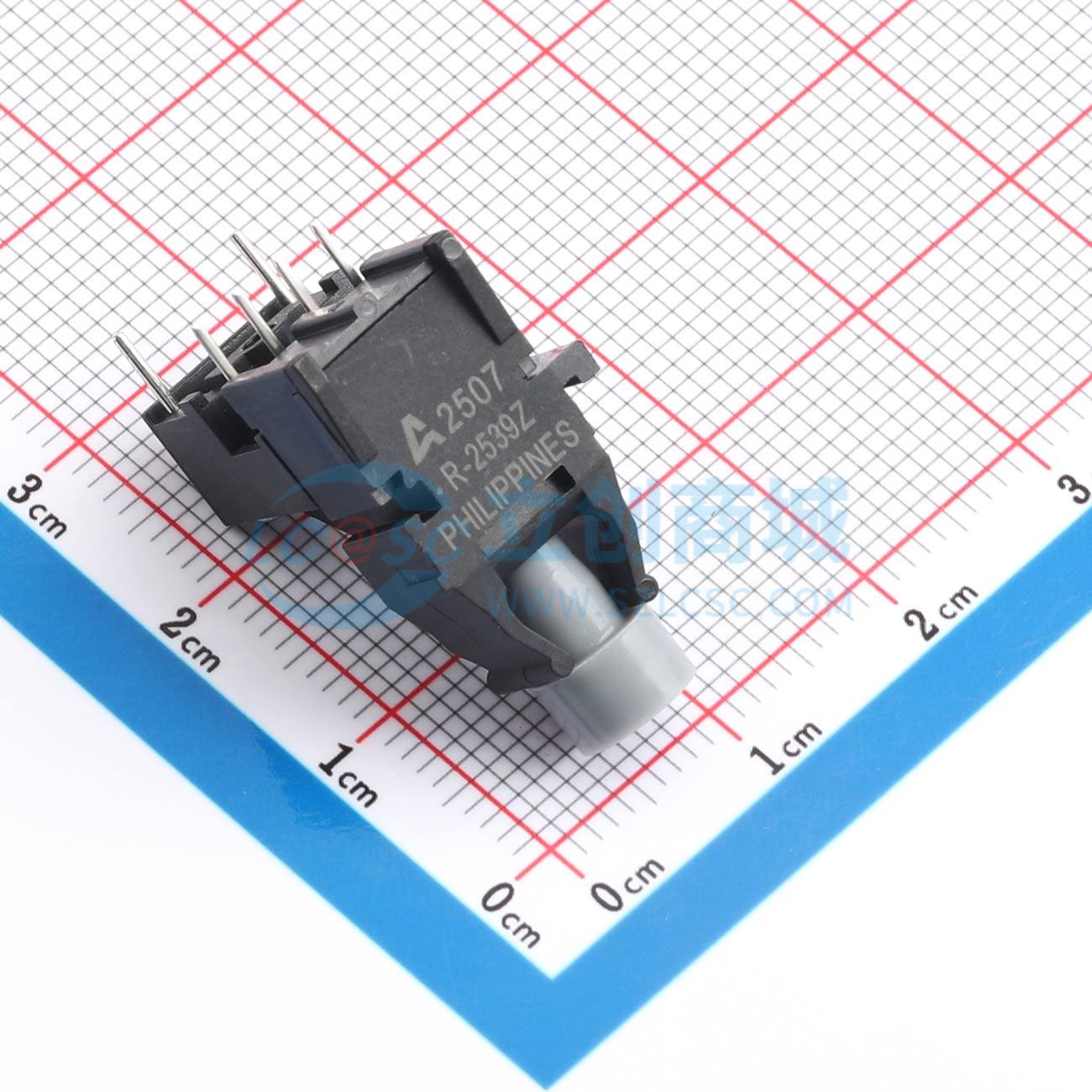

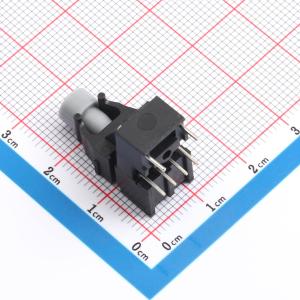

商品型号: AFBR-2539Z
商品编号: C17576190
包装方式: 袋装
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	光纤收发器

	属性	参数值
	功能特性	-

商品概述

AFBR-16xxZ 发射器采用 650 nm LED 光源，集成光学元件和驱动 IC，可高效耦合至 1 mm 聚合物光纤。AFBR-26x4Z/25x9Z 接收器由集成光电二极管的 IC 组成，可产生逻辑兼容输出。发射器输入和接收器输出兼容 TTL 逻辑系列。该配对器件可在 DC 至 50 Mbaud 的信号速率下工作，使用 1 mm POF 时传输距离可达 50 m，使用 200-μm 塑料包层石英光纤时，在 10 Mbaud 下可达 200 m，在 50 Mbaud 下可达 120 m。发射器为 3 引脚器件，接收器为 4 引脚器件，封装于 Versatile Link 外壳中。Versatile Link 组件可互锁堆叠，以节省空间并通过双工连接器提供双重连接。提供多种单工和双工连接器以及 POF 电缆。AFBR-xxx4Z 提供非反相输出信号，而 AFBR-xxx9Z 提供反相输出信号。

商品特性

符合 RoHS 标准
数据传输信号速率从 DC 至 50 Mbaud
发射器：集成 650 nm LED 和带 TTL 输入逻辑的驱动 IC
接收器：集成 PIN 二极管和带 TTL 输出逻辑的数字量化 IC
在工作温度范围内，使用 1 mm POF 传输距离可达 50 m
在工作温度范围内，使用 200-μm PCS 光纤，传输距离在 10 Mbaud 下可达 200 m，在 50 Mbaud 下可达 120 m
工作温度范围为 -40°C 至 +85°C
兼容 Broadcom Versatile Link 系列连接器，便于光纤端接

应用领域

工业控制和工厂自动化
RS-232 和 RS-485 接口扩展
高电压隔离
消除接地环路
降低电压瞬态敏感性
