温馨提醒：图片仅供参考，商品以实物为准

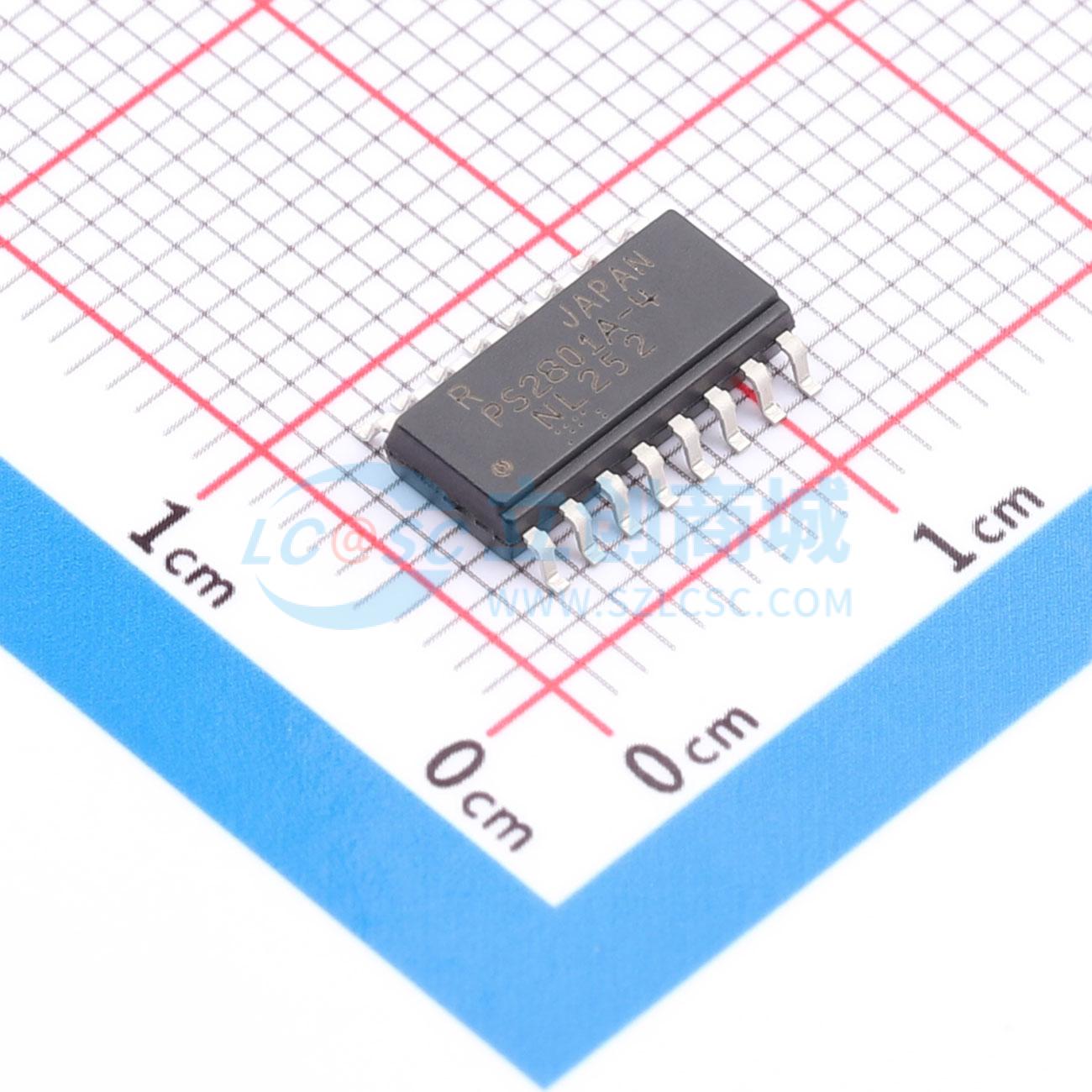

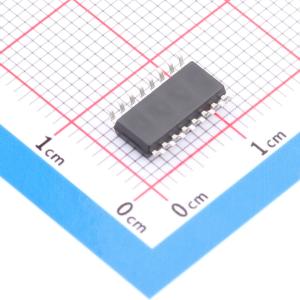

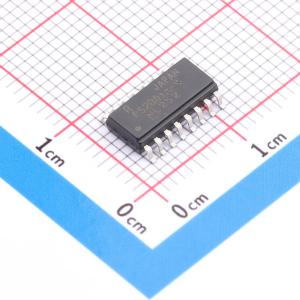

PS2801A-4-F3-A
高隔离电压SSOP光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS2801A-4-F3-A
- 商品编号
- C17569006
- 商品封装
- SOIC-16-175mil
- 包装方式
- 编带
- 商品毛重
- 0.61克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 30mA | |
| 隔离电压(Vrms) | 2.5kV | |
| 输出通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 5us | |
| 下降时间 | 7us | |
| 工作温度 | -55℃~+100℃ | |
| 功能特性 | - |
商品概述
PS2801A - 1和PS2801A - 4是光耦合隔离器，在塑料SSOP封装中包含一个GaAs发光二极管和一个NPN硅光电晶体管，适用于高密度应用，具有出色的性价比。该封装具有屏蔽效果，可隔绝环境光。
商品特性
- 高隔离电压（BV = 2500 Vr.m.s.）
- 小型薄封装（4引脚、16引脚SSOP，引脚间距1.27 mm）
- 卷带产品订购编号：PS2801A - 1 - F3、PS2801A - 4 - F3
- 无铅产品
- 符合安全标准
- 获得UL认证：UL1577，单一防护
- 获得CSA认证：CAN/CSA - C22.2 No. 62368 - 1，基本绝缘
- 获得VDE认证：DIN EN 60747 - 5 - 5（可选）
应用领域
- 可编程逻辑控制器
- 测量仪器
- 电源
- 混合集成电路
