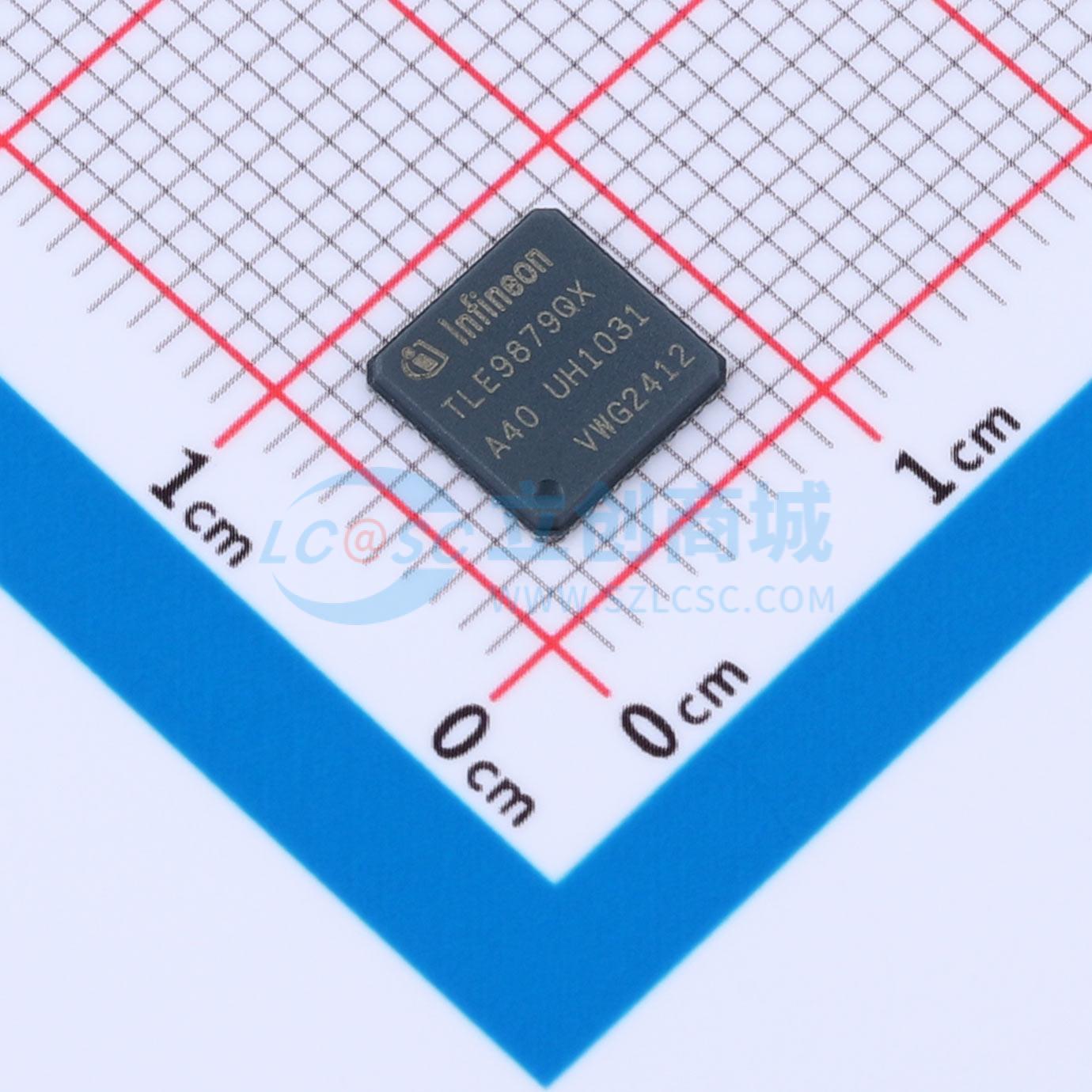

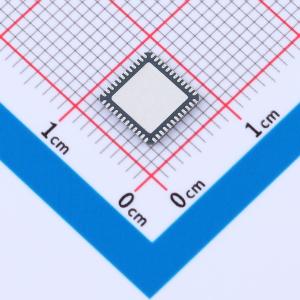

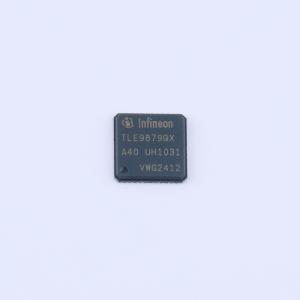

TLE9879QXA40XUMA3

32位 Arm Cortex-M3 内核

128 KB 闪存，6 KB RAM

片上 OSC 和 PLL 用于时钟生成

包含电荷泵的 MOSFET 驱动器

1个 LIN 2.2 收发器

通过分流电阻进行电机电流检测的高速运算放大器

单电源供电范围从 5.5 V 到 27 V

温度范围 T_j = -40℃ 至 +150℃

32位 Arm Cortex-M3 内核

• 最高 40 MHz 时钟频率
• 单周期指令架构

片上存储器

• 128 KB 闪存，包括 4 KB EEPROM（在闪存中仿真）
• 512 字节 100 次可编程存储器（100TP）
• 6 KB RAM
• 启动固件和闪存例程的引导 ROM

片上 OSC 和 PLL 用于时钟生成

• PLL 失锁检测

包含电荷泵的 MOSFET 驱动器

10 个通用 I/O 端口 (GPIO)

5 个模拟输入，10 位 A/D 转换器 (ADC1)

16 位定时器：GPT12、Timer2、Timer21 和 Timer3

用于 PwM 信号生成的捕获/比较单元 (CCU6)

2 个全双工串行接口 (UART)，支持 LIN（仅 UART1）

2 个同步串行通道 (SSC)

通过 2 线 SwD 的片上调试支持

1 个 LIN 2.2 收发器

1 个高压监测输入

单电源供电范围从 5.5 V 到 27 V

扩展电源电压范围从 3 V 到 28 V

低压差稳压器 (LDO)

通过分流电阻进行电机电流检测的高速运算放大器

用于外部负载（例如霍尔传感器）的 5 V 电压供应

核心逻辑供电 1.5V

带独立片上时钟源的可编程窗口看门狗 (wDT1)

节能模式

• MCU 降速模式
• 睡眠模式
• 停止模式
• 循环唤醒睡眠模式

上电复位和欠压/掉电复位生成器

过温保护

短路保护

时钟丢失检测，并在低系统功耗下进入故障安全模式

温度范围 T_j = -40℃ 至 +150℃
