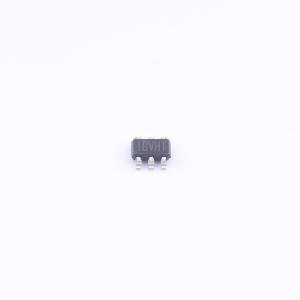

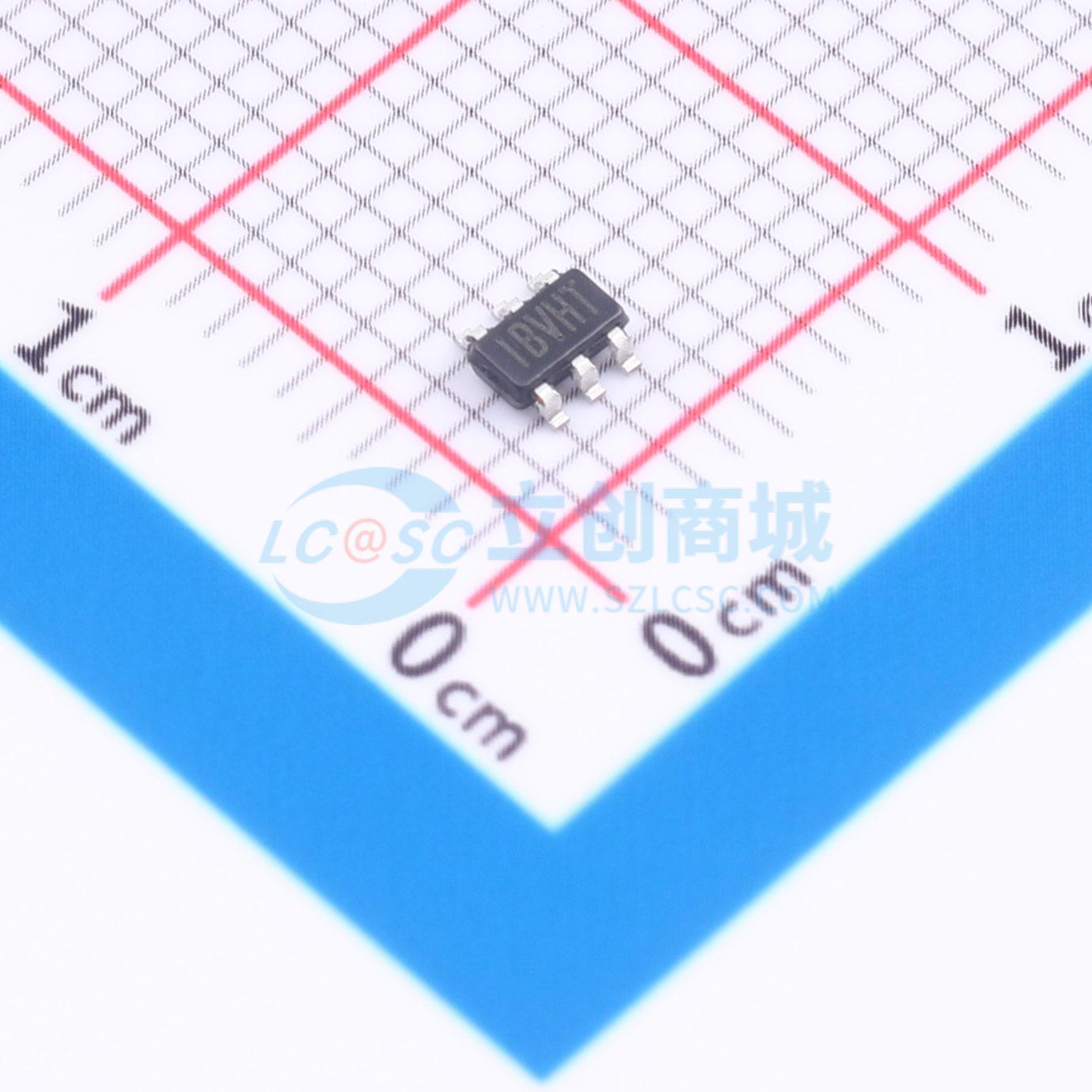

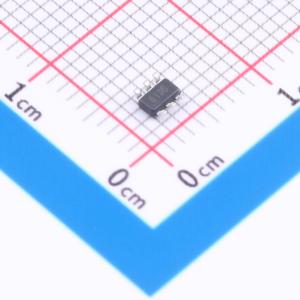

MV300GJ-C-Z

三维磁传感器，带I²C和SPI数字输出

品牌名称: MPS(芯源)
商品型号: MV300GJ-C-Z
商品编号: C17563860
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 4克(g)

商品参数

商品概述

MV300 是一款磁传感器，用于检测三维磁场（BX、BY 和 BZ）的方向和强度。来自霍尔传感器的信号经过放大并转换为数字化信号，磁场检测范围为 ±150mT。MV300 可在主机控制模式、自动采样周期模式或全速模式下工作。该器件具备用于数据读出的数字通信功能，并可通过 I2C 接口或串行外设接口进行配置。MV300 采用 TSOT23-6 封装。

商品特性

三维（X、Y 和 Z）磁感应
±150mT 磁场范围
12 位数据长度
在 20kHz 刷新率下，X、Y 轴 0.2mT RMS 噪声，Z 轴 0.1mT RMS 噪声
片上温度传感器
每通道 40µs 转换时间
在主机控制模式下，根据用户请求更新数据
在自动采样周期模式下可选择更新速率
用于数字读出和芯片配置的 I2C 接口或串行外设接口
3.3V 供电，测量状态下电流消耗 2.5mA
掉电状态下电流消耗 30nA
工作温度范围 -40°C ~ +125°C
提供 TSOT23-6 封装

应用领域

直流或交流磁场检测
磁场映射
三维磁力操纵杆
位置控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	3D磁传感器
	磁感量程(X,Y)	±150mT；±150mT
	输出位数	12bit
	接口类型	I2C

	属性	参数值
	工作电压	3V~3.6V
	工作电流	2.5mA
	工作温度	-40℃~+125℃
