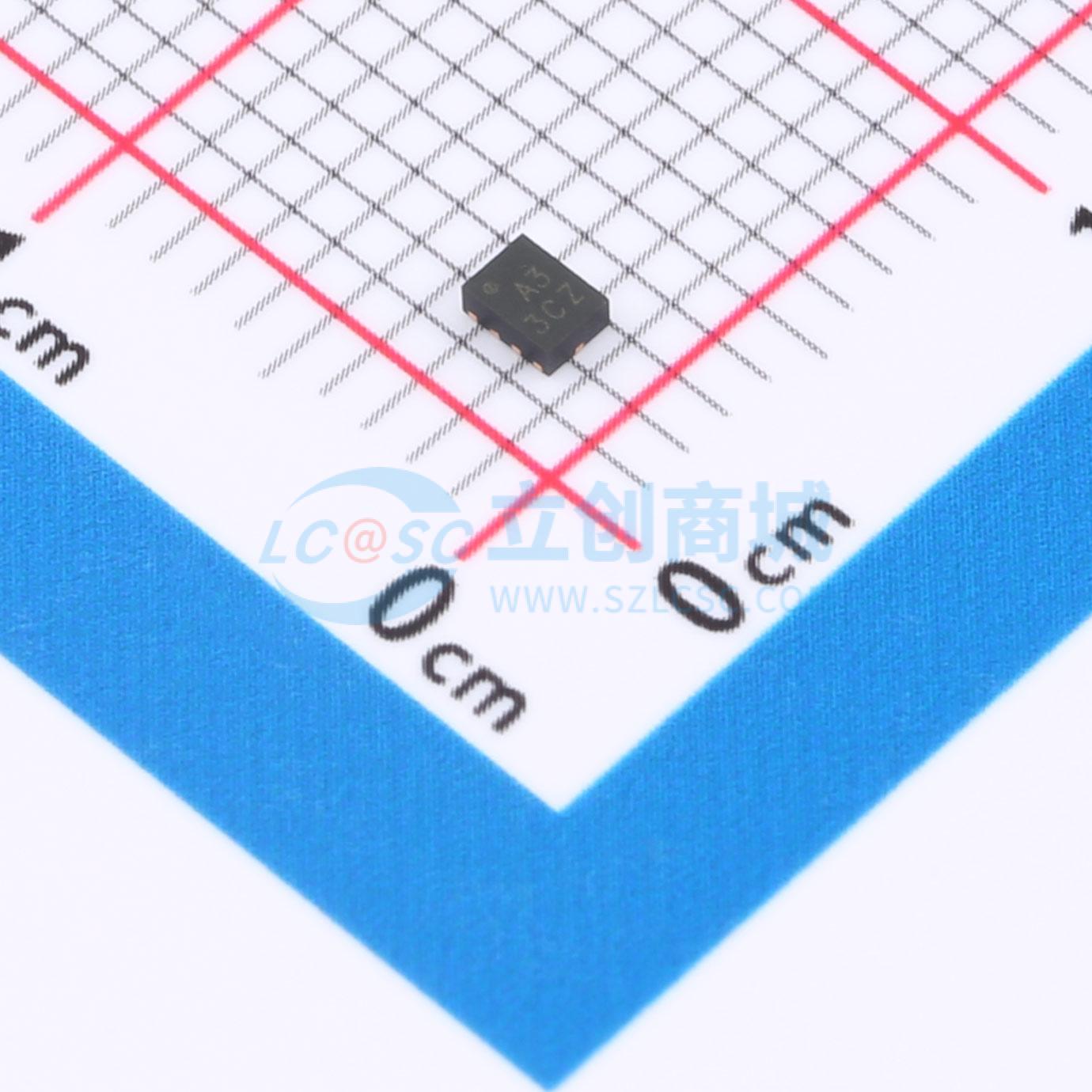

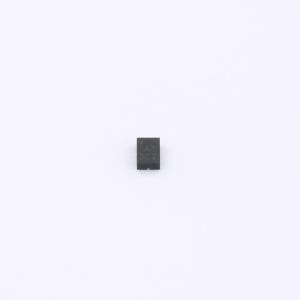

温馨提醒：图片仅供参考，商品以实物为准

AP22980FCF10-7

带三态软启动功能的6V/6A低导通电阻开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DIODES AP22980是一款单通道高端功率开关，具备压摆率控制、三态软启动和有源输出放电路径，尺寸紧凑。AP22980包含一个N沟道MOSFET，支持最大6A的连续电流，工作输入范围为0.285V至5.5V。较宽的输入电压范围和高电流能力使该器件可用于各种系统和应用
品牌名称: DIODES(美台)
商品型号: AP22980FCF10-7
商品编号: C17563815
商品封装: WQFN-10(1.5x2)
包装方式: 编带
商品毛重: 0.103333克(g)

商品参数

商品概述

DIODES AP22980是一款单通道高端功率开关，具备压摆率控制、三态软启动和有源输出放电路径，尺寸紧凑。 AP22980内置一个n沟道MOSFET，支持最大6A的连续电流，输入电压范围为0.285V至5.5V。宽输入电压范围和高电流能力使该器件可用于各种系统和应用。AP22980的典型导通电阻超低，仅为5.1mΩ，可最大程度降低电压降和功率损耗。典型60μA的低静态电源电流使其非常适合关注待机功耗的系统。 AP22980通过SS引脚的三态逻辑输入提供多种VOUT压摆率，无需外部元件。 AP22980内置50Ω电阻，在开关禁用时可实现快速输出放电，避免下游负载因浮空状态导致未知状态。如果结温超过+150℃，过温保护电路将触发，从而保护AP22980和下游电路免受潜在损坏。 AP22980采用紧凑的W - QFN1520 - 10封装。

商品特性

集成单通道负载开关
0.285V至VBIAS（最高5.5V）输入电压范围
2.2V至5.5V VBIAS电压范围
典型导通电阻低至5.1mΩ（VBIAS = 5V）
最大连续电流6A
典型静态电流低至60μA
当VIN = 3.3V时，三态压摆率控制：15mV/μs（VSS = 浮空）、2mV/μs（VSS = 高电平）、1mV/μs（VSS = 低电平）
快速输出放电（QOD）
低电压逻辑使能，与1.2V/1.8V/2.5V/3.3V逻辑兼容
高电平有效操作
热关断
ESD保护：HBM 2kV、CDM 1kV
更小尺寸封装W - QFN1520 - 10
完全无铅且完全符合RoHS标准
无卤素和锑，“绿色”器件

应用领域

固态硬盘（SSD）
笔记本电脑、台式机
平板电脑
服务器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	6A

	属性	参数值
	工作电压	5.5V
	导通电阻	5.1mΩ
	工作温度	-40℃~+105℃
	特性	过热保护(OTP)
