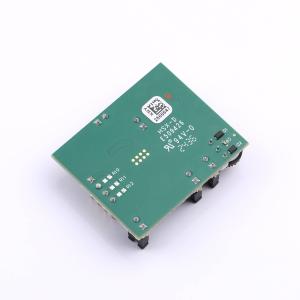

DRV11873EVM
三相无刷直流电机驱动评估模块，含定时器、电位器和跳线设置
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV11873EVM
- 商品编号
- C17563702
- 包装方式
- 盒装
- 商品毛重
- 96.833333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他模块 | |
| 类型 | 电源管理 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 过流保护 |
商品概述

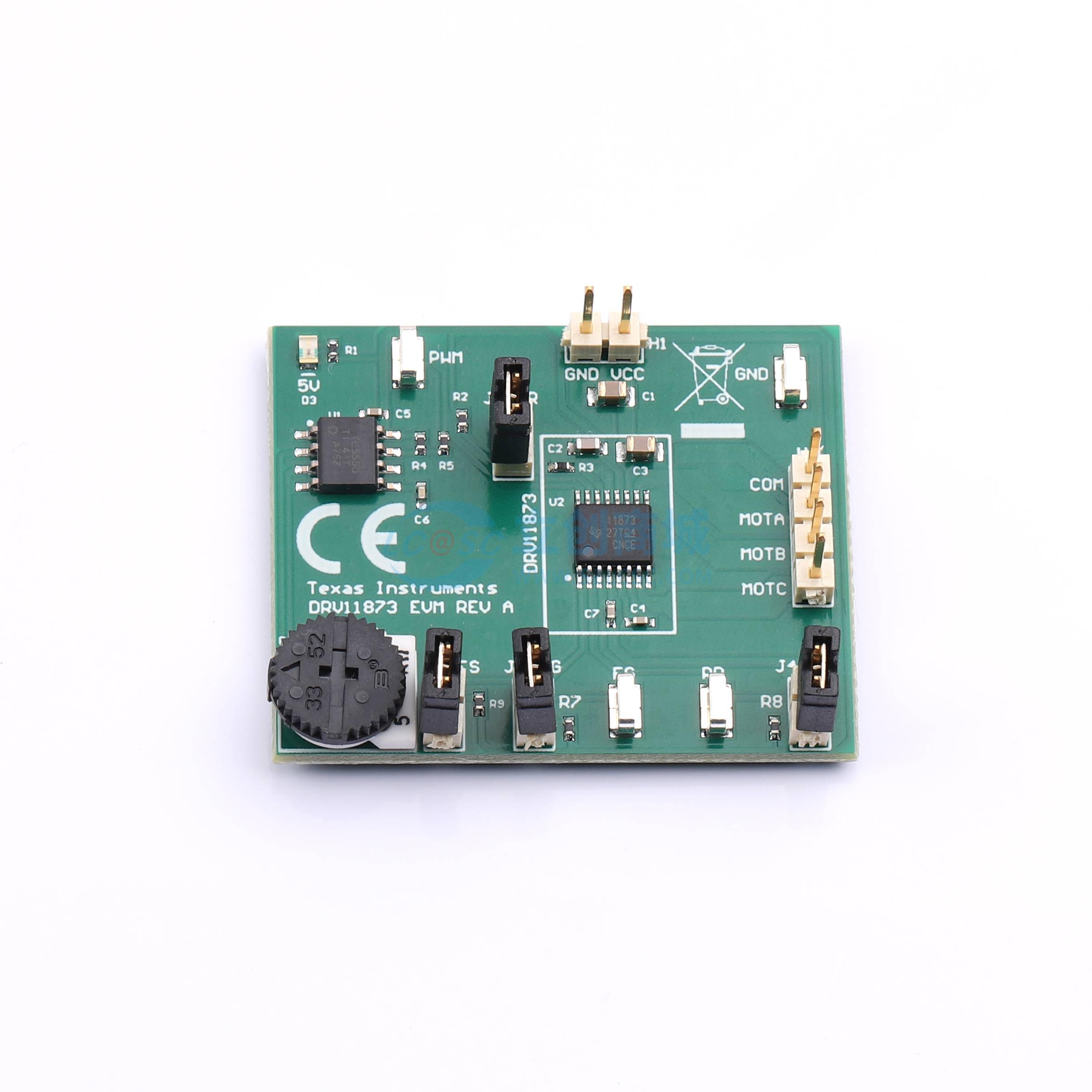

DRV11873EVM是用于评估DRV11873 12V三相无传感器BLDC电机驱动器的完整解决方案。它包括一个配置为向DRV11873提供PWM的TLC555定时器、一个通过改变PWM占空比来调节电机速度的电位器、一个在FG引脚上允许使用外部上拉电阻的跳线，以及一个在RD引脚上指示电机进入锁定保护状态的跳线。DRV11873EVM还在FR引脚上有一个跳线用于选择正反转，在FS引脚上有一个跳线用于不同高速或低速电机应用。电源可通过电源接头从外部提供，最高可达16V。PWM、RD、FG和GND信号都引出到表面贴装测试点。该评估模块配置为只需连接电机和电源即可。
商品特性
- 包含TLC555定时器提供PWM
- 电位器调节电机速度
- 多个跳线用于功能选择
- 测试点引出关键信号
- 过流阈值设置引脚可设置电流限制
