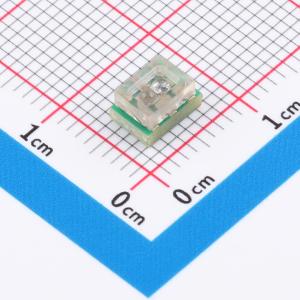

温馨提醒：图片仅供参考，商品以实物为准

AEDR-8000-1K2

反射式表面贴装光学编码器，采用反射技术，适用于旋转和线性运动控制，提供单通道增量输出和双通道正交输出

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: AEDR-8000-1K2
商品编号: C17560553
商品封装: SMD-8P
包装方式: 编带
商品毛重: 12.766667克(g)

商品参数

	属性	参数值
	商品目录	反射式光电开关

	属性	参数值
	感应距离	2mm

商品概述

通过引入附加的PCB增厚层附着在编码器上，AEDR-8000编码器系列可以轻松解决各种应用中的高度问题。此外，这一特性通过提供不同的高度轮廓选项得到增强。现在，AEDR-8000编码器系列可以直接替代HEDR-8000编码器系列。由于高度轮廓的完美匹配以及两个编码器系列相同的封装尺寸，这种迁移总是简单易行。AEDR-8000编码器系列采用反射技术用于旋转和线性运动控制。该编码器将LED光源和光电检测电路集成在单个封装中。除了主要特性外，AEDR-8000编码器系列提供两通道正交数字输出（TTL兼容），信号可以直接与大多数信号处理电路接口。因此，它有望减少应用的设计时间。

商品特性

反射技术
表面贴装小外形无引线封装
直接替代HEDR-8000编码器
单通道增量输出
两通道正交输出用于方向检测
单5 V电源，TTL兼容输出
-20°C 至 85°C 工作温度
无铅封装
编码分辨率选项：75、150和180（线/英寸）或2.95、5.91、7.09（线/毫米）
PCB高度轮廓选项：1.0 mm PCB厚度，1.5 mm PCB厚度

应用领域

打印机
复印机
读卡器
消费产品
