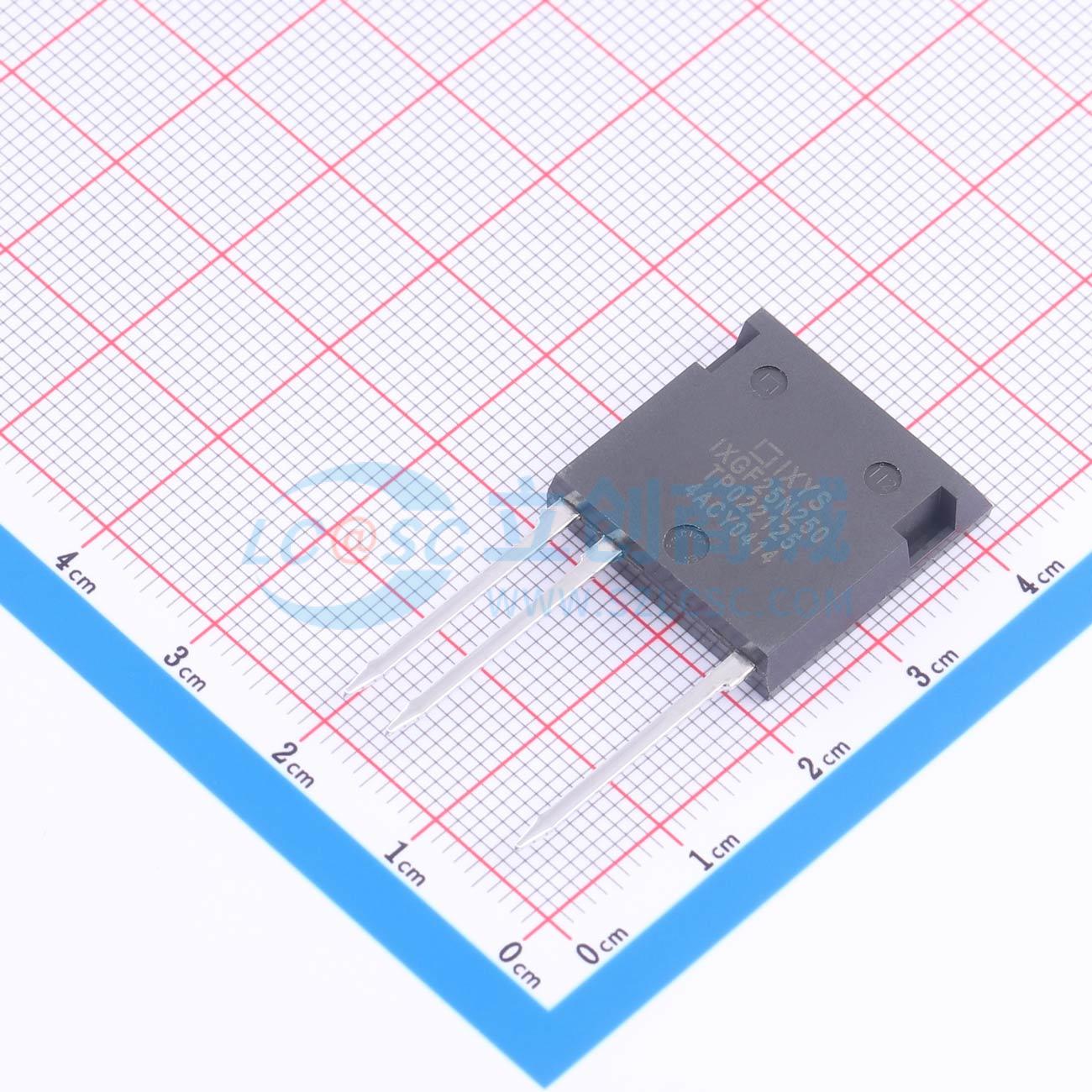

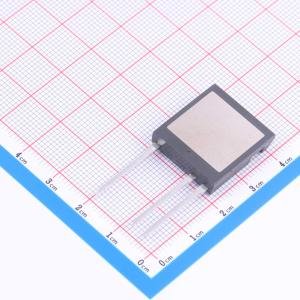

IXGF25N250
高压IGBT，适用于电容放电和脉冲电路，具有高功率密度、易于安装等特点
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXGF25N250
- 商品编号
- C17559873
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | NPT(非穿通型) | |
| 耗散功率(Pd) | 114W | |
| 集射极击穿电压(Vces) | 2.5kV | |
| 集电极电流(Ic) | 30A | |
| 集电极脉冲电流(Icm) | 200A | |
| 集射极饱和电压(VCE(sat)) | 2.9V | |
| 栅极阈值电压(Vge(th)) | 5.2V@15V,75A | |
| 栅极电荷量(Qg) | 75nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 2.97nF | |
| 输出电容(Coes) | 98pF | |
| 反向传输电容(Cres) | 36pF | |
| 开启延迟时间(Td(on)) | 68ns | |
| 关断延迟时间(Td(off)) | 209ns | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | - | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品特性
- UL认证封装
- 电气隔离散热片
- 高脉冲电流能力
- 低饱和电压
- MOS栅极导通，驱动简单
- 坚固的非穿通（NPT）结构
- 模塑环氧树脂符合UL 94 V - 0阻燃等级
应用领域
- 电容放电脉冲电路
