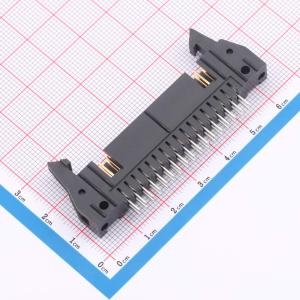

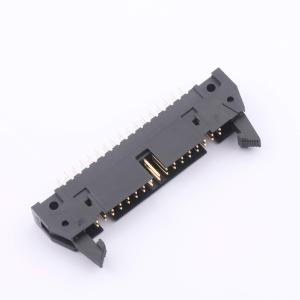

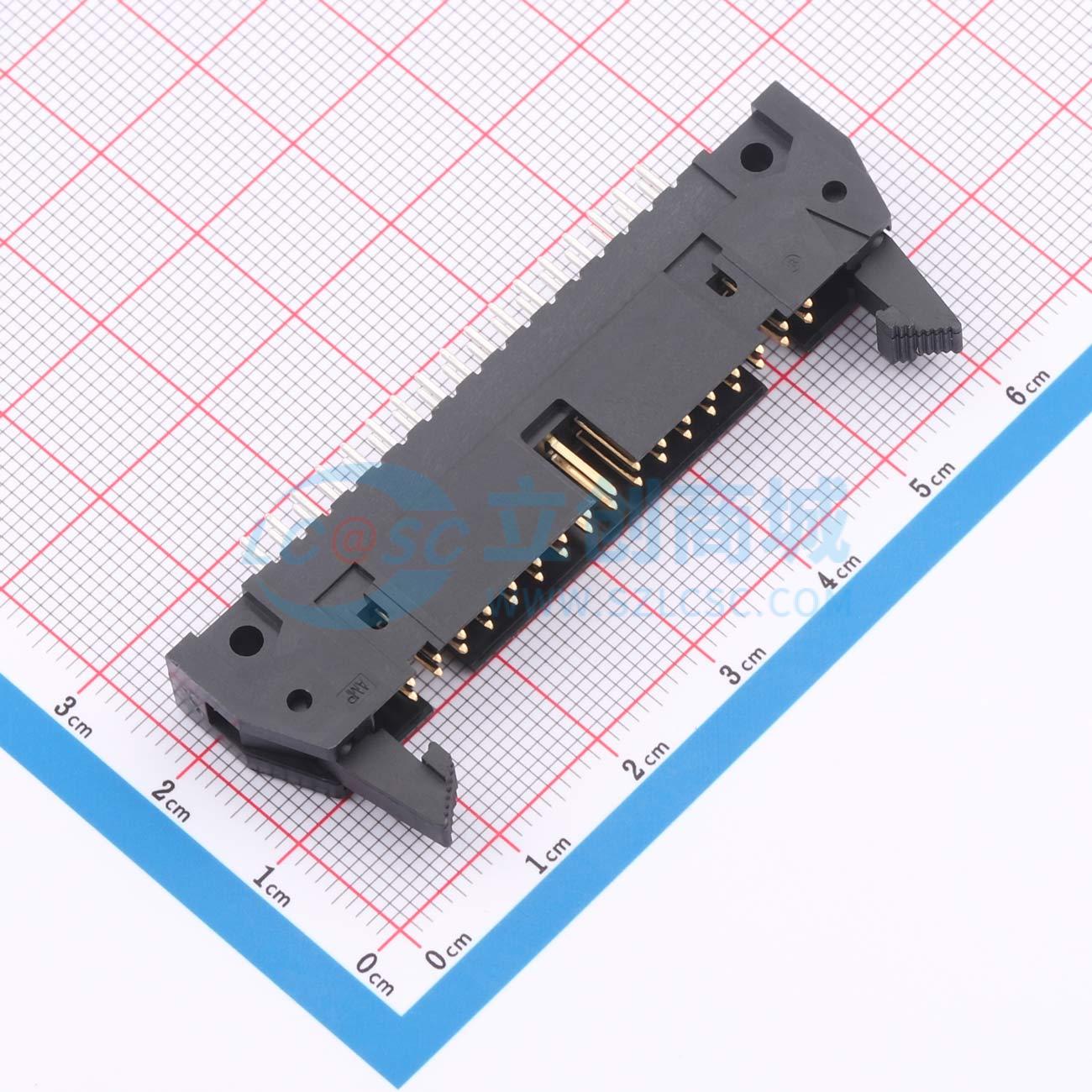

5499911-8

2x17P 间距:2.54mm 直插

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TE Connectivity(泰科电子)
商品型号: 5499911-8
商品编号: C17559340
商品封装: 插件
包装方式: 盒装
商品毛重: 14.768571克(g)

商品参数

商品概述

坐标尺寸适用于基本位置。10个位置尺寸仅包含一个插槽，用于如图所示的卡扣式偏振器（军事偏振相关已过滤）。推荐的印刷电路板厚度为3.18（0.125）。弹出闩锁在打开位置所需的距离。外壳和闩锁材料为玻璃填充尼龙；支柱材料为磷青铜或黄铜。在局部镀覆区域，钯镍镀层上的闪镀金层最小厚度为0.38μm（0.000015）；焊尾上的镀锡层最小厚度为2.54μm（0.000100）；整个支柱上的镀镍底层最小厚度为1.27μm（0.000050）。或者，在局部镀覆区域，镀金层最小厚度为0.38μm（0.000015）；焊尾上的镀锡层最小厚度为2.54μm（0.000100）；整个支柱上的镀镍底层最小厚度为1.27μm（0.000050）。基准 -M- 和 -N- 由客户确定。

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线对板针座
	插针结构	2x17P
	间距	2.54mm
	安装方式	直插
	总PIN数	34P
	排数	2
	每排PIN数	17

	属性	参数值
	行距	2.54mm
	触头镀层	锡
	工作温度	-65℃~+105℃
	颜色	黑色
	Z轴-板上高度	23.09mm
	X轴-板上底边长度(间距线)	62.48mm
	Y轴-板上底边宽度	8.53mm
