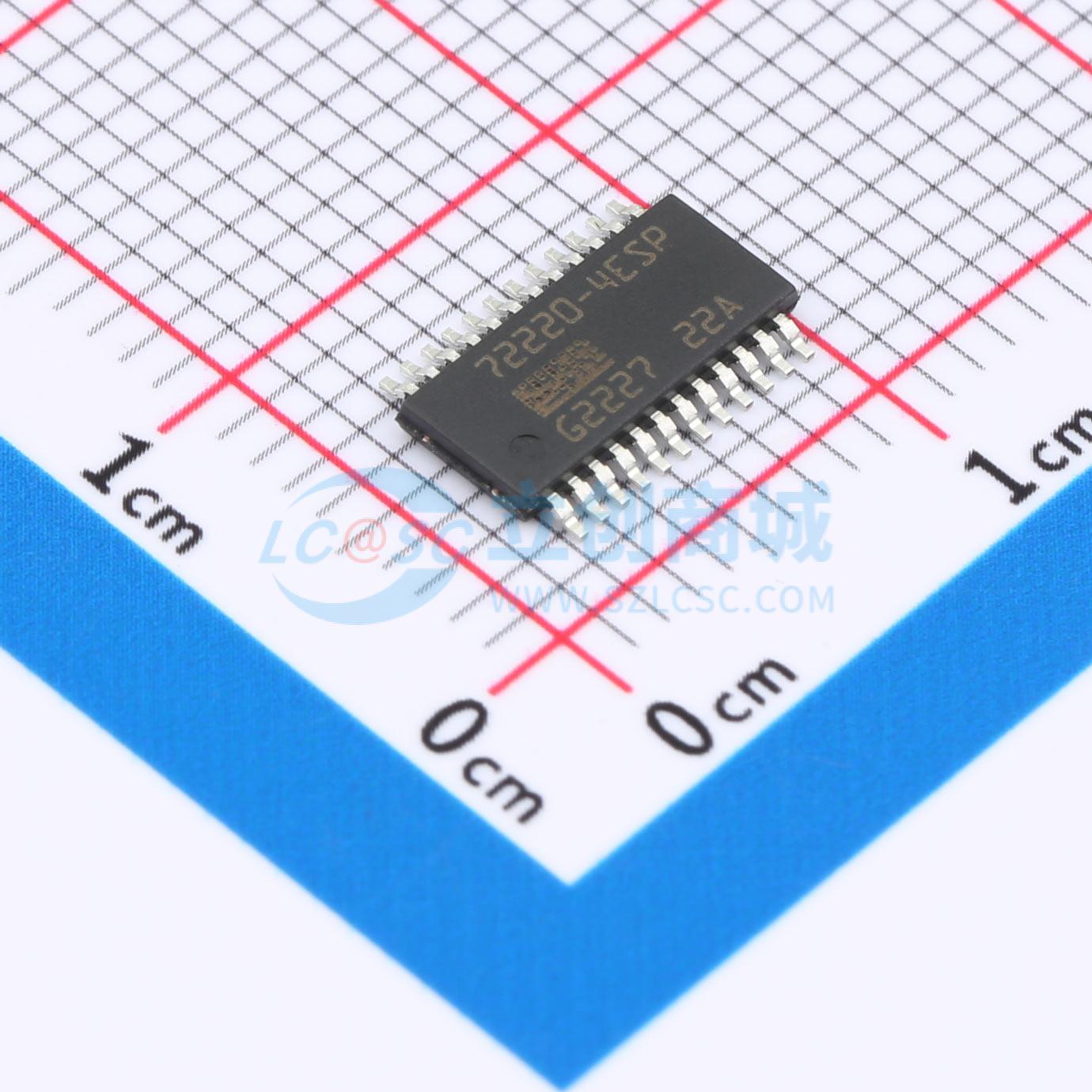

BTS722204ESPXUMA1
BTS722204ESPXUMA1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款串行接口电源控制器，提供保护功能和诊断。该设备集成了SMART7技术。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BTS722204ESPXUMA1
- 商品编号
- C17557559
- 商品封装
- TSSOP-24-EP-150mil
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 4 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.1V~28V | |
| 导通电阻 | 9mΩ | |
| 工作温度 | -40℃~+150℃ |
商品概述
BTS72220 - 4ESP是一款串行接口功率控制器，具备保护功能和诊断功能。该器件采用SMART7技术集成。
商品特性
- 带诊断和嵌入式保护的高端开关
- SPOC™ +2系列产品
- 支持菊花链的SPI接口
- 3.3V和5V兼容逻辑引脚
- 所有通道的压摆率控制
- 反极性时具有低功耗的反向导通功能
- 反向电流条件下的导通能力（反向导通）
- 绿色产品（符合RoHS标准）
- 带受控重启的绝对和动态温度限制
- 带可编程重启控制和电流阈值的过流保护（跳闸）
- 欠压关断
- 带外部元件的过压保护
- 比例式负载电流检测复用
- 导通和关断状态下的开路负载检测
- 对地和电池的短路保护
- 通过SPI进行诊断反馈
- 跛行回家模式
- 监测输入引脚状态（IN和LHI）
- 配置寄存器的校验和验证
- 电流检测验证模式
应用领域
- 适用于电阻性、电感性和电容性负载
- 可替代机电继电器、保险丝和分立电路
- 驱动能力适用于7A和4A负载以及高浪涌电流负载，如65W灯泡或等效电子负载（如LED模块）和42W灯泡或等效电子负载（如LED模块）
