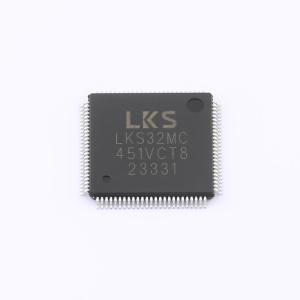

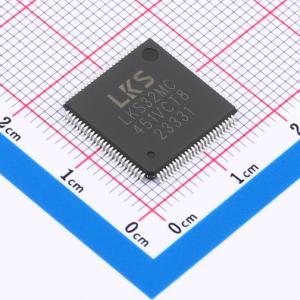

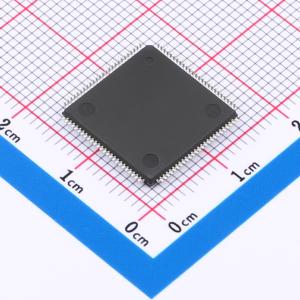

LKS32MC451VCT8
32位电机控制专用MCU
- 描述
- 32位核心处理器,专为电机控制应用而设计,集成了常见电机控制系统所需的大部分模块。具有高可靠性、高集成度、小封装尺寸、节省BOM成本等优势;集成最多6通道高速OPAs和6通道比较器,满足不同系统拓扑的电流采样需求;高速OPA集成过压保护电路,支持简单电路拓扑下的MOSFET电阻直流采样;集成硬件MOSFET温度漂移补偿电路,确保电流采样精度;通过专有技术,ADC和高速OPA能良好协作,处理更宽的电流动态范围,同时保证高速小电流和低速大电流的采样精度;控制电路简单高效,抗干扰能力强,稳定可靠;单电源确保系统电源的通用性;支持IEC/UL60730功能安全认证。
- 品牌名称
- LINKOSEMI(凌鸥创芯)
- 商品型号
- LKS32MC451VCT8
- 商品编号
- C17557026
- 商品封装
- LQFP-100
- 包装方式
- 托盘
- 商品毛重
- 3.312778克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4F | |
| CPU最大主频 | 192MHz | |
| 程序存储容量 | 256KB |
| 属性 | 参数值 | |
|---|---|---|
| ADC(位数) | 14bit | |
| DAC(位数) | 12bit | |
| 工作电压 | 2.2V~3.6V |
商品概述
LKS32MC45x系列MCU是32位核心的面向电机控制应用的专用处理器,集成了常用电机控制系统所需要的大部分模块。性能方面,拥有192MHz 32位CortexM4F内核,具备丰富的DSP指令、硬件浮点运算单元、MPU,支持三角函数、开方等运算。有3路14Bit SAR ADC,采样率高达2MHz,可同步对3路信号通道采样,最多支持27路IO口ADC输入信号通道、6路运放信号通道和内部温度传感器通道。具备超低功耗休眠模式,低功耗休眠电流6uA,工作环境温度范围为 -40~105°C,支持双电机 + PFC控制,有超强抗静电和群脉冲能力。存储器方面,有256kB内置Flash,带加密保护,支持0~8MB外置SPIFlash,40kBSRAM,支持划分8/16/24kB作为CodeRAM使用。工作范围为2.2V~3.6V单电源供电,部分型号支持5V单电源供电,工作环境温度范围为 -40~105°C。时钟方面,内置12MHz高精度RC时钟,在 -40~105°C范围内精度在±1%,内置低速32kHz低速时钟供低功耗模式使用,可外挂12~24MHz外部晶振,内部PLL可提供最高192MHz时钟。外设模块包括3路UART、2路SPI、2路IIC、1路CAN、3个通用16位Timer、2个通用32位Timer、1个24bit systick定时器、4个编码器接口、2个电机控制专用PWM模块、2个Hall信号专用接口、最多84个GPIO、2个硬件看门狗。DMA有1路独立DMA引擎,共8个通道,支持8、16、32bit传输,支持外设到内存、内存到外设、Flash到内存传输。模拟模块有14Bit SAR ADC,可同步对3路信号通道采样,ADC同步三路采样保持,2Msps采样及转换速率,集成6路运算放大器、6路比较器、2路12bit DAC数模转换器,内置±2°C温度传感器、1.2V 0.8%精度电压基准源,有POR和PVD。功能安全模块有ADC自检模块和1个CRC模块。封装类型有LQFP100、LQFP80、LQFP64、TQFP48、QFN52。该系列MCU高可靠性、高集成度,最终产品体积小、节约BOM成本,内部最多集成6路高速运放和6路比较器,可满足不同电流采样拓扑架构需求,内部高速运放集成高压保护电路,集成硬件MOSFET温度漂移补偿电路,应用专利技术使ADC和高速运放达到最佳配合,整体控制电路简洁高效,抗干扰能力强,稳定可靠,单电源供电,支持IEC/UL60730功能安全认证。
商品特性
- 192MHz 32位CortexM4F内核
- 具有丰富的DSP指令
- 硬件浮点运算单元
- MPU(内存保护单元)
- 支持三角函数、开方等运算
- 3路14Bit SAR ADC,采样率高达2MHz,可同步对3路信号通道采样,最多支持27路IO口ADC输入信号通道、6路运放信号通道和内部温度传感器通道
- 超低功耗休眠模式,低功耗休眠电流6uA
- 工作环境温度范围 -40~105°C
- 支持双电机 + PFC控制
- 超强抗静电和群脉冲能力
- 256kB内置Flash,带加密保护,支持0~8MB外置SPIFlash
- 40kBSRAM,支持划分8/16/24kB作为CodeRAM使用
- 2.2V~3.6V单电源供电,部分型号支持5V单电源供电
- 内置12MHz高精度RC时钟,-40~105°C范围内精度在±1%
- 内置低速32kHz低速时钟,供低功耗模式使用
- 可外挂12~24MHz外部晶振
- 内部PLL可提供最高192MHz时钟
- 3路UART
- 2路SPI,支持主从模式
- 2路IIC,支持主从模式
- 1路CAN,须使用外部晶振作为参考时钟
- 3个通用16位Timer,支持捕捉和边沿对齐PWM功能
- 2个通用32位Timer,支持捕捉和边沿对齐PWM功能
- 1个24bit systick定时器
- 4个编码器接口,支持正交编码输入,CW/CCW输入,脉冲+符号输入
- 2个电机控制专用PWM模块,支持16路PWM输出,独立死区控制
- 2个Hall信号专用接口,支持测速、去抖功能
- 最多84个GPIO
- 2个硬件看门狗,分别支持高速时钟和低速时钟
- 1路独立DMA引擎,共8个通道,支持8、16、32bit传输,支持外设到内存,内存到外设,Flash到内存传输
- 14Bit SAR ADC,可同步对3路信号通道采样,ADC同步三路采样保持,2Msps采样及转换速率
- 集成6路运算放大器,差分PGA模式
- 集成6路比较器,可设置滞回模式、开窗模式、数字滤波、触发MCU中断
- 集成2路12bit DAC数模转换器
- 内置±2°C温度传感器
- 内置1.2V 0.8%精度电压基准源
- POR(上电复位)
- PVD(电源电压欠压检测,支持3个电压可选)
- ADC自检模块,支持开路短路检查
- 1个CRC模块
- 封装类型:LQFP100、LQFP80、LQFP64、TQFP48、QFN52
- 高可靠性、高集成度、最终产品体积小、节约BOM成本
- 内部最多集成6路高速运放和6路比较器,可满足单电阻/双电阻/三电阻电流采样拓扑架构的不同需求
- 内部高速运放集成高压保护电路,可允许高电压共模信号直接输入芯片,可用最简单的电路拓扑实现MOSFET电阻直接电流采样模式
- 集成硬件MOSFET温度漂移补偿电路,确保电流采样精度
- 应用专利技术使ADC和高速运放达到最佳配合,可处理更宽的电流动态范围,同时兼顾高速小电流和低速大电流的采样精度
- 整体控制电路简洁高效,抗干扰能力强,稳定可靠
- 单电源供电,确保了系统供电的通用性
- 支持IEC/UL60730功能安全认证
应用领域
- 有感BLDC控制系统
- 无感BLDC控制系统
- 有感FOC控制系统
- 无感FOC控制系统
- 步进电机控制系统
