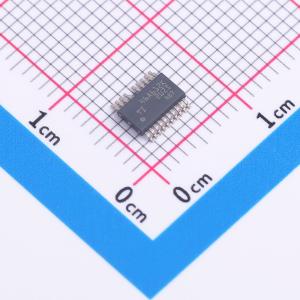

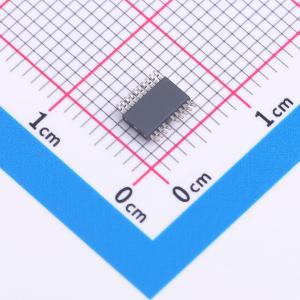

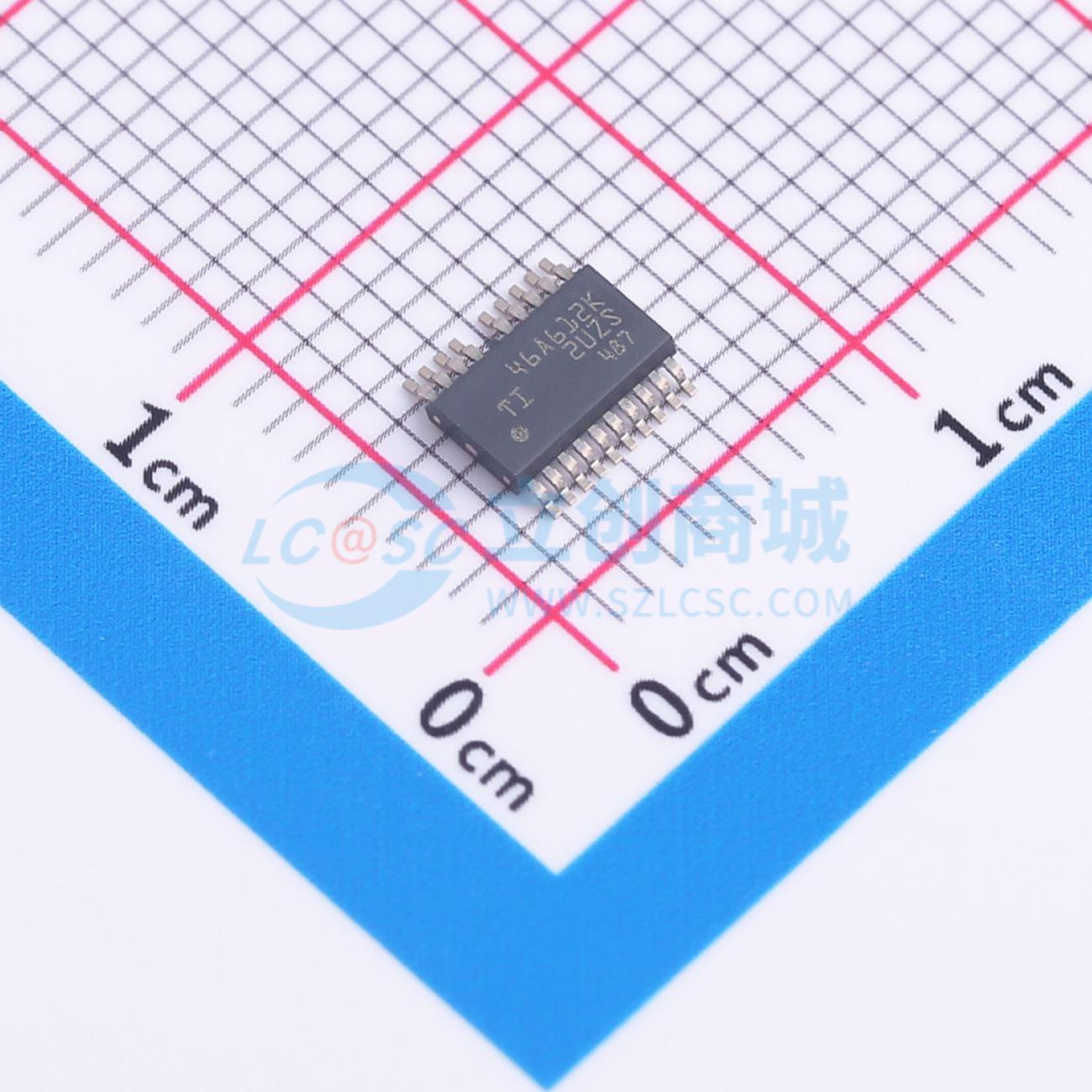

TPS48110AQDGXRQ1

具有保护和诊断功能的100V汽车智能高侧驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS4811-Q1 具有保护和诊断功能的 3.5V 至 80V 汽车高侧驱动器
品牌名称: TI(德州仪器)
商品型号: TPS48110AQDGXRQ1
商品编号: C17556513
商品封装: VSSOP-19
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

	属性	参数值
	最大连续电流	-
	导通电阻	-
	功能特性	集成电荷泵；短路保护；反向电压保护；过温保护；过压保护；过流保护；欠压锁定
	工作温度	-40℃~+125℃

商品概述

TPS4811x-Q1 系列是一款具有保护和诊断功能的100V 智能高侧驱动器。该器件具有 3.5V 至 80V 的工作电压范围，适用于 12V、24V 和 48V 系统设计。它具有强大的 3.7A 峰值拉电流 (PU) 和 4A 峰值灌电流(PD) 栅极驱动器，可在大电流系统设计中使用并联FET 进行电源开关。将 INP 用作栅极驱动器控制输入。该器件具有精确的电流检测 (±2%) 输出 (IMON) 支持系统设计，可用于能源管理。该器件集成了具有 FLT_I输出的两级过流保护，具有完全可调的阈值和响应时间。可以配置自动重试和锁存故障行为。该器件具有远程过热保护，具有 FLT_T 输出。TPS48111-Q1 将预充电驱动器 (G) 与控制输入(INP_G) 集成。此功能支持必须驱动大容性负载的设计。在关断模式下，控制器在 48V 电源输入下的总关断电流为 1.6µA。TPS4811x-Q1 采用 19 引脚 VSSOP 封装，在相邻的高压和低压引脚之间移除了一个引脚，提供 0.8mm 的间隙。

商品特性

符合AEC-Q100标准
器件温度等级1，环境工作温度范围为 –40℃ 至 +125℃
功能安全型，可提供用于功能安全系统设计的文档
输入电压范围3.5V 至 80V，最大值为 100V
输出反极性保护低至 –30V
集成容量为100µA的12V电荷泵
关断电流低至1.6µA（EN/UVLO = 低电平）
具备强大的3.7A上拉和4A下拉栅极驱动器
可驱动外部背对背N沟道MOSFET
TPS48111-Q1型号集成预充电开关驱动器，可驱动容性负载
两级可调过流保护（IWRN、ISCP），具备可调断路器计时器(TMR)和故障标志输出(FLT_I)
快速短路保护:TPS48111-Q1为1.2µs，TPS48110-Q1为4µs
精确的模拟电流监测输出(IMON)，VSNS为30mV时精度为±2%
精确的可调节欠压锁定(UVLO)和过压保护(OV)，精度< ±2%
具备带故障标志输出(FLT_T)的远程过热检测(DIODE)

应用领域

配电盒
车身控制模块
直流/直流转换器
电池管理系统
加热器负载智能高侧驱动

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	-
	输入控制逻辑	-
	工作电压	3.5V~80V
