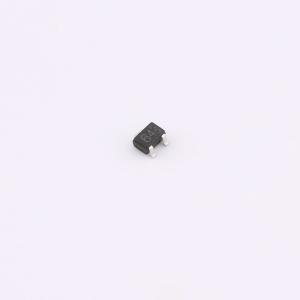

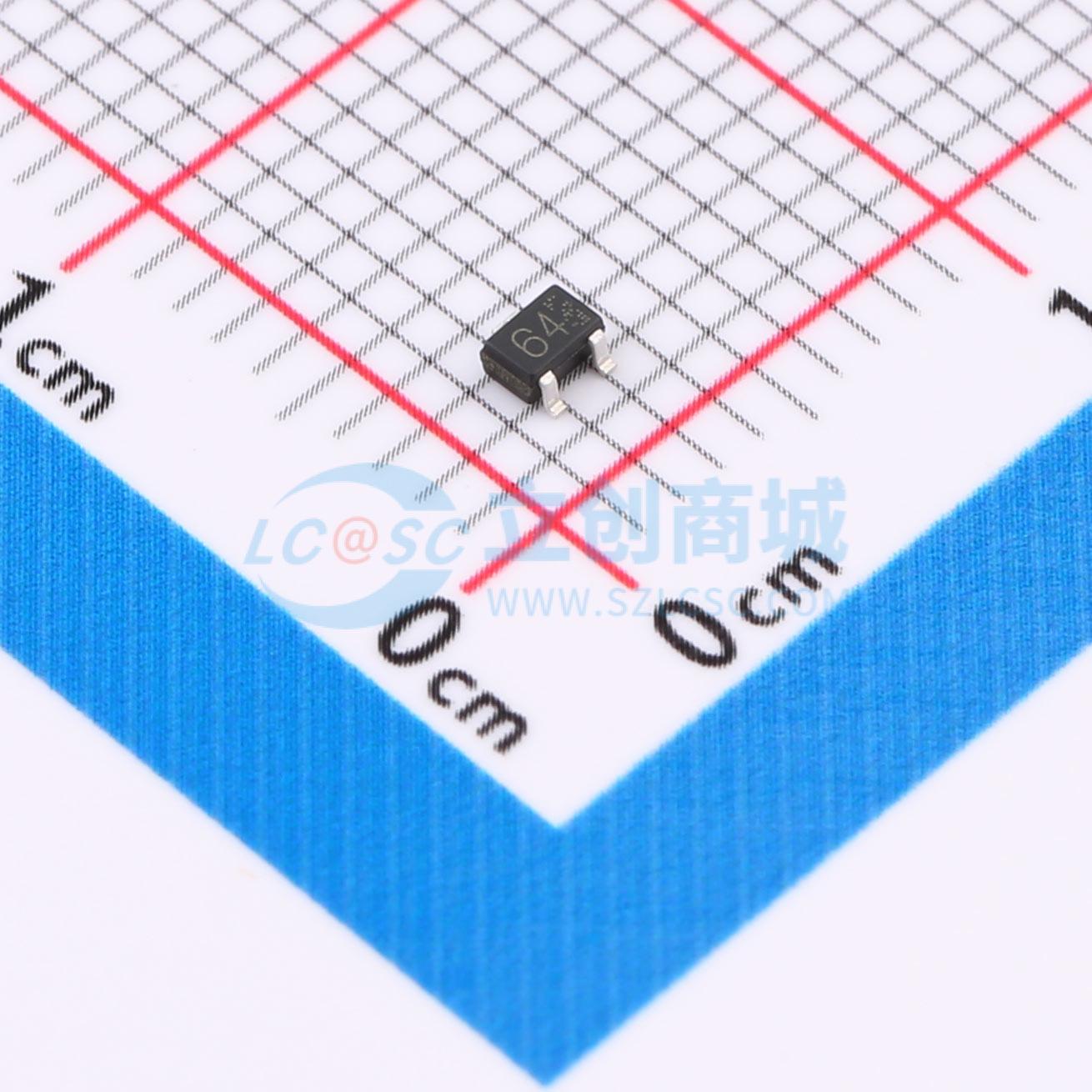

DTC114YU3T106
NPN 100mA 50V 数字晶体管（内置偏置电阻晶体管）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：内置偏置电阻，R1 = 10kΩ，R2 = 47kΩ。 内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路。 仅需设置开/关条件即可操作，使电路设计简单。 互补PNP类型。应用：反相器。 接口
- 品牌名称
- ROHM(罗姆)
- 商品型号
- DTC114YU3T106
- 商品编号
- C17556478
- 商品封装
- SC-70(SOT-323)
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置 | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 200mW | |
| 晶体管类型 | NPN |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 68@5mA,5V | |
| 输出电压(VO(on)) | 300mV | |
| 输入电阻 | 10kΩ | |
| 集射极饱和电压(VCE(sat)) | 300mV@250uA,5mA | |
| 特征频率(fT) | 250MHz |
商品特性
- 内置偏置电阻，R1 = 10kΩ，R2 = 47kΩ。
- 内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路。
- 操作时只需设置开/关状态，使电路设计更简便。
- 互补PNP类型：DTA114Y系列
应用领域
- 反相器
- 接口
- 驱动器
