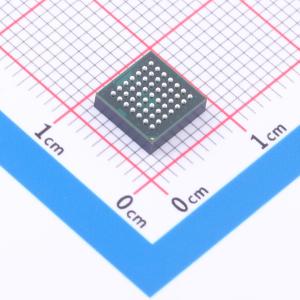

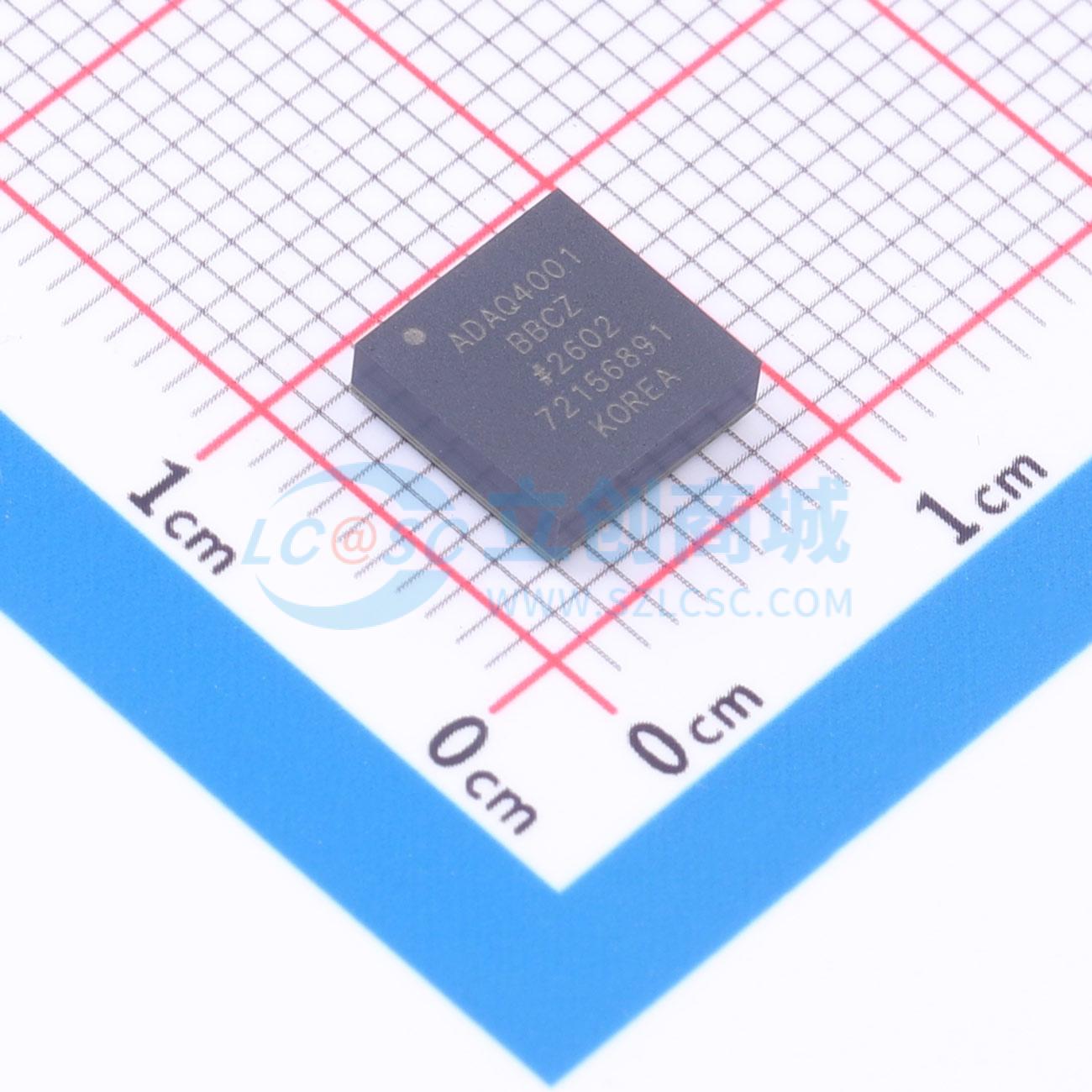

ADAQ4001BBCZ实物图
  • ADAQ4001BBCZ商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

ADAQ4001BBCZ

16-Bit、2 MSPS uModule 数据采集解决方案

品牌名称
ADI(亚德诺)
商品型号
ADAQ4001BBCZ
商品编号
C17556305
商品封装
CSPBGA-49(7x7)​
包装方式
托盘
商品毛重
1克(g)

商品参数

属性参数值
商品目录ADC/DAC-专用型
分辨率16
通道数-
属性参数值
工作电压1.71V~1.89V
接口类型-
工作温度-40℃~+125℃

商品概述

ADAQ4001是一款μModule精密数据采集(DAQ)信号链解决方案,它将元件选择、优化和布局等信号链设计难题从设计者转移到器件本身,从而缩短了精密测量系统的开发周期。 采用系统级封装(SIP)技术,ADAQ4001将多个常用的信号处理和调理模块集成到单个器件中,减少了终端系统的元件数量。这些模块包括一个高分辨率16位、2 MSPS逐次逼近寄存器(SAR)模数转换器(ADC)、一个低噪声全差分ADC驱动放大器(FDA)和一个稳定的基准缓冲器。 采用iPassives技术,ADAQ4001还集成了关键的无源元件,这些元件具有出色的匹配和漂移特性,可最大程度减少与温度相关的误差源,并提供优化的性能。将该信号链解决方案封装在一个小巧的7 mm × 7 mm、间距0.80 mm、49球芯片级封装球栅阵列(CSP_BGA)中,可实现紧凑的外形设计,同时不牺牲性能,并简化了终端系统的物料清单管理。这种程度的系统集成使ADAQ4001对印刷电路板(PCB)布局的敏感度大大降低,同时仍能灵活适应各种信号电平。 串行外设接口(SPI)兼容的串行用户接口通过单独的VIO电源,可与1.8 V、2.5 V、3 V或5 V逻辑兼容。ADAQ4001的规定工作温度范围为 -40℃至 +125℃。

商品特性

  • 优化设计流程
  • 带可选输入范围的全差分ADC驱动器
  • 5 V VREF时的输入范围:±10 V、±5 V或±2.5 V
  • 集成必要的无源元件
  • ±0.005% iPassives匹配电阻阵列
  • 宽输入共模电压范围
  • 高共模抑制比
  • 单端到差分转换
  • 提高信号链密度
  • 小巧的7 mm × 7 mm、间距0.80 mm、49球CSP_BGA封装
  • 与分立解决方案相比,占位面积缩小4倍
  • 带VCM生成功能的片上基准缓冲器
  • 高性能
  • 吞吐量:2 MSPS,无流水线延迟
  • 保证16位无失码
  • 积分非线性(INL):典型值±4.6 ppm,保证值±11.9 ppm
  • 信纳比(SINAD):典型值95.6 dB(f = 0.454)
  • 失调误差漂移:典型值0.7 ppm/℃(f = 0.454)
  • 增益误差漂移:典型值±0.5 ppm/℃
  • 低总功耗:2 MSPS时典型值51.6 mW
  • 与SPI、QSPI、MICROWIRE、DSP兼容的串行接口
  • 支持1.8 V、2.5 V、3 V或5 V的通用逻辑接口电源

应用领域

  • 自动测试设备
  • 机器自动化
  • 过程控制
  • 医疗仪器
  • 数字控制环路
