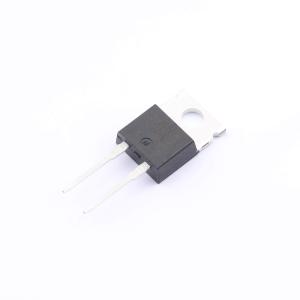

VS-20ETS16THM3
1.6kV 20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高压整流器针对极低正向压降和适度泄漏进行了优化。这些器件适用于主整流（单相或三相桥）。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VS-20ETS16THM3
- 商品编号
- C17555855
- 商品封装
- TO-220AC
- 包装方式
- 管装
- 商品毛重
- 2.648克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 通用二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.1V@20A | |
| 直流反向耐压(Vr) | 1.6kV |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 20A | |
| 反向电流(Ir) | 100uA | |
| 非重复峰值浪涌电流 (Ifsm) | 300A | |
| 工作结温范围 | -40℃~+150℃ |
商品概述
高压整流器针对极低的正向压降和适度的泄漏进行了优化。这些器件适用于主整流（单相或三相桥）。
商品特性
- 玻璃钝化芯片结
- 通过AEC - Q101认证
- 符合JESD 201 1A类晶须测试
- 为可靠的交流电源整流提供灵活的解决方案
- 适用于直流充电站的高浪涌、低VF坚固阻断二极管
- 材料分类：有关合规定义请见www.vishay.com/doc?299912
应用领域
车载和非车载电动汽车/混合动力汽车电池充电器、输入整流
