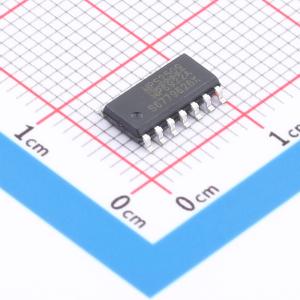

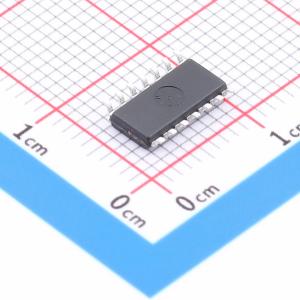

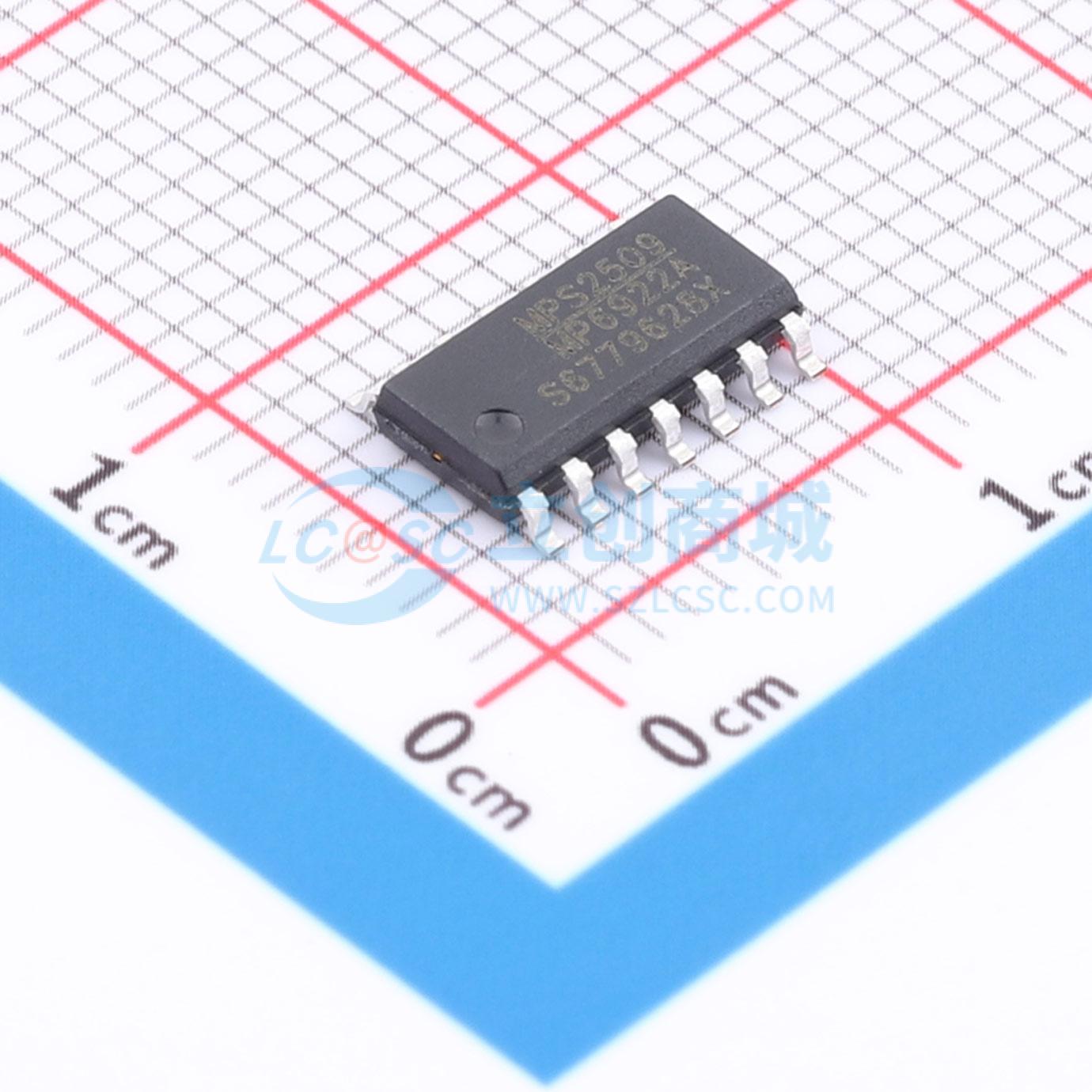

MP6922AGS-Z

双路快速关断智能整流器

SMT扩展库PCB免费打样

描述: MP6922A 是一款双路、快速关断智能整流器，用于 LLC 谐振转换器中的同步整流。该 IC 驱动两个 N 沟道 MOSFET，并将其正向压降调节至约 30mV，并在开关电流变为负值之前将其关断。MP6922A 具有轻载功能，可在轻载条件下锁存栅极驱动器，从而将电流限制在 600μA 以下。MP6922A 的快速关断功能支持连续导通模式和不连续导通模式。内部反向电流保护功能确保 MOSFET 在高频连续电流条件下安全运行。MP6922A 仅需少量易于获取的标准外部元件，提供 SOIC8E、SOIC8 和 SOIC14 封装。
品牌名称: MPS(芯源)
商品型号: MP6922AGS-Z
商品编号: C17554840
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.2938克(g)

商品参数

商品概述

MP6922A 是一款双路、快速关断智能整流器，用于 LLC 谐振转换器中的同步整流。该 IC 驱动两个 N 沟道 MOSFET，并将其正向压降调节至约 30mV，并在开关电流变为负值之前将其关断。 MP6922A 具有轻载功能，可在轻载条件下锁存栅极驱动器，从而将电流限制在 600μA 以下。 MP6922A 的快速关断功能支持连续导通模式和不连续导通模式。内部反向电流保护功能确保 MOSFET 在高频连续电流条件下安全运行。 MP6922A 仅需少量易于获取的标准外部元件，提供 SOIC8E、SOIC8 和 SOIC14 封装。

商品特性

可与标准和逻辑电平 MOSFET 配合使用
符合能源之星 0.5W 待机要求
VDD 范围为 8V 至 24V
30mV VDS 调节功能
快速关断总延迟为 20ns
反向电流保护功能
最大开关频率为 300kHz
轻载模式功能，静态电流 <600μA
支持 CCM、CrCM 和 DCM 操作
提供 SOIC8E、SOIC8 和 SOIC14 封装
无卤

应用领域

交流 - 直流适配器
液晶显示器和等离子电视
电信开关电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8V~24V
	开关频率	300kHz

	属性	参数值
	晶体管耐压	180V
	特性	过热保护(OTP)
	工作温度	-40℃~+125℃
	工作模式	CCM；CRM；DCM
