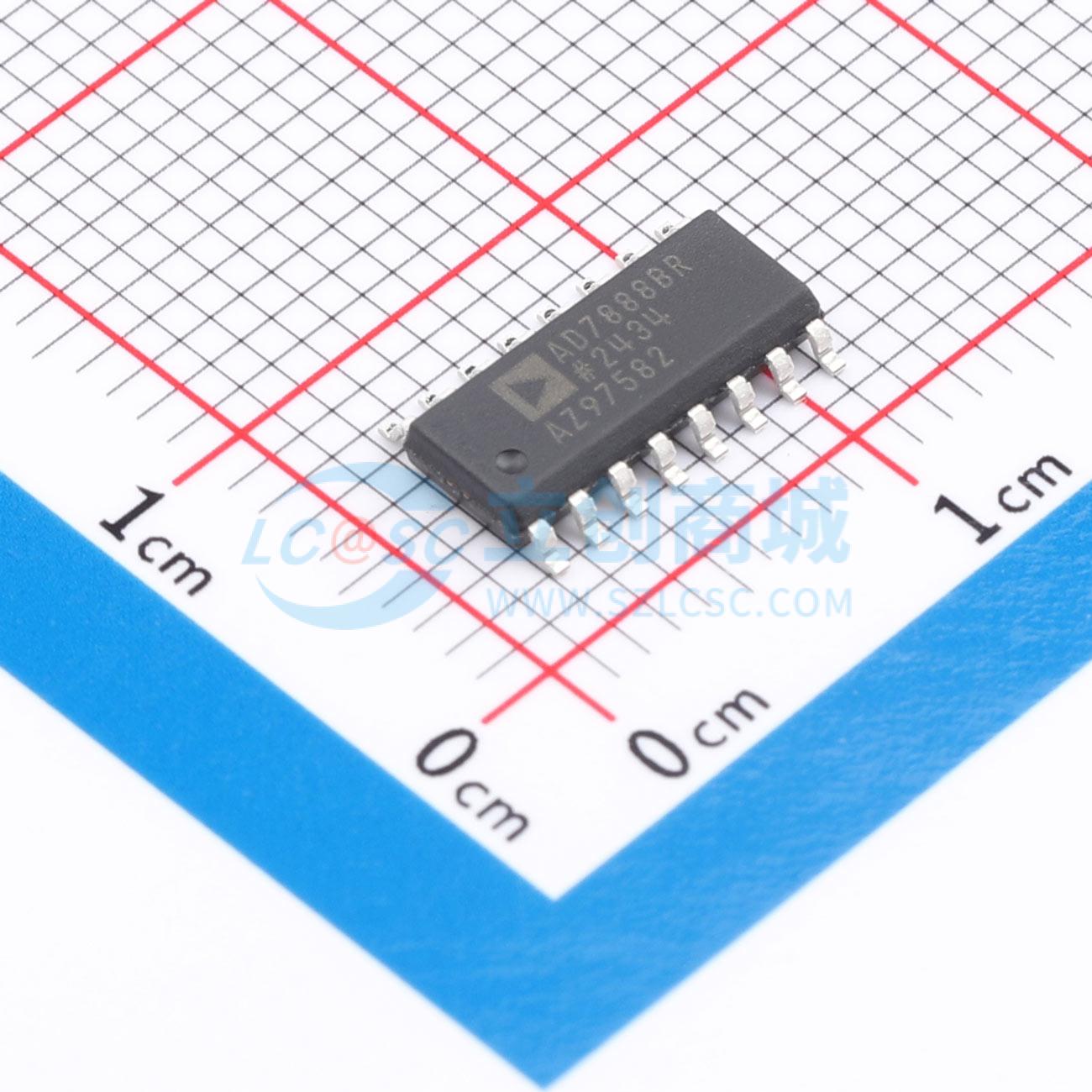

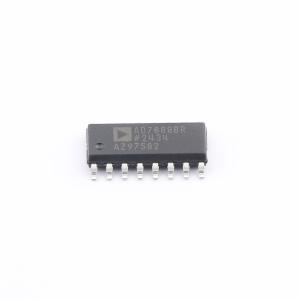

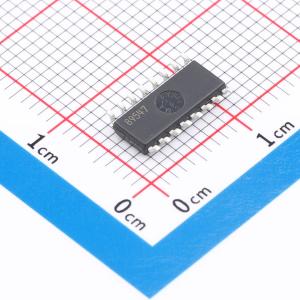

AD7888BRZ-REEL7
2.7 V至5.25 V、微功耗、8通道、125 kSPS、12位ADC,采用16引脚TSSOP封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AD7888是一款高速低功耗12位ADC,工作电压为2.7V至5.25V,具有125kSPS吞吐率。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7888BRZ-REEL7
- 商品编号
- C17550366
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.299克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 12 | |
| 采样率 | 125kHz | |
| 通道数 | 8 | |
| 工作电压 | 2.7V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI | |
| 差分输入 | - | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 多路复用器 |
商品概述
AD7888是一款高速、低功耗的12位ADC,采用2.7 V至5.25 V单电源供电。AD7888的吞吐量速率可达125 kSPS。输入跟踪保持电路可在500 ns内采集信号,采用单端采样方案。AD7888包含八个单端模拟输入,即AIN1至AIN8。每个通道的模拟输入范围为0至V_REF。该器件能够转换频率高达2.5 MHz的满功率信号。 AD7888内置一个2.5 V基准源,可作为A/D转换器的参考源。REF IN/REF OUT引脚允许用户使用该基准源。或者,可通过该引脚提供一个外部基准电压供AD7888使用。该外部基准电压的范围为1.2 V至V_DD。 采用CMOS工艺,正常工作时的功耗通常为2 mW,掉电模式下的功耗为3 μW。该器件提供16引脚窄体小外形封装(SOIC)和16引脚薄收缩小外形封装(TSSOP)。
商品特性
- 工作电压V_DD范围为2.7 V至5.25 V
- 灵活的电源/吞吐量速率管理
- 关断模式:最大1 μA
- 八个单端输入
- 串行接口:与SPI/QSPI/MICROWIRE/DSP兼容
- 16引脚窄体SOIC和TSSOP封装
应用领域
- 电池供电系统(个人数字助理、医疗仪器、移动通信)
- 仪器仪表和控制系统
- 高速调制解调器
