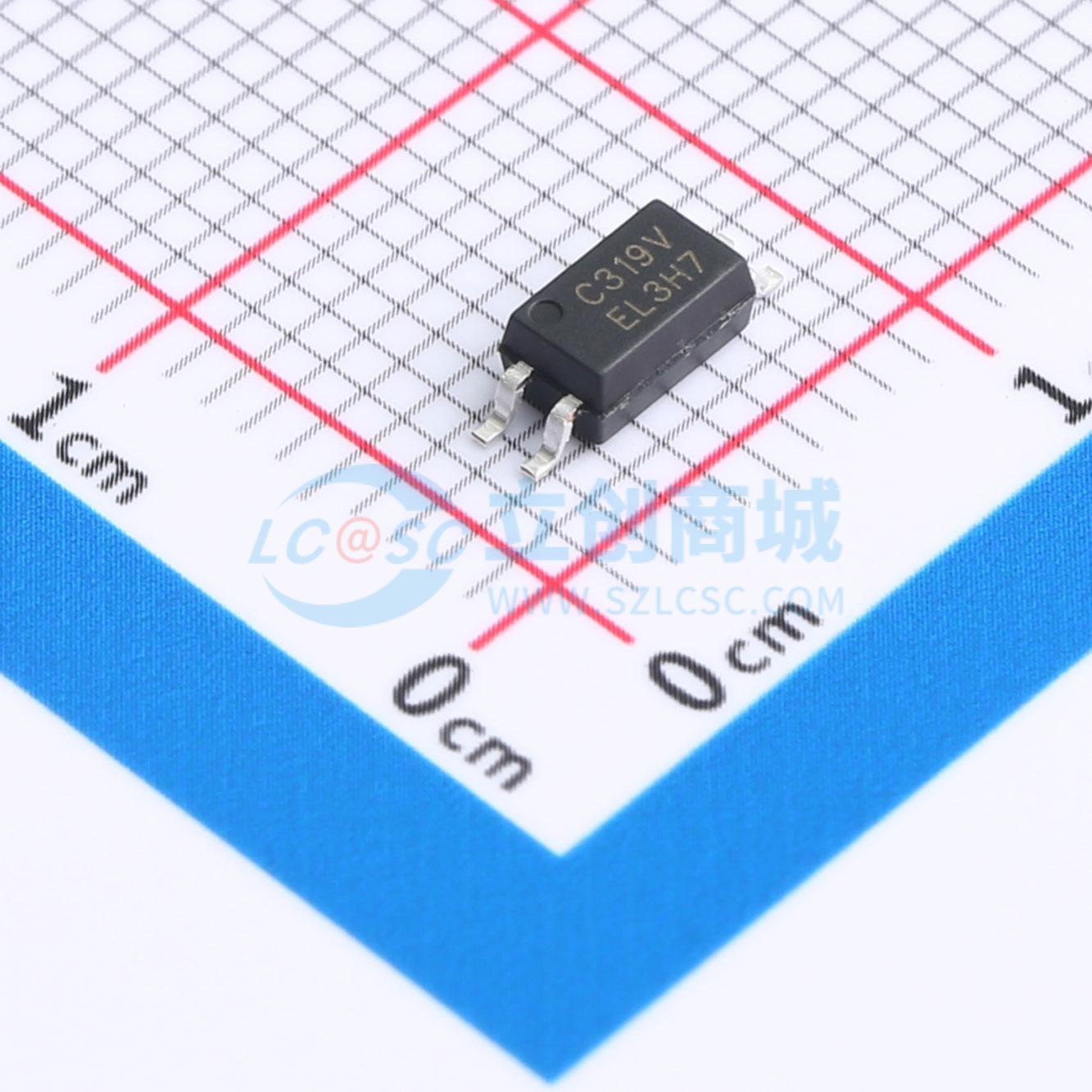

EL3H7(C)(TA)-VG实物图

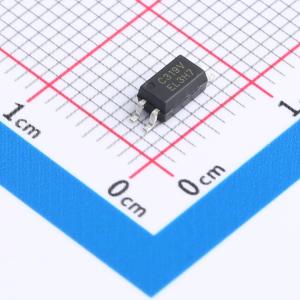

  • EL3H7(C)(TA)-VG商品缩略图
  • EL3H7(C)(TA)-VG商品缩略图
  • EL3H7(C)(TA)-VG商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

EL3H7(C)(TA)-VG

4引脚SSOP封装光电晶体管光电耦合器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
器件由红外发光二极管组成，光耦合到用绿色化合物封装的光电晶体管探测器。它们采用4引脚小外形SIMD封装。
品牌名称
EVERLIGHT(亿光)
商品型号
EL3H7(C)(TA)-VG
商品编号
C17549577
商品封装
SOIC-4-175mil​
包装方式
编带
商品毛重
0.1305克(g)

商品参数

属性参数值
商品目录晶体管输出光耦
输入类型DC
输出类型光电三极管
正向压降(Vf)1.2V
输出电流50mA
隔离电压(Vrms)3.75kV
直流反向耐压(Vr)6V
负载电压80V
输出通道数-
属性参数值
集射极饱和电压(VCE(sat))100mV@10mA,1mA
上升时间(tr)5us
下降时间3us
工作温度-55℃~+110℃
电流传输比(CTR)最小值200%
电流传输比(CTR)最大值/饱和值400%
总功耗(Pd)200mW
正向电流(If)50mA
功能特性-
