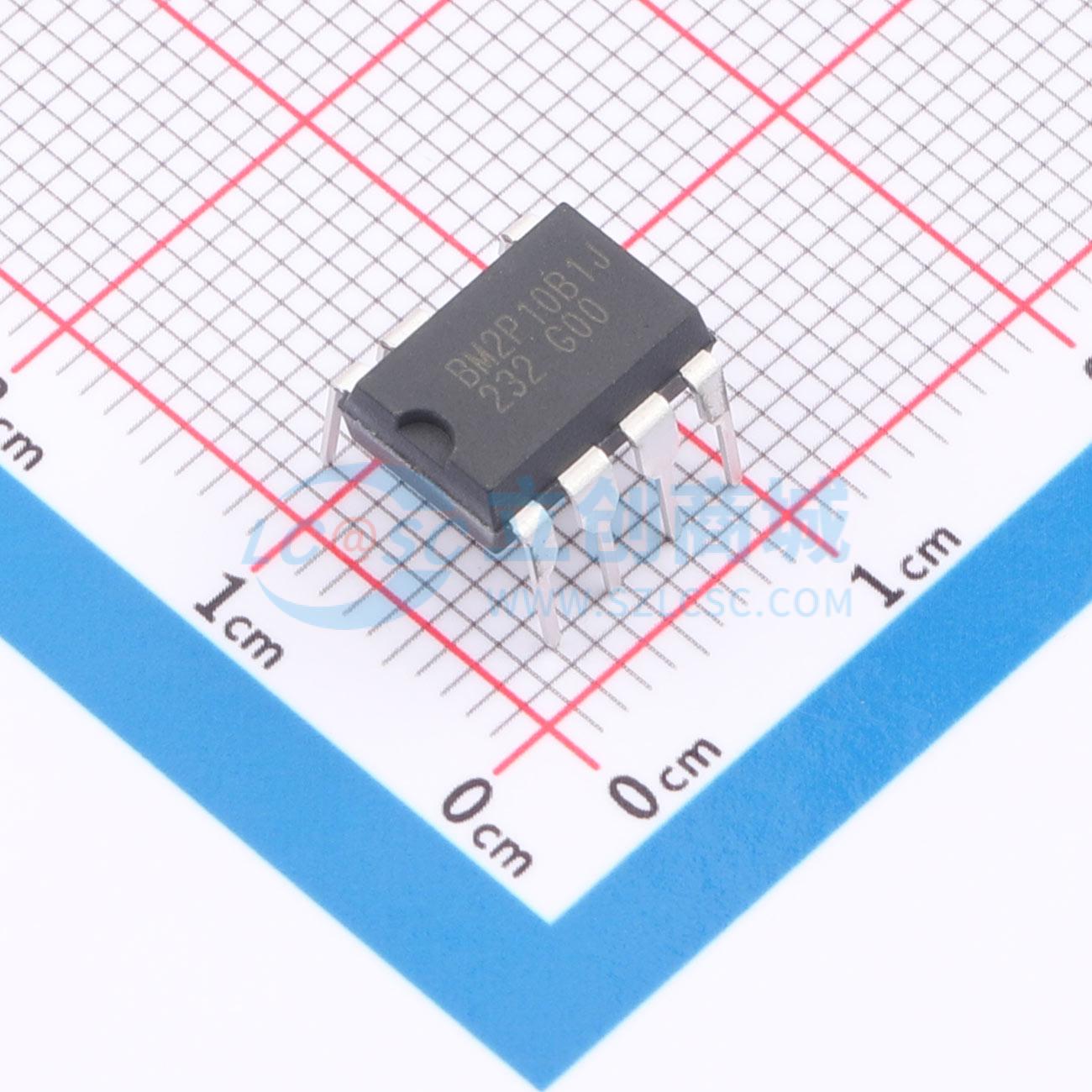

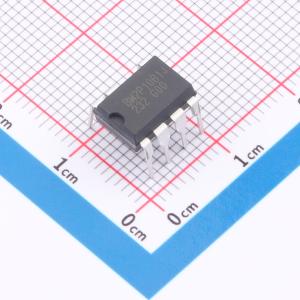

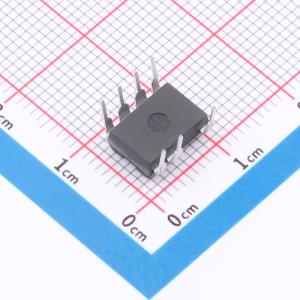

温馨提醒：图片仅供参考，商品以实物为准

BM2P10B1J-Z

730V 8.9V~26V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: ROHM(罗姆)
商品型号: BM2P10B1J-Z
商品编号: C17549070
商品封装: DIP-7
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

此系列用于AC/DC的PWM型DC/DC转换器，为所有有电源插座的产品提供了最佳系统。它兼容绝缘和非绝缘类型，可轻松设计各种低功耗转换器。内置的730V启动电路有助于降低功耗。通过外部安装用于开关的电流检测电阻，可实现高度灵活的电源设计。由于采用电流模式控制，每个周期都会限制电流，在带宽和过响应方面表现出色。开关频率固定在100kHz。轻载时，频率降低以实现高效率。内置的跳频功能有助于降低电磁干扰。内置730V开关MOSFET便于设计。

商品特性

PWM电流模式控制
跳频功能
轻载时的突发模式操作
频率降低功能
内置730V启动电路
内置730V开关MOSFET
VCC欠压锁定（UVLO）
VCC过压保护（OVP）
源极引脚开路保护
源极引脚前沿消隐功能
每周期过流检测功能
过流检测交流补偿功能
软启动功能
次级过流保护电路

应用领域

主要家电、办公自动化设备、AV设备、其他开关电源等

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8.9V~26V
	开关频率	100kHz
	最大占空比	90%

	属性	参数值
	晶体管耐压	730V
	拓扑结构	反激式
	工作温度	-40℃~+105℃
	工作模式	PWM 调制
	反馈方式	副边反馈
