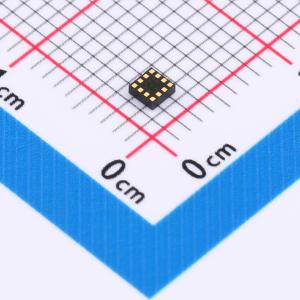

温馨提醒：图片仅供参考，商品以实物为准

LIS2DUX12TR

超低功耗三轴智能加速度计，集成模拟前端、抗混叠滤波器和先进数字功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款智能数字 3 轴线性加速度计，其 MEMS 和 ASIC 专门设计用于将尽可能低的电源电流与始终开启的抗混叠滤波、有限状态机 (FSM) 和具有自适应自配置 (ASC) 的机器学习核心 (MLC) 等功能相结合。FSM 和具有 ASC 的 MLC 为其提供了出色的始终开启的边缘处理能力。MIPI I3C 从接口和嵌入式 128 级 FIFO 缓冲区完善了一系列特性，使其在物料清单、处理或功耗方面成为系统集成的参考。具有用户可选的满量程范围 ±2g / ±4g / ±8g / ±16g，能够以 1.6Hz 至 800Hz 的输出数据速率测量加速度
品牌名称: ST(意法半导体)
商品型号: LIS2DUX12TR
商品编号: C17548754
商品封装: LGA-12(2x2)
包装方式: 编带
商品毛重: 0.48克(g)

商品参数

商品概述

LIS2DUX12是一款智能数字3轴线性加速度计，其MEMS和ASIC经过专门设计，可在实现尽可能低的供电电流的同时，具备始终开启的抗混叠滤波、有限状态机（FSM）和带有自适应自配置（ASC）的机器学习核心（MLC）等功能。FSM和带有ASC的MLC为LIS2DUX12提供始终开启的边缘处理能力。LIS2DUX12的MIPI I3C®从接口和嵌入式128级FIFO缓冲区完善了一系列功能，使其在物料清单、处理或功耗方面成为系统集成的参考。LIS2DUX12具有用户可选的±2g/±4g/±8g/±16g满量程，能够以1.6 Hz至800 Hz的输出数据速率测量加速度。该设备拥有专用内部引擎，可处理运动和加速度检测，包括自由落体、唤醒、单/双/三击识别、活动/非活动状态以及6D/4D方向检测。LIS2DUX12采用小型薄塑料land grid array（LGA）封装，保证在-40℃至+85℃的扩展温度范围内工作。

商品特性

供电电压范围：1.62 V至3.6 V
I²C和SPI接口的独立IO供电：1.62 V至3.6 V
MIPI I3C®接口的独立IO供电（扩展范围：1.08 V至3.6 V）
四种工作电源模式
超低供电电流：带抗混叠滤波的高性能模式10.8 µA、带抗混叠滤波的低功耗模式6.2 µA、超低功耗模式2.7 µA、掉电模式0.01 µA
低噪声：低至220 µg/√Hz
可编程满量程：±2g/±4g/±8g/±16g
输出数据速率（ODR）：1.6 Hz至800 Hz
嵌入式机器学习核心
可编程有限状态机
基于传感器处理输出（FSM/MLC）的自适应自配置（ASC）
嵌入式温度传感器
嵌入式FIFO：最多可存储128个加速度计和温度数据样本，或低分辨率下256个加速度计数据样本
高速I²C/SPI/MIPI I3C®数字输出接口
嵌入式数字功能：自由落体、唤醒、单/双/三击识别、活动/非活动状态、6D/4D方向检测
先进计步器、步数检测器和步数计数器
显著运动检测、倾斜检测
自测试
小型封装：最大2.0×2.0×0.74 mm LGA 12引脚
10000 g高抗冲击能力
符合ECOPACK和RoHS标准

应用领域

可穿戴设备（腕带和智能手表）
游戏控制器
助听器和便携式医疗设备
真无线立体声设备
无线传感器节点
运动激活用户界面（屏幕旋转、点击、双击）
资产跟踪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	姿态传感器/陀螺仪
	加速度计轴向	X,Y,Z
	加速度计量程(MAX)	±16g
	陀螺仪轴向	-
	陀螺仪量程(MAX)	-
	传感器类型	加速度计
	输出位数	16bit

	属性	参数值
	接口类型	I2C；SPI；I3C
	工作电压	1.62V~3.6V
	缓存大小	0.875KB
	待机电流	10nA
	工作温度	-40℃~+85℃
	功能特性	运动事件检测；同步与时间戳
