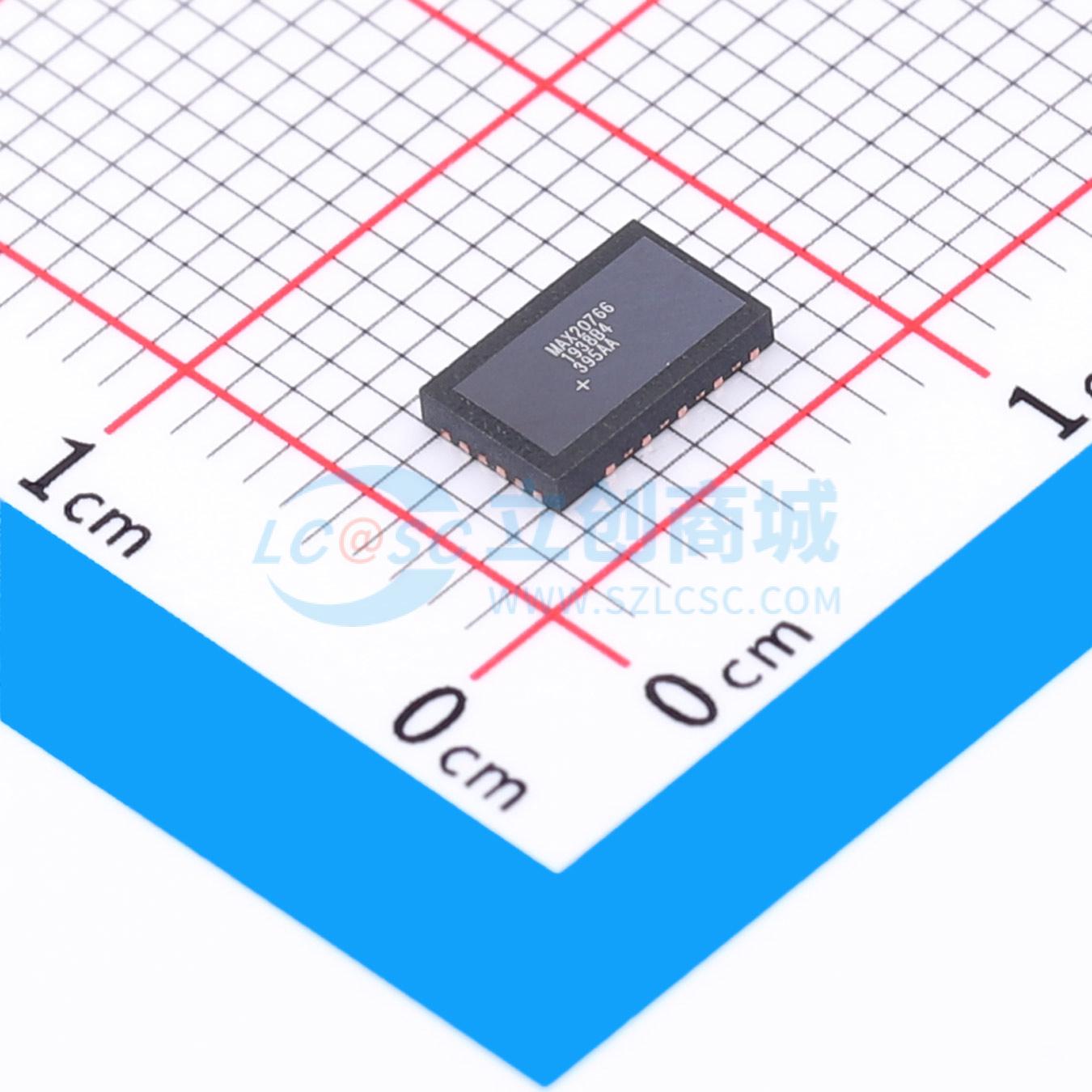

温馨提醒：图片仅供参考，商品以实物为准
MAX20766EPE+T
集成电流和温度传感器的智能从IC
- 描述
- MAX20766是一款功能丰富的智能从IC，与Maxim的第七代控制器配合使用，实现高密度多相电压调节。它包括准确的单相电流和温度报告通过SMBus/PMBus，并提供过温、VX短路和所有电源UVLO故障保护。
- 商品型号
- MAX20766EPE+T
- 商品编号
- C17548631
- 商品封装
- FCQFN-16(6x3.75)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | PMBus；SMBus |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.71V~1.98V | |
| 工作温度 | -40℃~+85℃ |
商品概述
MAX20766是一款功能丰富的智能从属IC，设计用于与Maxim的第七代控制器配合使用，以实现高密度多相电压调节器。最多可以使用六个智能从属IC加上一个控制器IC，提供一个紧凑的同步降压转换器，通过SMBus/PMBus 报告精确的单相电流和温度。这款智能从属设备包括过温、VX短路以及所有电源UVLO故障的保护电路。如果检测到故障，从属IC会立即关闭并向控制器IC发送故障信号。
单片集成和先进的封装技术允许每相具有较高的开关频率，并且损耗显著低于其他实现方式。智能从属IC被设计为支持相位削减和DCM模式，以在广泛的负载电流范围内优化效率。高每相电流能力设计和低COUT使得可以使用更少的相数和更小的占板面积来设计。
MAX20766采用16引脚FCQFN封装，带有外露的顶部散热垫。顶部冷却改善了向环境的热传递，并降低了PCB和组件的温度。
应用领域
- 通信和网络设备
- 服务器和存储设备
- 高电流电压调节器
- 网络ASIC
- FPGA
- 微处理器芯片组
- 内存
