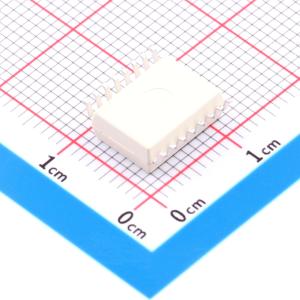

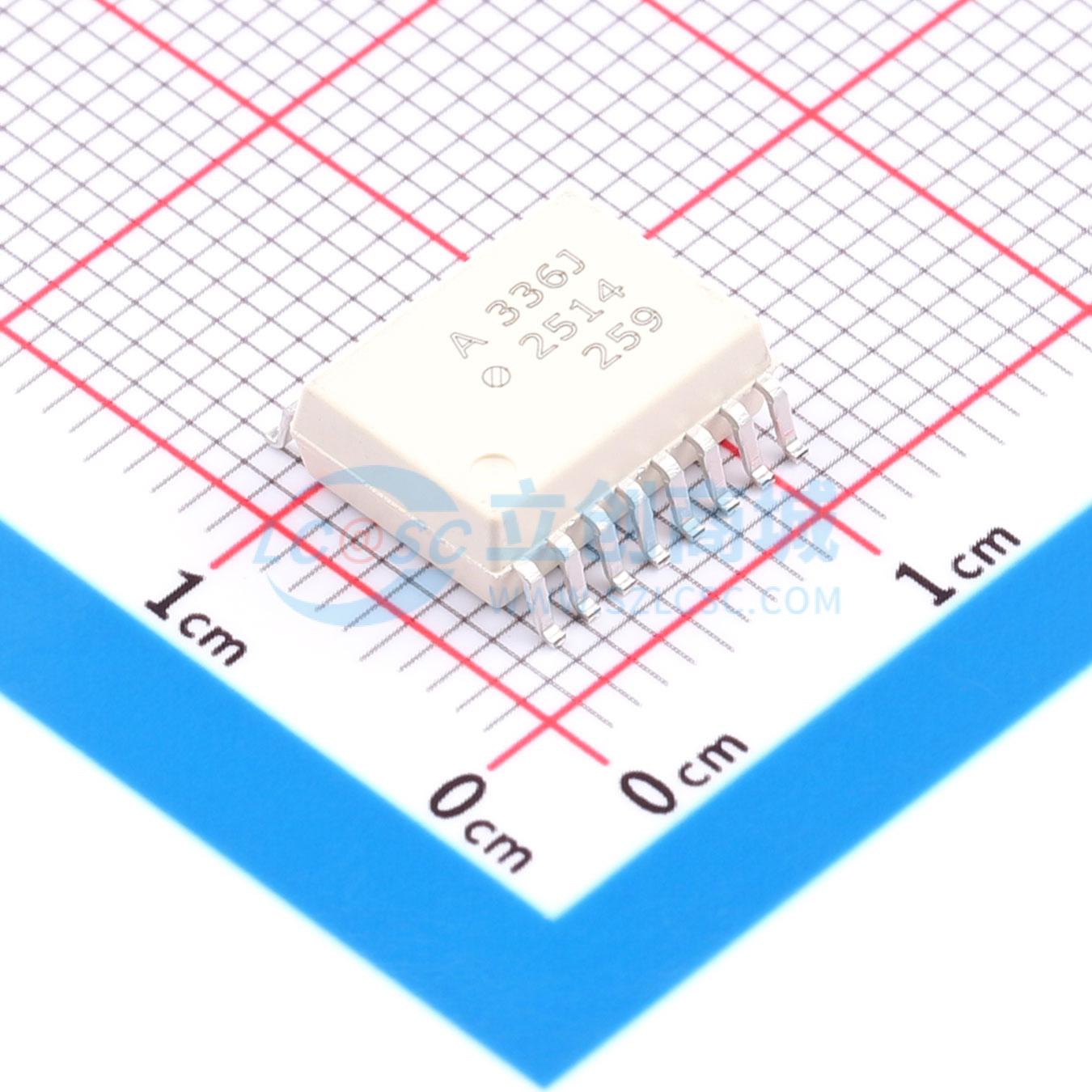

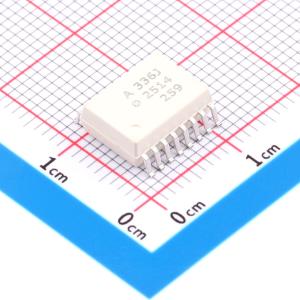

ACPL-336J-000E

2.5A门极驱动光耦，集成Vce去饱和检测、有源米勒钳位、故障和欠压锁定状态反馈

品牌名称: Broadcom(博通)
商品型号: ACPL-336J-000E
商品编号: C17543829
商品封装: SOIC-16-300mil
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

安华高的ACPL - 336J栅极驱动光耦合器具有快速传播延迟和出色的时序偏斜性能。集成的智能特性用于保护IGBT，包括带软关断保护和故障反馈的IGBT去饱和检测、欠压锁定和反馈，以及有源密勒电流钳位。这款功能齐全且易于实现的IGBT栅极驱动光耦合器采用紧凑的表面贴装SO - 16封装，节省空间。它适用于驱动电机控制和逆变器应用中使用的IGBT和功率MOSFET。安华高的隔离产品提供增强绝缘和可靠性，可在高压和嘈杂的工业应用中实现关键的安全信号隔离。

商品特性

最大峰值输出电流2.5 A
轨到轨输出电压
2.5 A密勒钳位
集成故障安全IGBT保护
去饱和检测、IGBT“软”关断和故障反馈
带反馈的欠压锁定（UVLO）保护
集成输入LED驱动器
全温度范围内最大传播延迟250 ns
在VCM = 1500 V时，最小共模抑制（CMR）为30 kV/μs
宽工作电压：15 V至30 V
宽工作温度范围：-40°C至105°C
具有8 mm电气间隙和爬电距离的SO - 16封装
法规认证：UL 1577，VISO = 5000 VRMS，持续1分钟；CSA；IEC/EN/DIN EN 60747 - 5 - 5，VIORM = 1414 VPEAK

应用领域

隔离IGBT/功率MOSFET栅极驱动
可再生能源逆变器
交流和无刷直流电机驱动
工业逆变器
开关电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑输出光耦
	工作电压	1.55V
	隔离电压(Vrms)	5kV

	属性	参数值
	通道数	1
	工作温度	-40℃~+105℃
	功能特性	开漏输出；欠压锁定
