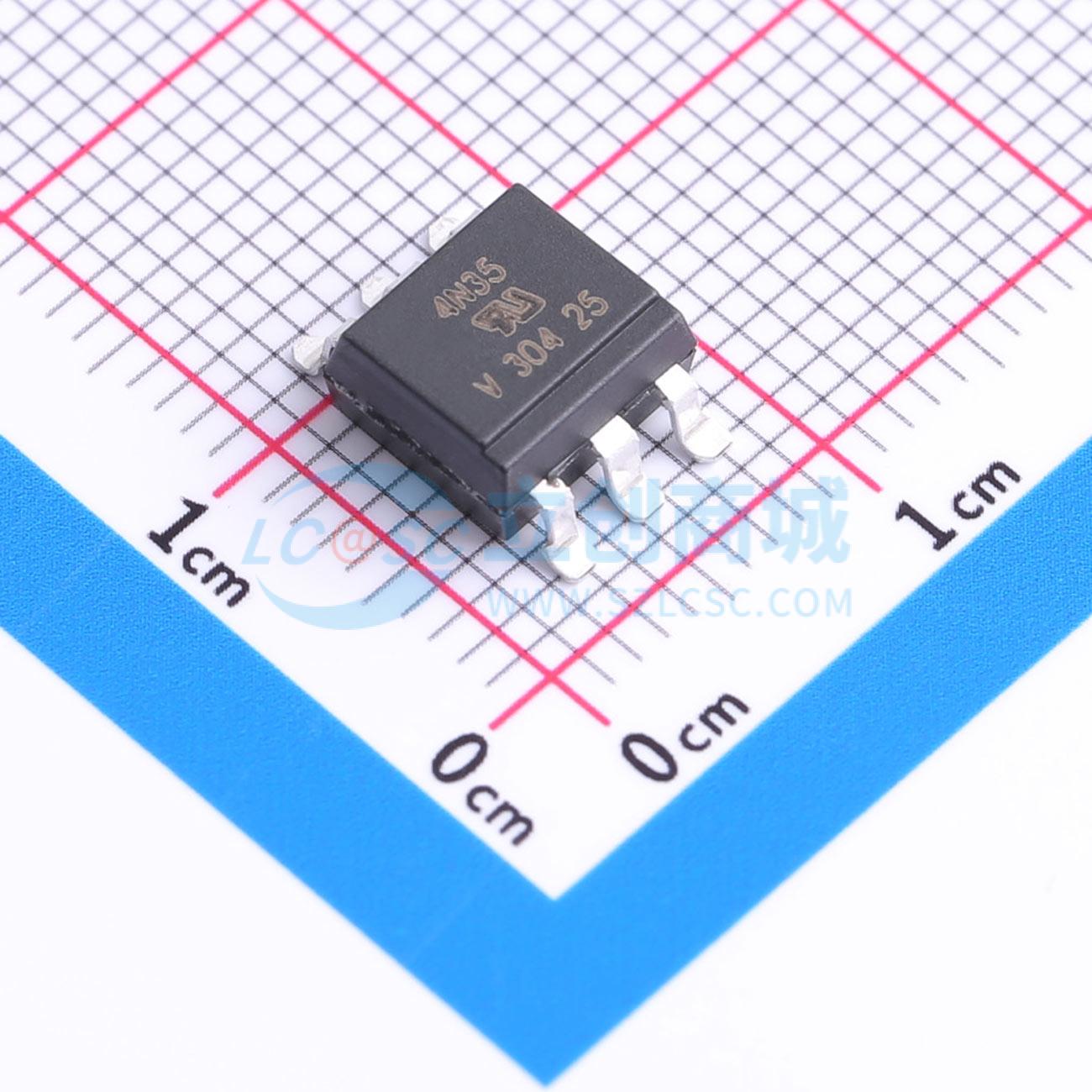

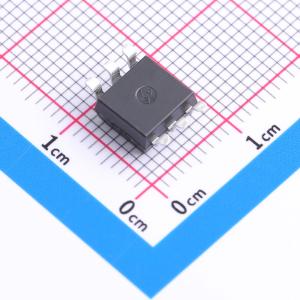

4N35-X007T
带基极连接的光电晶体管输出型光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 介绍了五个符合行业标准的单通道光电晶体管耦合器系列，包括 4N35、4N36、4N37 和 4N38 耦合器。每个光耦合器由砷化镓红外LED和一个硅NPN光电晶体管组成
- 品牌名称
- VISHAY(威世)
- 商品型号
- 4N35-X007T
- 商品编号
- C17542198
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | 150mW | |
| 正向电流(If) | 60mA | |
| 功能特性 | - |
商品特性
- 隔离测试电压 5000 VRMS
- 与常见逻辑家族接口
- 输入-输出耦合电容 <0.5 pF
- 行业标准双列直插6引脚封装
- 符合RoHS指令2002/95/EC和WEEE 2002/96/EC
应用领域
- 交流市电检测
- 磁簧继电器驱动
- 开关电源反馈
- 电话振铃检测
- 逻辑地隔离
- 带高频噪声抑制的逻辑耦合
