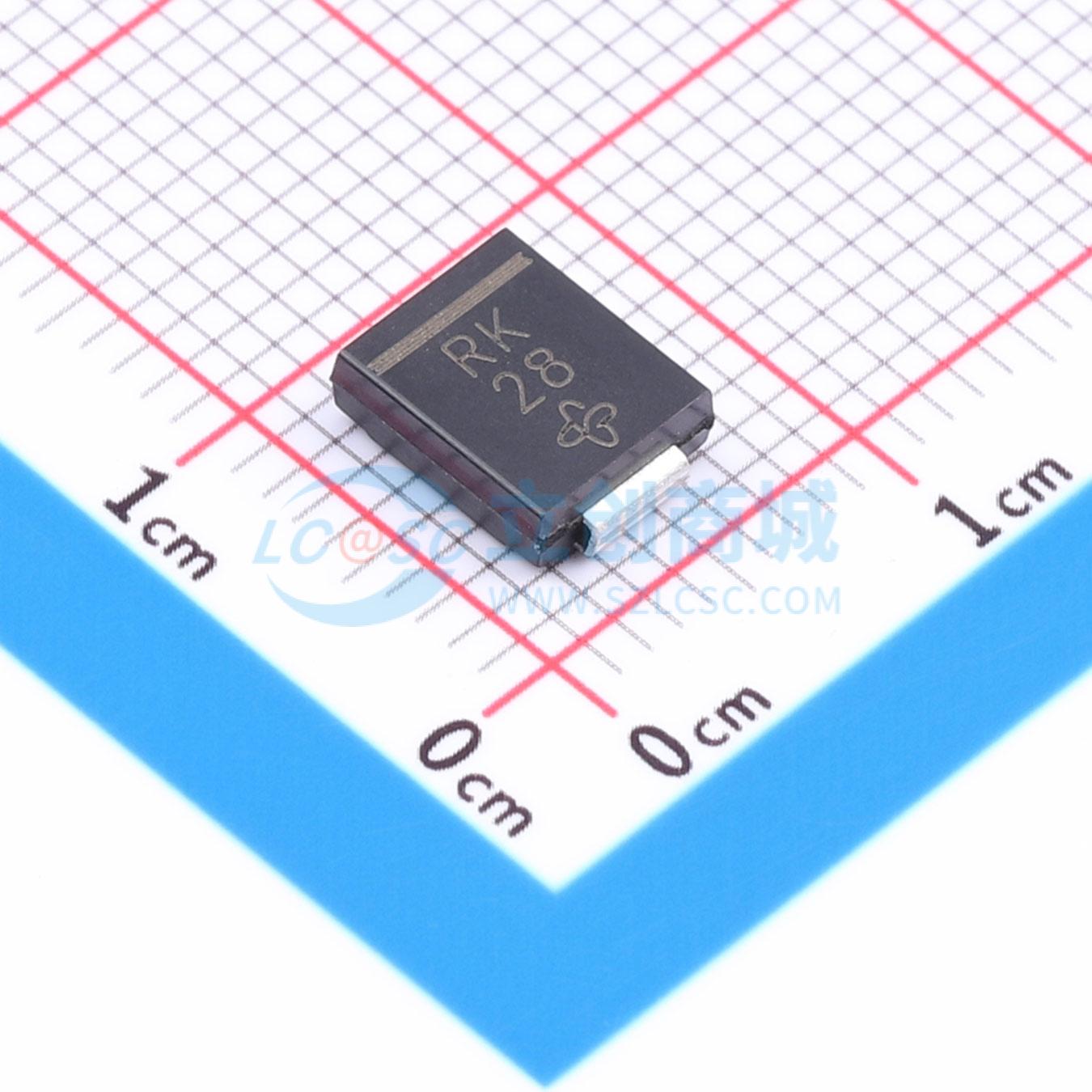

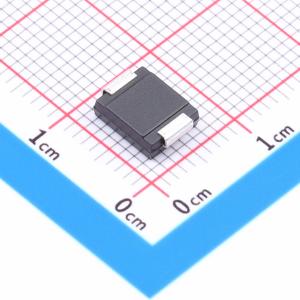

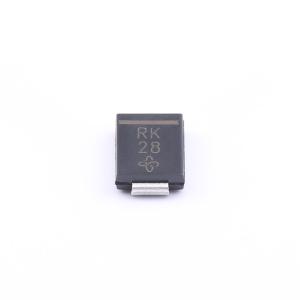

RS3K-E3/9AT
表面贴装快速开关整流器，低轮廓封装，适用于自动贴装，玻璃钝化芯片结，快速开关，高效率，高正向浪涌能力
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- VISHAY(威世)
- 商品型号
- RS3K-E3/9AT
- 商品编号
- C17541277
- 商品封装
- DO-214AB(SMC)
- 包装方式
- 编带
- 商品毛重
- 0.354克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | 1个独立式 | |
| 耗散功率(Pd) | - | |
| 整流电流 | 3A | |
| 直流反向耐压(Vr) | 800V |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 1.3V@2.5A | |
| 非重复峰值浪涌电流 (Ifsm) | - | |
| 反向电流(Ir) | 10uA@800V | |
| 反向恢复时间(Trr) | 500ns | |
| 工作结温范围 | -55℃~+150℃ |
商品特性
- 薄型封装
- 适合自动贴装
- 玻璃钝化芯片结
- 快速开关，效率高
- 高正向浪涌能力
- 符合J-STD-020的MSL 1级，LF最高峰值260℃
- 可提供AEC-Q101认证
- 汽车订购代码：基础型号P/NHE3或P/NHM3
应用领域
用于电源、逆变器、转换器的快速开关整流，以及消费、汽车和电信领域的续流二极管。
