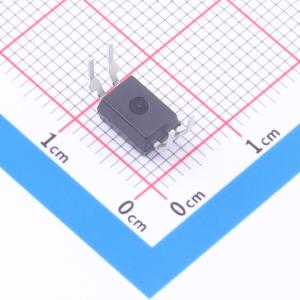

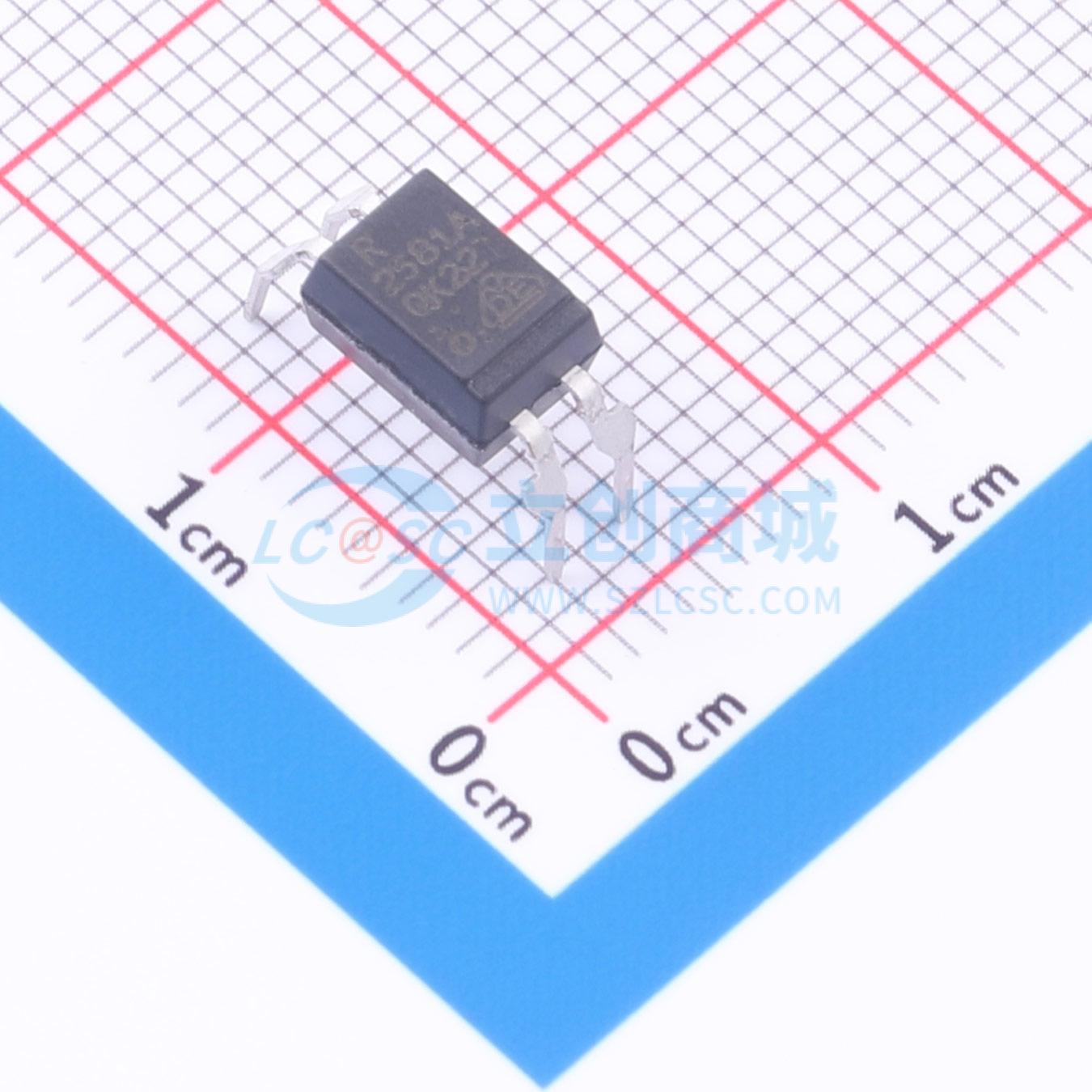

PS2581AL1-A
长爬电距离高隔离电压4引脚光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS2581AL1-A
- 商品编号
- C17536784
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 30mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,10mA | |
| 上升时间(tr) | 5us | |
| 下降时间 | 7us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | - | |
| 正向电流(If) | 30mA | |
| 功能特性 | - |
商品概述
PS2581AL1、PS2581AL2是光耦合隔离器，在塑料双列直插式封装（Dual In-line Package, DIP）中包含一个砷化镓发光二极管和一个NPN硅光电晶体管，实现了出色的性价比。引脚的爬电距离和电气间隙超过8毫米。 PS2581AL2是用于表面贴装的宽引脚弯曲型。
商品特性
- 长爬电距离和电气间隙（8 mm）
- 高隔离电压（BV = 5000 Vr.r m.s.）
- 高速开关（典型tr = 5 μs，典型tf = 7 μs）
- 通过UL认证：UL1577，双重保护
- 通过CSA认证：CAN/CSA-C22.2 No. 62368-1，加强绝缘
- 通过BSI认证：BS EN 62368-1，加强绝缘
- 通过SEMKO认证：EN 62368-1、IEC 62368-1，加强绝缘
- 通过NEMKO认证：EN 62368-1，加强绝缘
- 通过FIMKO认证：EN 62368-1，加强绝缘
- 通过DEMKO认证：EN 62368-1，加强绝缘
- 通过VDE认证：DIN EN 60747-5-5
应用领域
- 电源
- 电话/传真
- 工厂自动化/办公自动化设备
- 可编程逻辑控制器
