温馨提醒：图片仅供参考，商品以实物为准

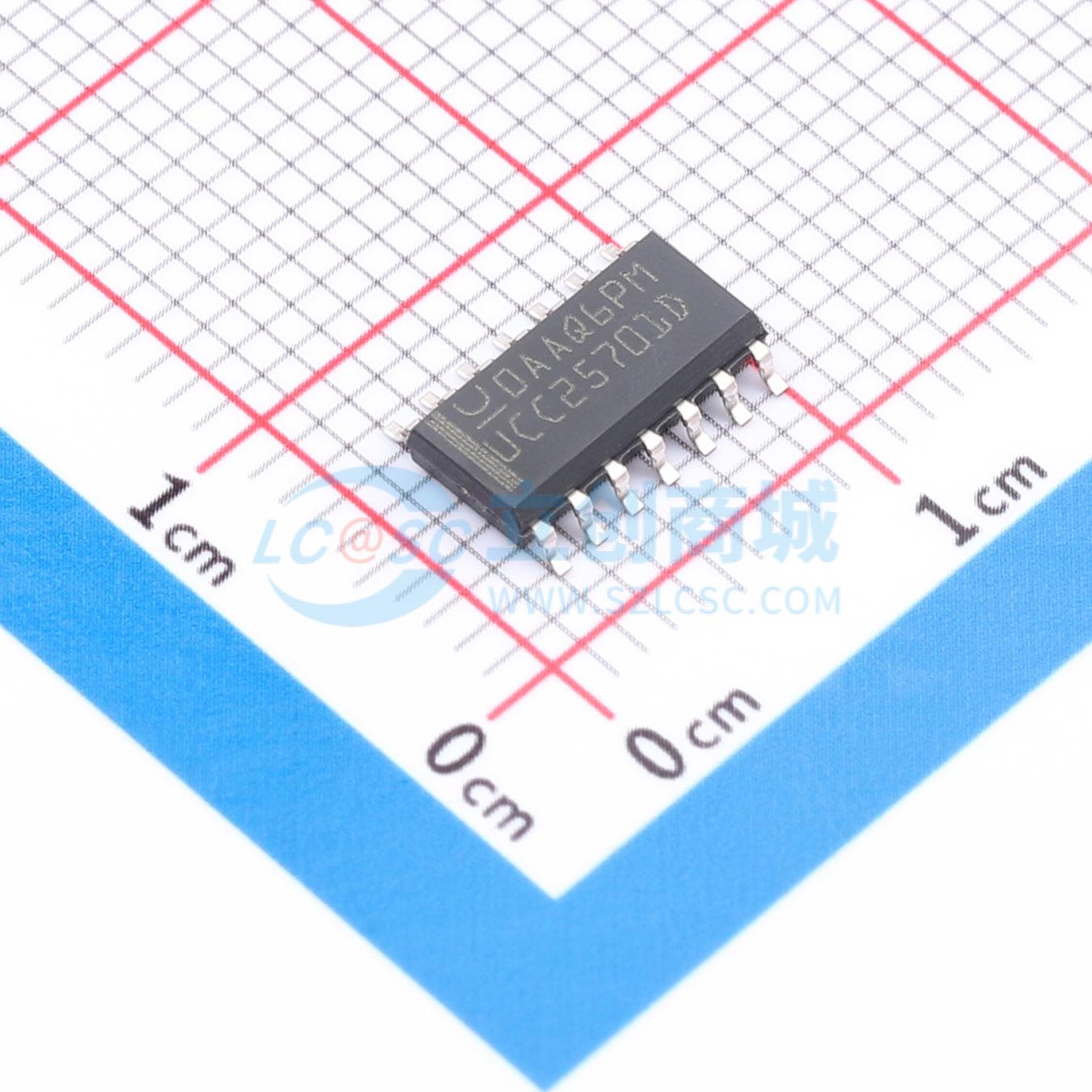

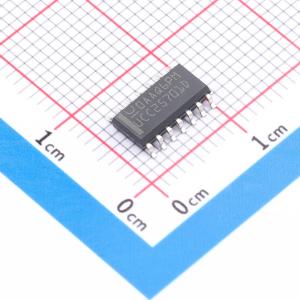

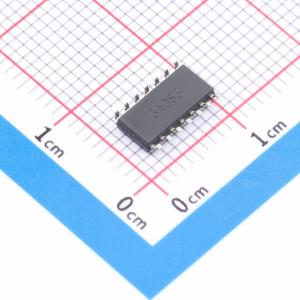

UCC25701DTR
9V~15V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC25701DTR
- 商品编号
- C17536562
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 1.333333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 9V~15V | |
| 开关频率 | 700kHz |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 99% | |
| 拓扑结构 | 反激式；正激式；升压式 | |
| 功能特性 | 欠压锁定；可调软启动 | |
| 工作温度 | -55℃~+150℃ |
商品概述
UCC35701/UCC35702系列脉宽调制器适用于采用初级侧控制的隔离式开关电源。它们可用于离线应用和DC/DC转换器设计，如分布式电源系统架构或电信电源。 这些器件具有低启动电流，可实现高效的离线启动，同时具备足够的输出驱动能力，能够驱动开关频率超过500kHz的功率MOSFET。 电压前馈补偿在5:1的输入范围内工作，并能在4:1的范围内对输入电压变化提供快速准确的响应。还具备精确的伏秒钳位和最大占空比限制功能。 故障保护通过逐脉冲电流限制以及在发生可编程数量的重复故障后锁存关闭的能力来实现。 提供两种欠压锁定（UVLO）选项。UCC35701系列的开启和关闭阈值为13V/9V，UCC35702系列的阈值为9.6V/8.8V。 UCC35701/2和UCC25701/2采用14引脚SOIC（D）、14引脚PDIP（N）或14引脚TSSOP（PW）封装。UCC15701/2采用14引脚CDIP（J）封装。
商品特性
- 700kHz工作频率
- 集成振荡器/电压前馈补偿
- 精确的占空比限制
- 精确的伏秒钳位
- 光耦合器接口
- 故障计数关断
- 故障锁存关闭或自动关断
- 针对同步整流优化的软停止
- 1A峰值栅极驱动输出
- 130μA启动电流
- 750μA工作电流
