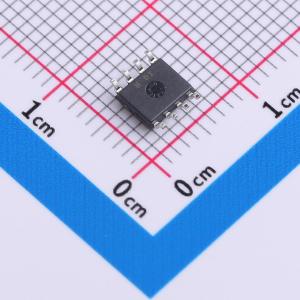

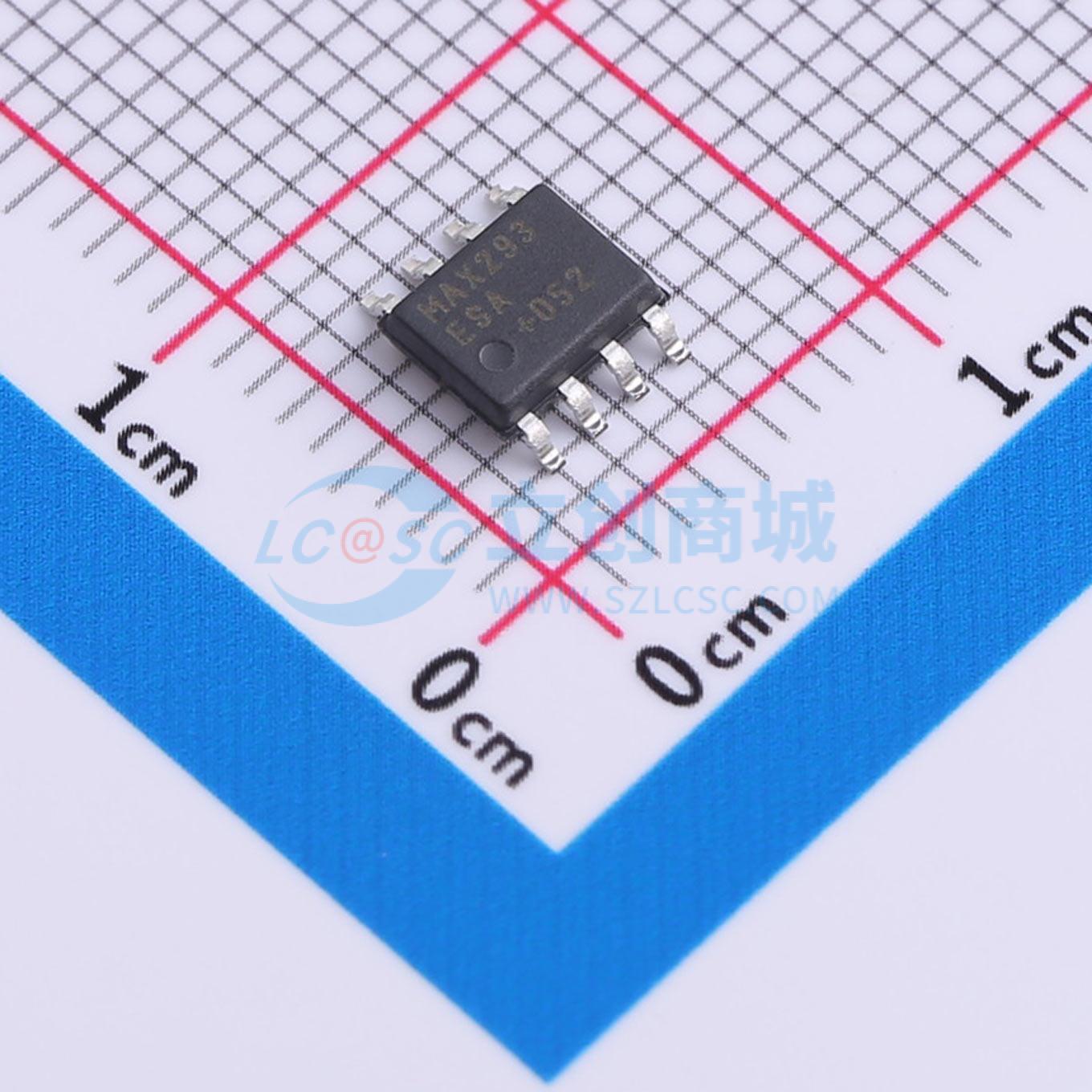

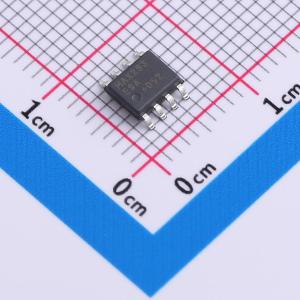

MAX293ESA+T

MAX293/MAX294/MAX297八阶（八极点）椭圆开关电容低通滤波器，在四种常见滤波器类型（巴特沃斯、贝塞尔、切比雪夫、椭圆）中，具备最陡峭的频率滚降特性。通带边缘附近极点的高Q值与阻带零点相结合，使椭圆滤波器具有陡峭的衰减特性。MAX293/MAX297的过渡比为1.5，典型阻带抑制分别为 -78dB和 -79dB；MAX294的过渡比为1.2（滚降最陡峭），典型阻带抑制为 -58dB。

• MAX293/MAX294/MAX297是易于使用的八阶低通椭圆开关电容滤波器，可设置的转折频率范围为0.1Hz至25kHz（MAX293/MAX294）或0.1Hz至50kHz（MAX297）。
• MAX293/MAX297的1.5过渡比可实现陡峭的滚降和 -80dB的阻带抑制。MAX294的1.2过渡比可实现最陡峭的滚降和 -58dB的阻带抑制。
• 三款滤波器均具有固定响应，因此设计任务仅限于选择控制滤波器转折频率的时钟频率。
• 可使用外部电容通过内部振荡器产生时钟，也可使用外部时钟信号。
• 提供一个闲置运算放大器（同相输入端接地），用于构建连续时间低通滤波器，以进行后置滤波或抗混叠。
• 陡峭的滚降和高阶特性使这些滤波器非常适合需要最大带宽的抗混叠应用，以及需要在频域内对相邻信号进行滤波的通信应用。
• MAX293/MAX294/MAX297提供8引脚DIP和16引脚宽体SO封装，在小面积内实现出色性能。

• 数据采集系统
• 抗混叠
• DAC后置滤波
• 语音/数据信号滤波
