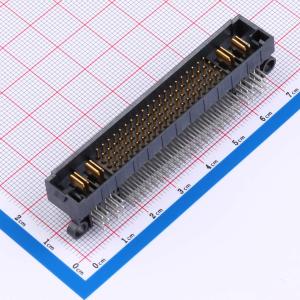

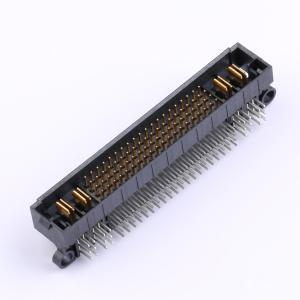

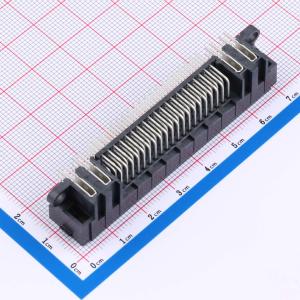

温馨提醒：图片仅供参考，商品以实物为准
MPTC-02-80-02-01-03-L-RA-SD
4x21P 弯插
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SAMTEC
- 商品型号
- MPTC-02-80-02-01-03-L-RA-SD
- 商品编号
- C17532785
- 商品封装
- 弯插
- 包装方式
- 托盘
- 商品毛重
- 11.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 4x21P | |
| 安装方式 | 弯插 | |
| 总PIN数 | 84P | |
| 排数 | 4 | |
| 每排PIN数 | 21 |
| 属性 | 参数值 | |
|---|---|---|
| 行距 | 2mm | |
| 触头材质 | 铜合金 | |
| 触头镀层 | 锡 | |
| 工作温度 | -55℃~+125℃ | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 黑色 |
商品特性
- 电流额定值：电源触点28A（每行一个引脚供电），信号触点5A（每行一个引脚供电）
- 电压额定值：350VAC
- 工作温度范围：锡镀层为 -55°C ~ +105°C；金镀层为 -55°C ~ +125°C
- 在至少一半接口可自由浮动的应用中具有最大导向/捕获能力
- 对于MPS / MPT，部件在X方向上的刚性错位不超过0.007英寸（0.18mm），在Y方向上不超过0.010英寸（0.25mm），以确保良好配合
- 对于MPSC / MPTC，部件在X方向和Y方向上的刚性错位均不超过0.003英寸（0.08mm），以确保良好配合
- 连接器在纵向和横向都不能出现拉链式连接情况
应用领域
- 直角应用
- 电缆组件应用
