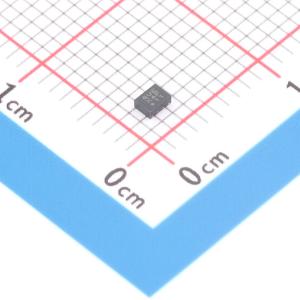

温馨提醒：图片仅供参考，商品以实物为准

SLG59M301V

超小型、内置保护负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SLG59M301V是一款高性能的8.5 mΩ、4 A单通道nFET负载开关，可在2.5 V至5.5 V的VDD电源下工作，用于切换低至0.85 V至电源电压的电源轨。SLG59M301V集成了两级过载电流保护、热关断保护和浪涌电流控制功能，后者可通过一个小的外部电容轻松调节。采用专有MOSFET设计，SLG59M301V在较宽的输入电压范围内可实现稳定的8.5 mΩ导通电阻RDS(ON)
品牌名称: RENESAS(瑞萨)/IDT
商品型号: SLG59M301V
商品编号: C17531458
商品封装: DFN-8(1.5x2)
包装方式: 编带
商品毛重: 0.0255克(g)

商品参数

商品概述

SLG59M301V 是一款高性能的8.5毫欧姆、4A单通道nFET负载开关，可在2.5V至5.5V供电范围内工作，能够切换从0.85V到供电电压范围内的电源轨。SLG59M301V集成了两级过流保护、热关断保护以及可通过一个小的外部电容轻松调节的浪涌电流控制。采用专有的MOSFET设计，SLG59M301V在宽输入电压范围内实现了稳定的8.5毫欧姆RDS_ON。此外，SLG59M301V的封装还表现出低热阻特性，适用于高电流操作，这得益于瑞萨先进的组装技术。该产品在-40°C至85°C温度范围内完全符合规格，采用空间效率高、低热阻且符合RoHS标准的1.5毫米x 2.0毫米STDFN封装。

商品特性

1.5 x 2.0 mm FC-TDFN 8L 封装（2个引脚用于漏极，2个引脚用于源极）
支持0.85 V CMOS逻辑的逻辑电平ON引脚
通过外部电容可选择上升速率
在支持4 A电流时RDS_ON为8.5 mΩ
关闭时放电负载
两种过流保护模式
- 短路电流限制
- 主动电流限制
过温保护
无铅/无卤素/符合RoHS标准
工作温度：-40°C至85°C
工作电压：2.5 V至5.5 V

应用领域

笔记本电源轨切换
平板电脑电源轨切换
智能手机电源轨切换

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	4A

	属性	参数值
	工作电压	2.5V~5.5V
	导通电阻	8.5mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；短路保护(SCP)；过流保护(OCP)
