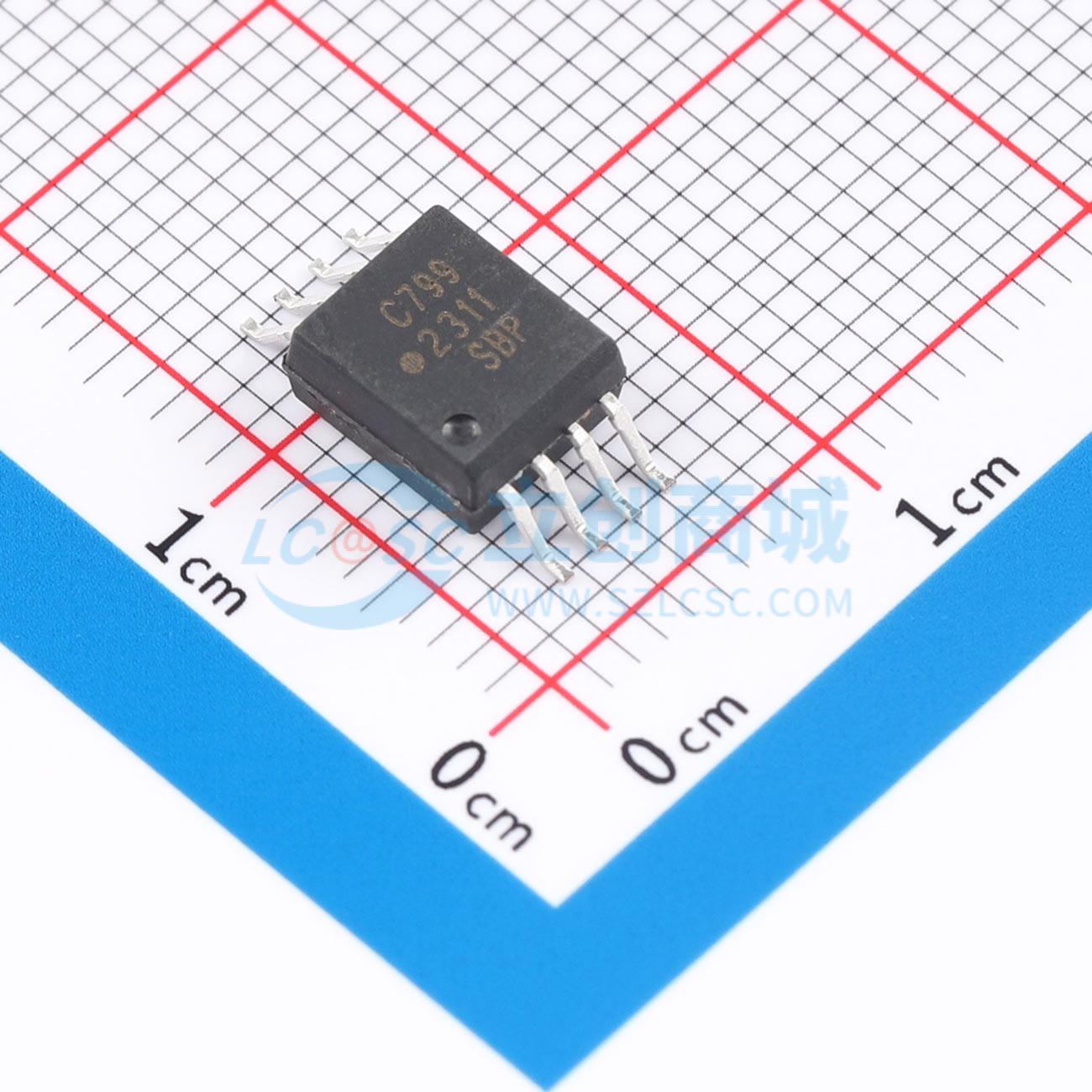

ACPL-C799-500E

安华高科技的ACPL - C799是一款1位二阶sigma - delta（ - ）调制器，它基于光耦合技术将模拟输入信号转换为具有电流隔离的高速数据流。ACPL - C799采用5V电源供电，配合适当的数字滤波器，动态范围可达77dB。其差分输入为±50mV（满量程±80mV），非常适合在诸如电机相电流测量等应用中直接连接分流电阻或其他低电平信号源。模拟输入通过片上时钟采用sigma - delta过采样方式进行连续采样。信号信息以10MHz数据速率的“1”的密度形式包含在调制器数据中，数据经过编码并跨越隔离边界传输，在那里被恢复并解码为高速的数字“1”和“0”数据流。原始信号信息可以通过数字滤波器重建。数据和时钟的串行接口具有3V至5.5V的宽电源范围。结合卓越的光耦合技术，该调制器具有高噪声容限和出色的抗隔离模式瞬变能力。ACPL - C799的绝缘穿透最小距离（DTI）为0.5mm，提供可靠的加强绝缘和高工作绝缘电压，适用于故障安全设计。这种出色的隔离性能优于包括基于电容或磁耦合且DTI在微米范围内的替代设备。采用拉伸型SO - 8（SSO - 8）封装，与传统电流互感器相比，这款隔离式ADC以更低的价格提供了电机驱动设计师所需的可靠性、小尺寸、卓越的隔离性能和过温性能，可精确测量电流。

• 10MHz内部时钟
• 1位二阶sigma - delta调制器
• 16位分辨率，无漏码（12位有效位数）
• 典型信噪比77dB
• 最大失调漂移1.3μV/°C
• 增益误差±1%
• 内部参考电压
• 单5V电源下线性范围±50mV（满量程±80mV）
• 数字接口电源范围3V至5.5V
• 工作温度范围–40°C至+105°C
• SSO - 8封装
• 共模瞬态抗扰度25kV/μs
• 安全和法规认证：
  • IEC/EN/DIN EN 60747 - 5 - 5：1414V峰值工作绝缘电压
  • UL 1577：5000Vrms/1分钟隔离电压
  • CSA：组件验收通知#5

• 电机相电流和母线电流检测
• 功率逆变器电流检测
• 工业过程控制
• 数据采集系统
• 通用电流检测
