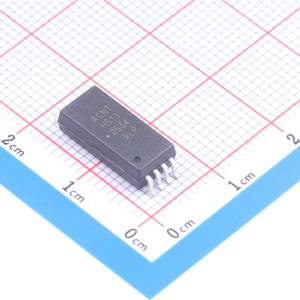

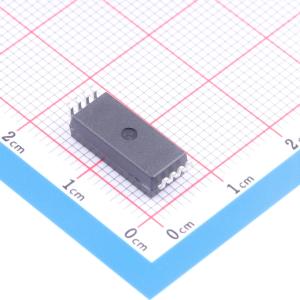

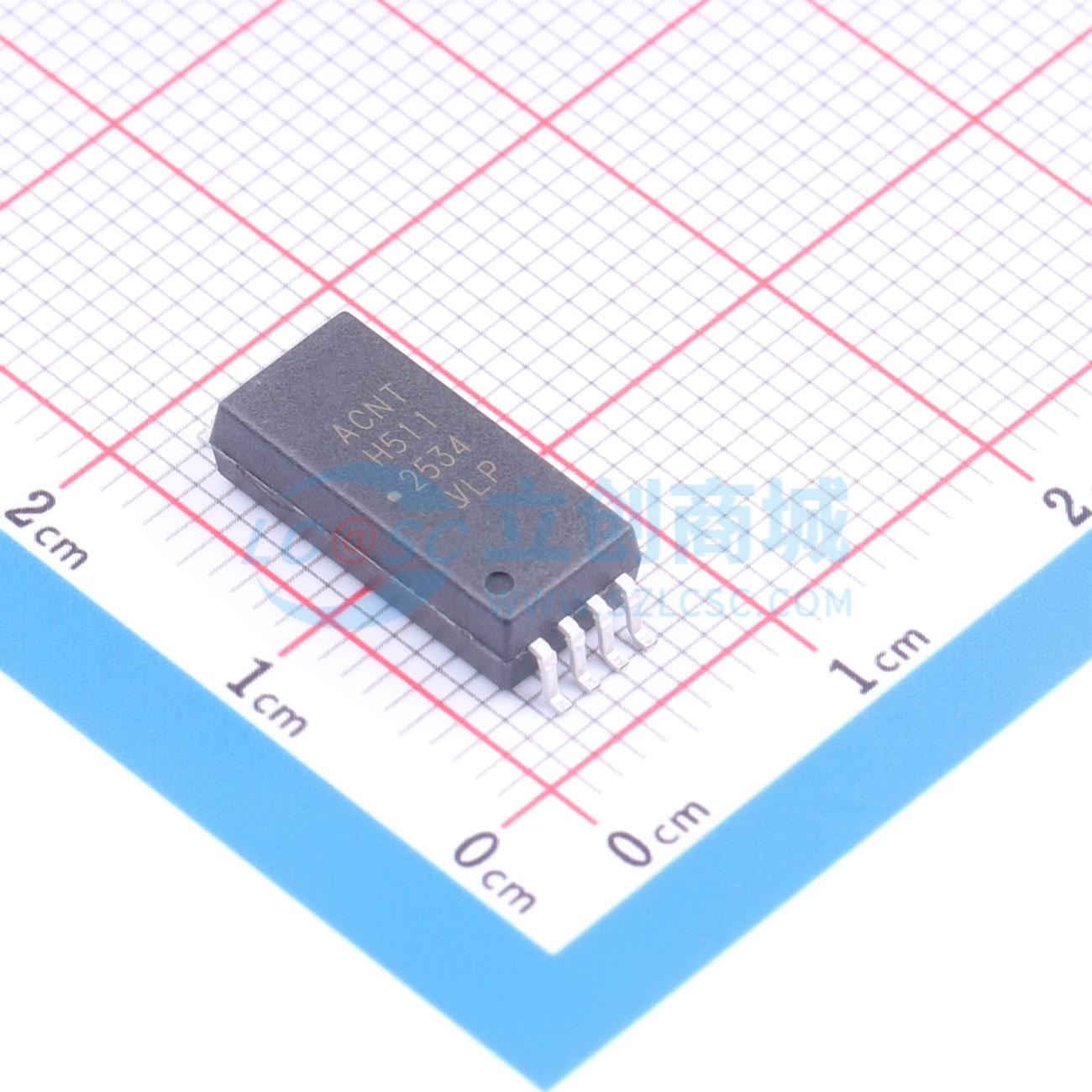

ACNT-H511-000E

开集电极输出光耦合器，15 毫米拉伸 SO8 封装

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: ACNT-H511-000E
商品编号: C17529862
商品封装: SOIC-8-13.6mm
包装方式: 袋装
商品毛重: 1.71克(g)

商品参数

商品概述

ACNT-H511是一款采用拉伸SO8封装的单通道集电极开路输出光耦合器。它在发光二极管和集成光子探测器之间使用绝缘层，以提供输入和输出之间的电气绝缘。光电二极管偏置和输出晶体管集电极的独立连接通过减小基极 - 集电极电容，使速度比传统光电晶体管耦合器提高了百倍。ACNT-H511具有15毫米的爬电距离/电气间隙和高压绝缘能力，适用于高压电力系统（如690V交流驱动器、可再生能源逆变器和医疗设备）中的隔离通信逻辑接口和控制。

商品特性

与TTL兼容
封装：15毫米拉伸SO8封装
集电极开路输出
在VCM = 1500V时，典型共模抑制比为40kV/μs
保证在 -40°C至 +105°C的温度范围内性能稳定
全球安全认证：
- 通过UL1577认证：7500VRMS，持续1分钟
- 通过CSA认证
- 通过IEC 60747 - 5 - 5加强绝缘认证

应用领域

高压电力系统，如690V交流驱动器
可再生能源逆变器
开关电源中的反馈元件
A/D、D/A转换数字领域的数字隔离
通信接口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	晶体管输出光耦
	正向压降(Vf)	1.45V
	输出电流	12mA
	隔离电压(Vrms)	7.5kV
	直流反向耐压(Vr)	5V
	输出通道数	1

	属性	参数值
	工作温度	-40℃~+105℃
	电流传输比(CTR)最小值	31%
	电流传输比(CTR)最大值/饱和值	80%
	正向电流(If)	20mA
	功能特性	集电极开路输出
