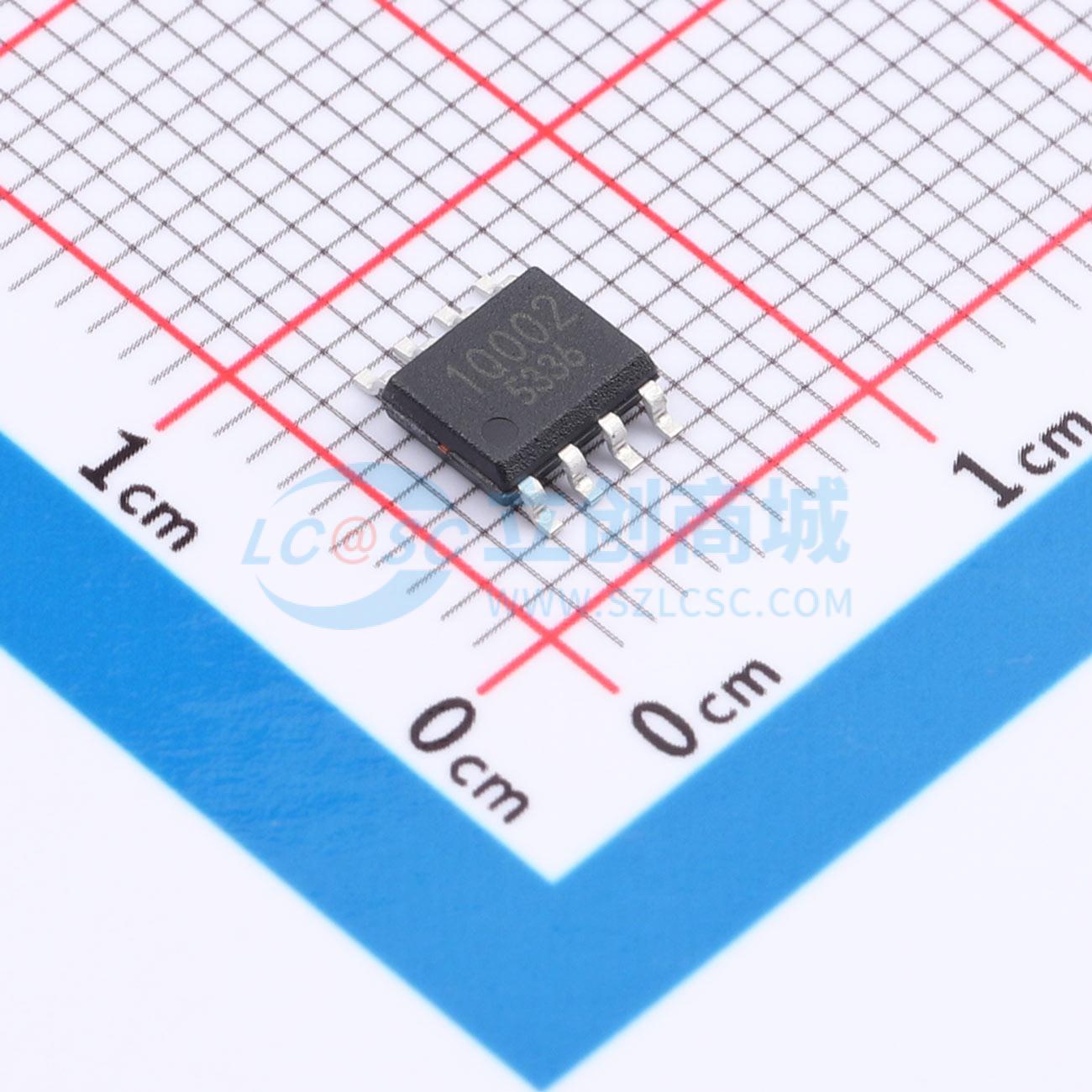

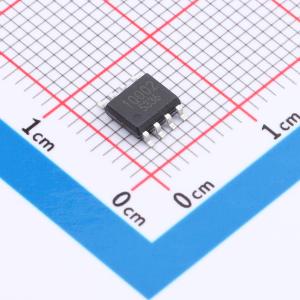

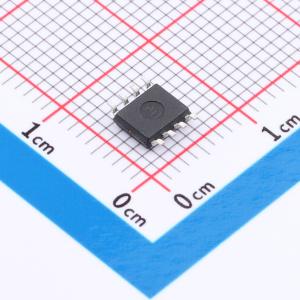

BM1Q002FJ-E2

8.9V~26V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: ROHM(罗姆)
商品型号: BM1Q002FJ-E2
商品编号: C17529271
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.178克(g)

商品参数

	属性	参数值
	晶体管耐压	-
	拓扑结构	反激式
	功能特性	欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+85℃
	工作模式	QR
	输出电压	-
	反馈方式	原边反馈

商品概述

准谐振控制型AC/DC转换器IC（BM1Q00XFJ系列）为所有包含电源插座的产品提供了一个优化的系统。准谐振操作实现了软开关，并有助于降低电磁干扰（EMI）。通过使用作为外部设备的MOSFET进行开关和电流检测电阻，实现了更高程度的设计自由度。由于BM1Q00XFJ系列内置了高压启动电路，有助于降低功耗并实现高速启动。由于内置的突发模式降低了开关损耗，且IC消耗电流较低，因此待机功耗非常低。由于BM1Q00XFJ系列内置了软启动、突发模式、逐周期过流限制器、过载保护、过压保护、CS开路保护等，该系列具有很高的安全性。

商品特性

准谐振方法
内置650V耐压启动电路
轻载时低功耗（突发模式运行）
最大频率控制（120kHz）
频率降低功能
交流电压校正功能
VCC引脚：欠压保护
VCC引脚：过压保护
过流保护（逐周期）
OUT引脚：12V高压钳位
软启动
ZT触发屏蔽功能
ZT过压保护
FB过载保护[自动重启]
CS引脚开路保护[自动重启]

应用领域

交流适配器
打印机
电视
吸尘器
空气净化器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8.9V~26V
	开关频率	120kHz
	输出电流	1A
	耗散功率(Pd)	0.67W
	最大占空比	-
