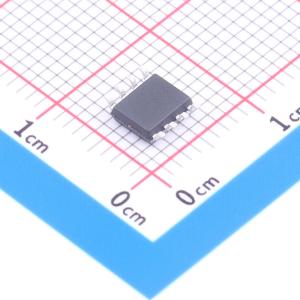

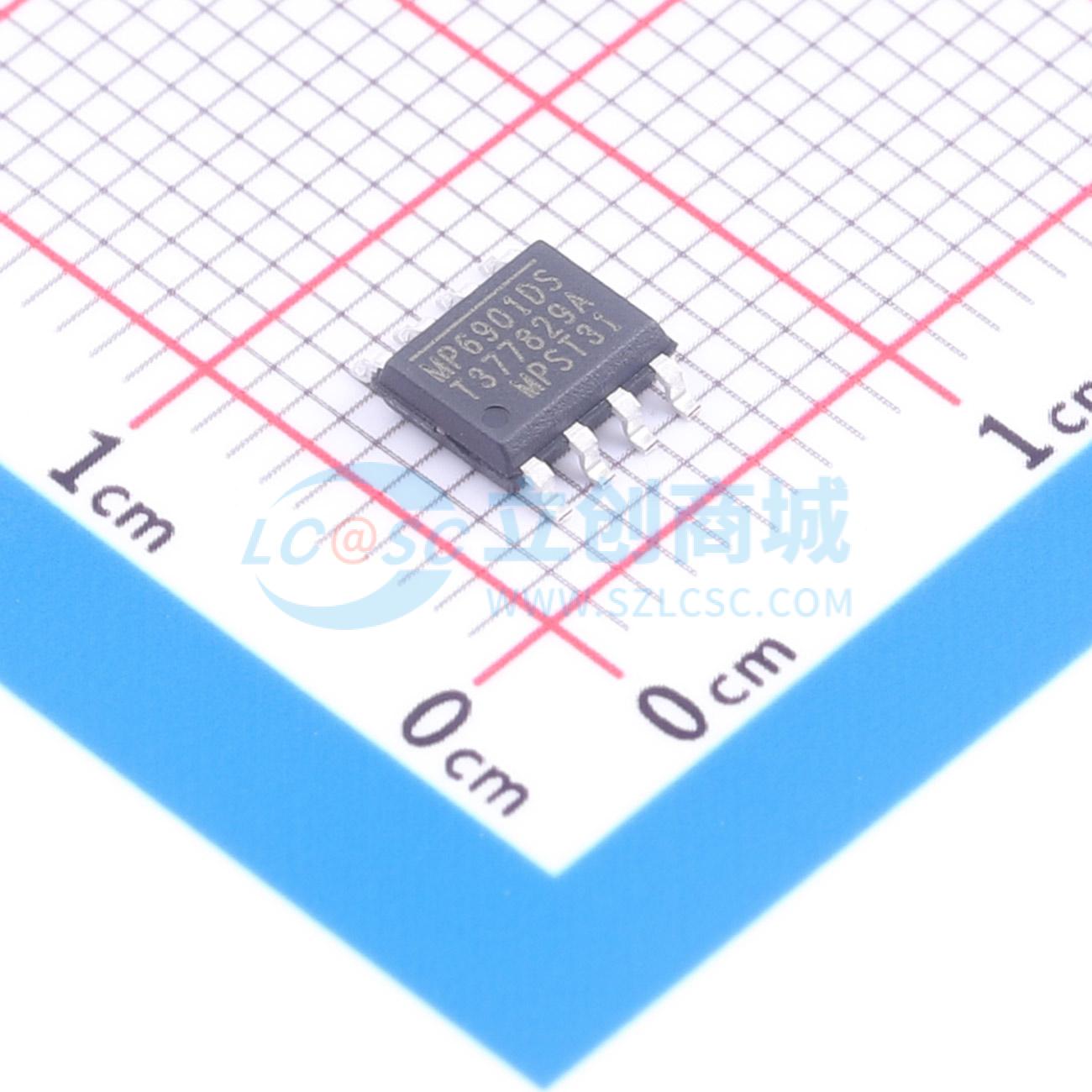

MP6901DS-LF-Z
8V~24V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MP6901DS-LF-Z
- 商品编号
- C17528924
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.178克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | 8V~24V | |
| 开关频率 | 400kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 1.39W | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 前沿消隐；准谐振/谷底开通；过热保护(OTP)；欠压锁定；欠压保护(UVP)；同步整流驱动 | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | DCM；CCM；QR | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
MP6901是一款低压降二极管仿真IC，与外部开关配合使用，可替代高效反激式转换器中的肖特基二极管。该芯片将外部开关的正向压降调节至约70mV，并在电压变为负值时立即将其关断。封装选项有节省空间的TSOT23 - 5或SOIC - 8。
商品特性
- 可与标准和逻辑电平FET配合使用
- 符合能源之星1W待机要求
- VDD范围为8V至24V
- 70mV VDS调节功能
- 快速关断，总延迟最大20ns
- 400kHz开关频率
- 静态电流低于3mA
- 支持CCM、DCM和准谐振拓扑
- 支持高端和低端整流
- 在典型笔记本适配器中可节省高达1.5W的功率
应用领域
- 工业电源系统
- 分布式电源系统
- 电池供电系统
- 反激式转换器
