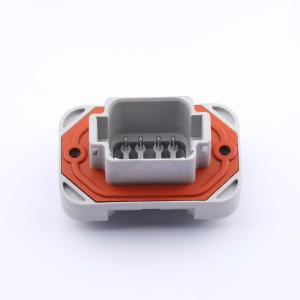

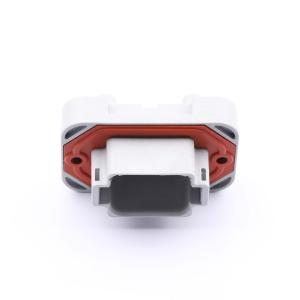

DT15-08PA

该插座与DT06 - 08SX - XXXX插头匹配（XXXX表示所有变体）。外壳材料为PA46 GF30（灰色）；法兰密封材料为硅胶。接触镀层方面，1060 - 004 - 16307型号的匹配侧为镍，PCB侧为锡；1060 - 004 - 16306型号的匹配侧为金，PCB侧为锡。尺寸公差为±0.025 [0.64]，面板切口公差为±0.010 [0.25]，引脚位置公差为±0.005 [0.13]，安装孔位置公差为±0.005 [0.13]，PCB布局公差为±0.005 [0.13]。推荐的安装螺丝（不包含）为CAMCAR PLASTITE 48。最小推荐孔尺寸，客户需根据焊接工艺确定最终孔尺寸。安装螺丝扭矩值如下：6 - 19螺丝为13±2.0英寸 - 磅 [1.47±0.23牛 - 米]；4 - 20螺丝为8±2.0英寸 - 磅 [0.90±0.23牛 - 米]，此值仅适用于PLASTITE 48螺丝。推荐的PCB布局有DT15 - 08PA（灰色）、DT15 - 08PB（黑色）、DT15 - 08PC（绿色）、DT15 - 08PD（棕色）；G003变体有DT15 - 08PA - G003（灰色）、DT15 - 08PB - G003（黑色）、DT15 - 08PC - G003（绿色）、DT15 - 08PD - G003（棕色），2421632 - 1无法兰密封（灰色）。
