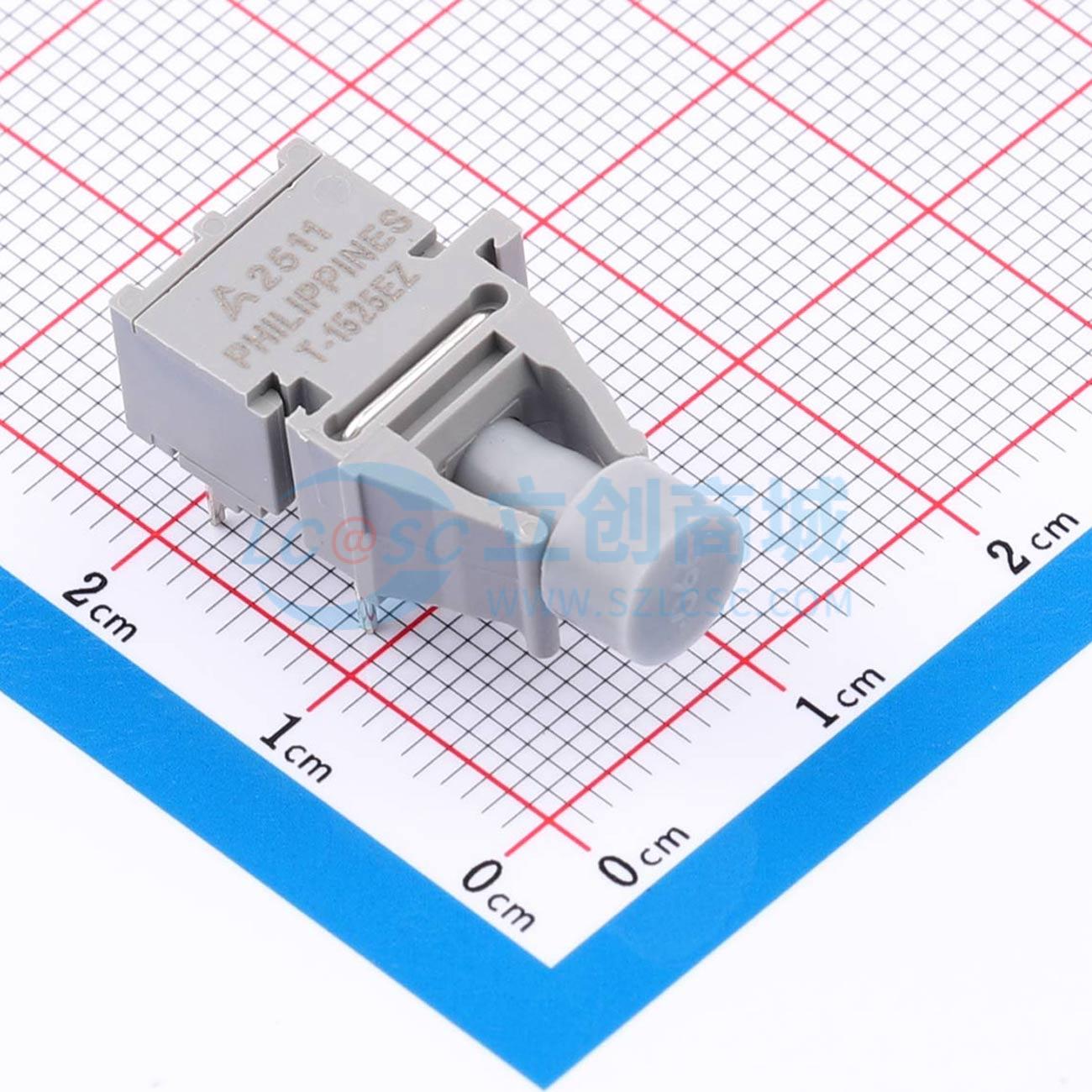

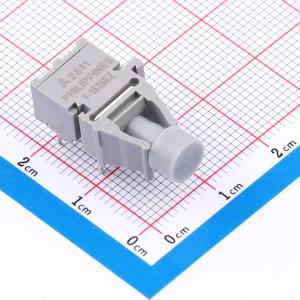

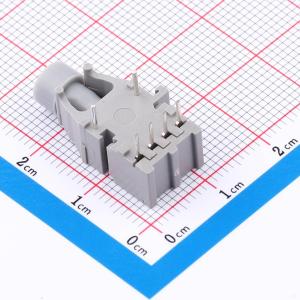

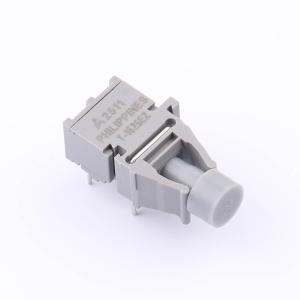

HFBR-1525EZ

HFBR-1525EZ 发射器是一款采用低成本塑料外壳的 LED，旨在高效地将功率耦合至 200 μm 直径的硬包层石英光纤和 1 mm 直径的塑料光纤。HFBR-2525EZ 接收器集成了一个 PIN 探测器和一个与 CMOS 和 TTL 逻辑系列兼容的数字输出集成电路。HFBR-1525EZ/HFBR-2525EZ 链路在直流至 12 MBd 的速率下工作，使用 1 mm 塑料光纤时传输距离可达 50 米，使用 200 μm 硬包层石英光纤时可达 500 米。使用推荐电路时，无需规定最小链路距离，从而简化设计。通用链路组件可以互锁在一起，以节省空间并通过双工连接器提供双重连接。最多可将八个封装互锁并插入印刷电路板。塑料光纤和硬包层石英光纤可提供预装连接器的长度，也可在现场轻松端接。用于塑料光纤和硬包层石英光纤的单一发射器驱动电流允许使用单一设计兼容两种光纤。

• 符合 RoHS 标准
• 数据传输信号速率从直流至 12 MBd
• 使用 1 mm 塑料光纤时，距离可达 50 米
• 使用 200 μm 硬包层石英光纤时，距离可达 500 米
• 接收器动态范围宽，允许使用单一发射器驱动电流在零至最大链路距离内工作
• 链路距离规格考虑了温度、电源和光纤衰减的变化
• 接收器直流耦合，具有 CMOS/TTL 输出，便于设计：无需数据编码或数字化电路
• 控制脉冲宽度失真，以限制低占空比或突发模式数据引起的失真
• 高抗噪性
• 与通用链路系列连接器兼容，便于光纤端接

• 工业控制和工厂自动化
• 串行现场总线
• 系统内链路；板对板、机架对机架
• RS-232、RS-485 扩展
• 消除接地环路
• 高压隔离
• 降低电压瞬态敏感性
