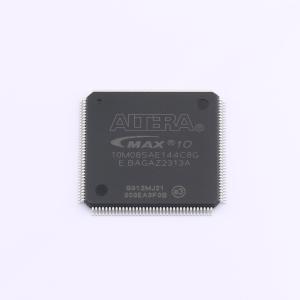

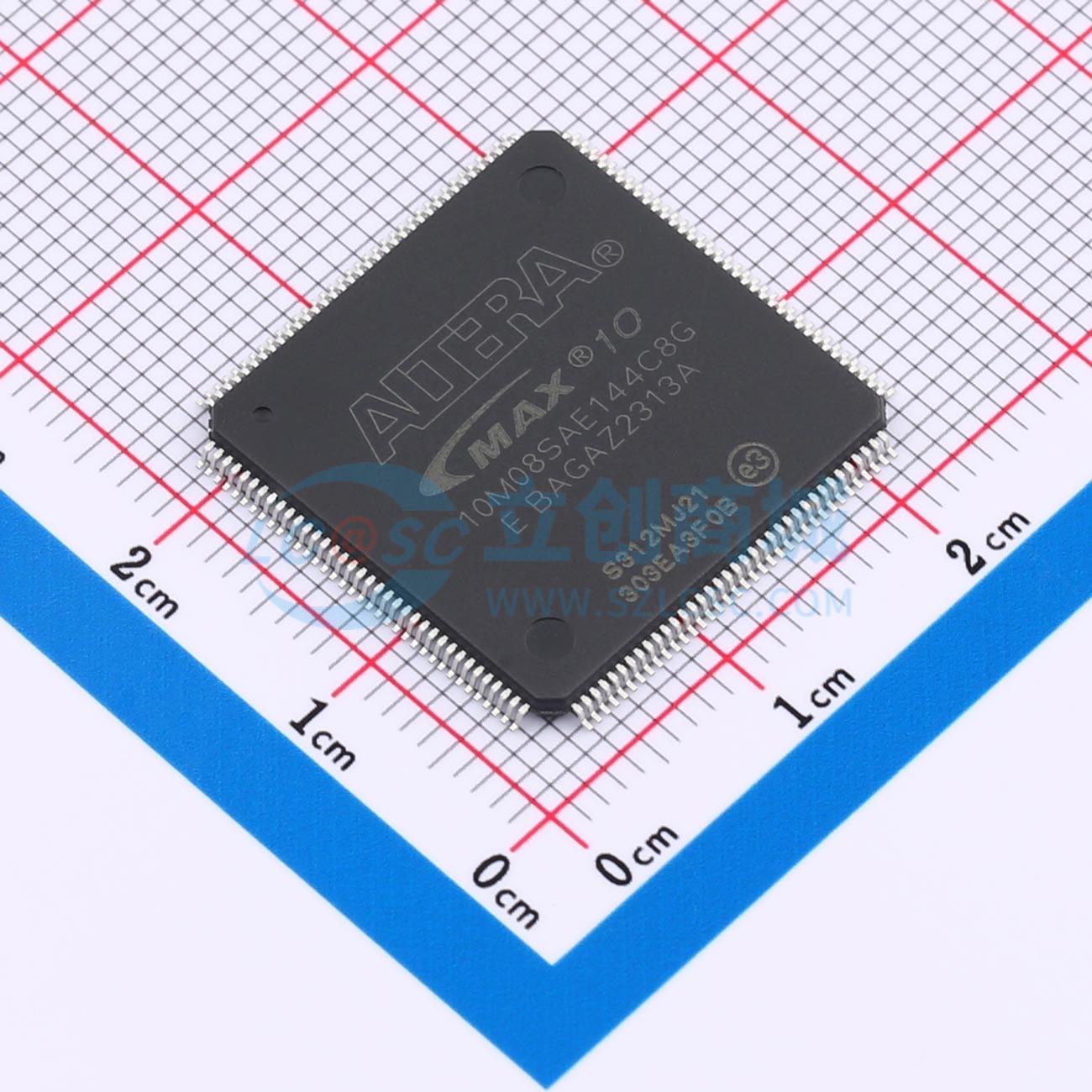

10M08SAE144C8G

本数据手册描述了英特尔 MAX 10 器件的电气特性、开关特性、配置规格和时序。

• 英特尔 MAX 10 器件根据一组定义的参数进行评级。
• 为保持英特尔 MAX 10 器件的最高性能和可靠性，必须考虑本节所述的操作要求。
• 过渡期间，对于小于 100 mA 的输入电流和短于 20 ns 的周期，输入信号可能过冲至下表所列电压，并下冲至 -2.0 V。
• 最大允许过冲持续时间规定为器件寿命内高电平时间的百分比。
• 单电源器件的 VCCA 必须通过滤波器连接到 VCC_ONE。
• 所有 I/O 组的 VCCIO 在用户模式下必须上电，因为 VCCIO I/O 组用于 ADC 和 I/O 功能。
• 所有 VCCA 引脚必须供电至 2.5 V（即使不使用 PLL），并且必须同时上电和下电。
• VCCD_PLL 必须始终通过去耦电容和铁氧体磁珠连接到 VCC。
• -40℃ 仅适用于测试开始时器件上电的情况，器件不会长时间处于最低结温。
• 斜坡时间要求没有绝对最小值，英特尔表征的最小斜坡时间为 200 μs。
• E/P 循环次数适用于每个英特尔 MAX 10 器件中可擦除或编程的最小可能闪存块，每个英特尔 MAX 10 器件每个器件有多个闪存页。
