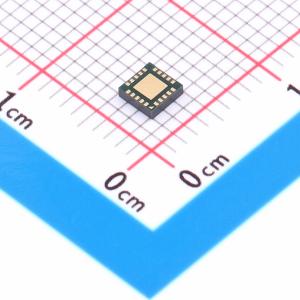

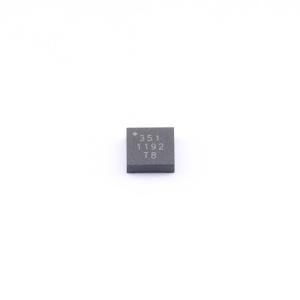

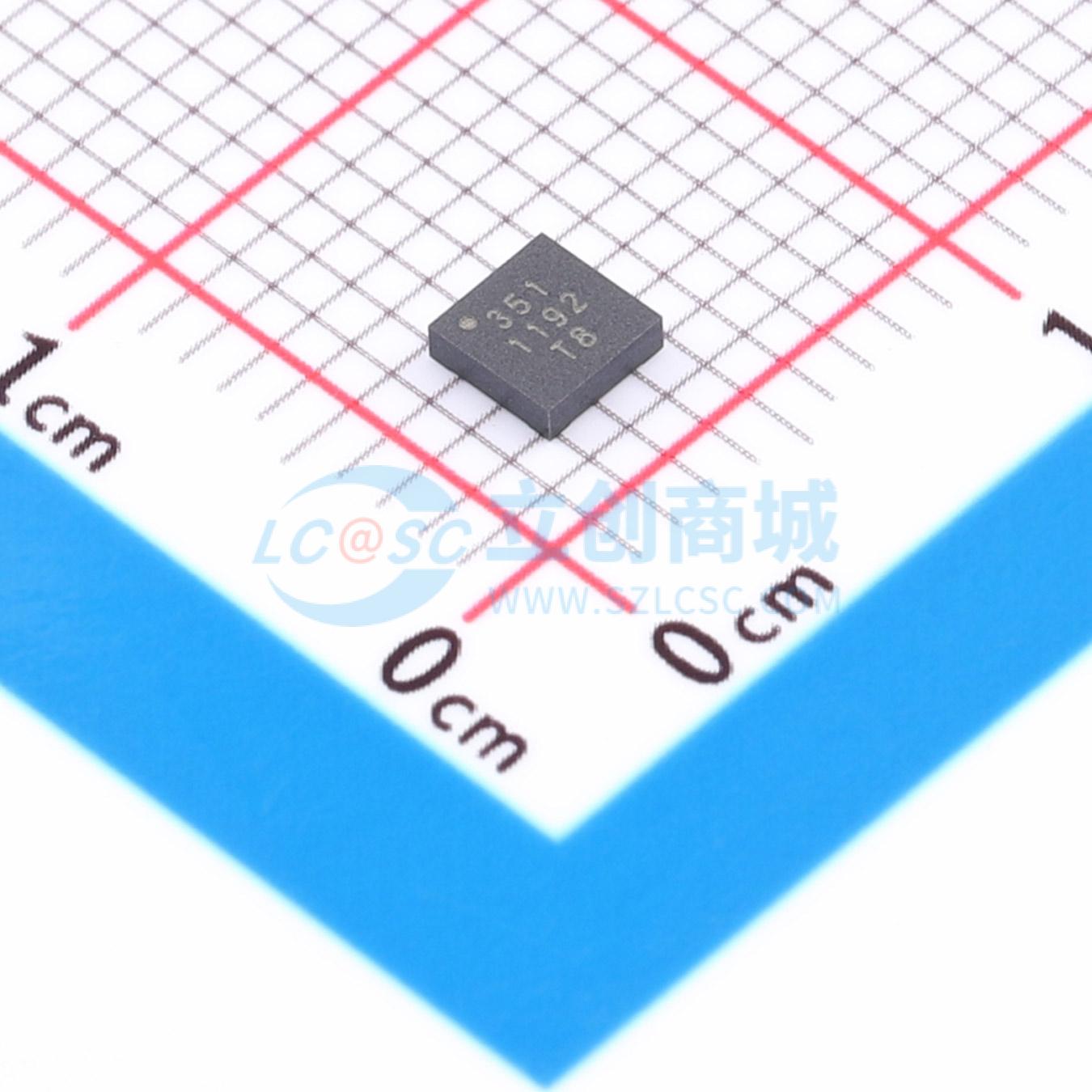

MASW-011145-TR0500
4WKa波段吸收式单刀双掷开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MASW-011145是一款高功率单刀双掷(Ka-band)开关，具有1.4dB的插入损耗。功率处理能力为35dBm。输入和输出回波损耗在指定频率范围内通常大于18dB。隔离路径也有18dB的典型回波损耗。逻辑电平可以是标准的1.8V、2.5V或3.3VCMOS。所需偏置电源为3.3V。
- 品牌名称
- MACOM
- 商品型号
- MASW-011145-TR0500
- 商品编号
- C17525905
- 商品封装
- QFN-20(3x3)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 27GHz~31GHz | |
| 隔离度 | 45dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 1.3dB | |
| 工作电压 | - | |
| 工作温度 | -40℃~+105℃ |
商品概述
MASW-011145是一款高功率单刀双掷（SPDT）Ka波段开关，插入损耗为1.4 dB。功率处理能力为35 dBm。在指定频段的大部分范围内，直通路径的输入和输出回波损耗通常大于18 dB。隔离路径的典型回波损耗也为18 dB。逻辑电平可以是标准的1.8 V、2.5 V或3.3 V CMOS电平。所需的偏置电源为3.3 V。 MASW-011145专为27 GHz至31 GHz的高功率Ka波段卫星通信而设计。其3 mm、20引脚层压封装无铅且符合RoHS标准。 MASW-011145内置负电压发生器。如果将VSS（引脚12）接地，负电压发生器将在内部提供 -3.3 V电压。如果在VSS引脚施加 -3.3 V电压，负电压发生器将被禁用。
商品特性
- 插入损耗：1.3 dB
- 隔离度：45 dB
- 最大输入功率：4 W
- P0.1dB：35 dBm
- P1dB：37 dBm
- 回波损耗：18 dB
- 所有射频端口内部直流接地
- 兼容1.8 V、2.5 V和3.3 V CMOS逻辑
- 内置负电压发生器
- 3 mm、20引脚层压封装，符合RoHS标准
应用领域
- 卫星通信
