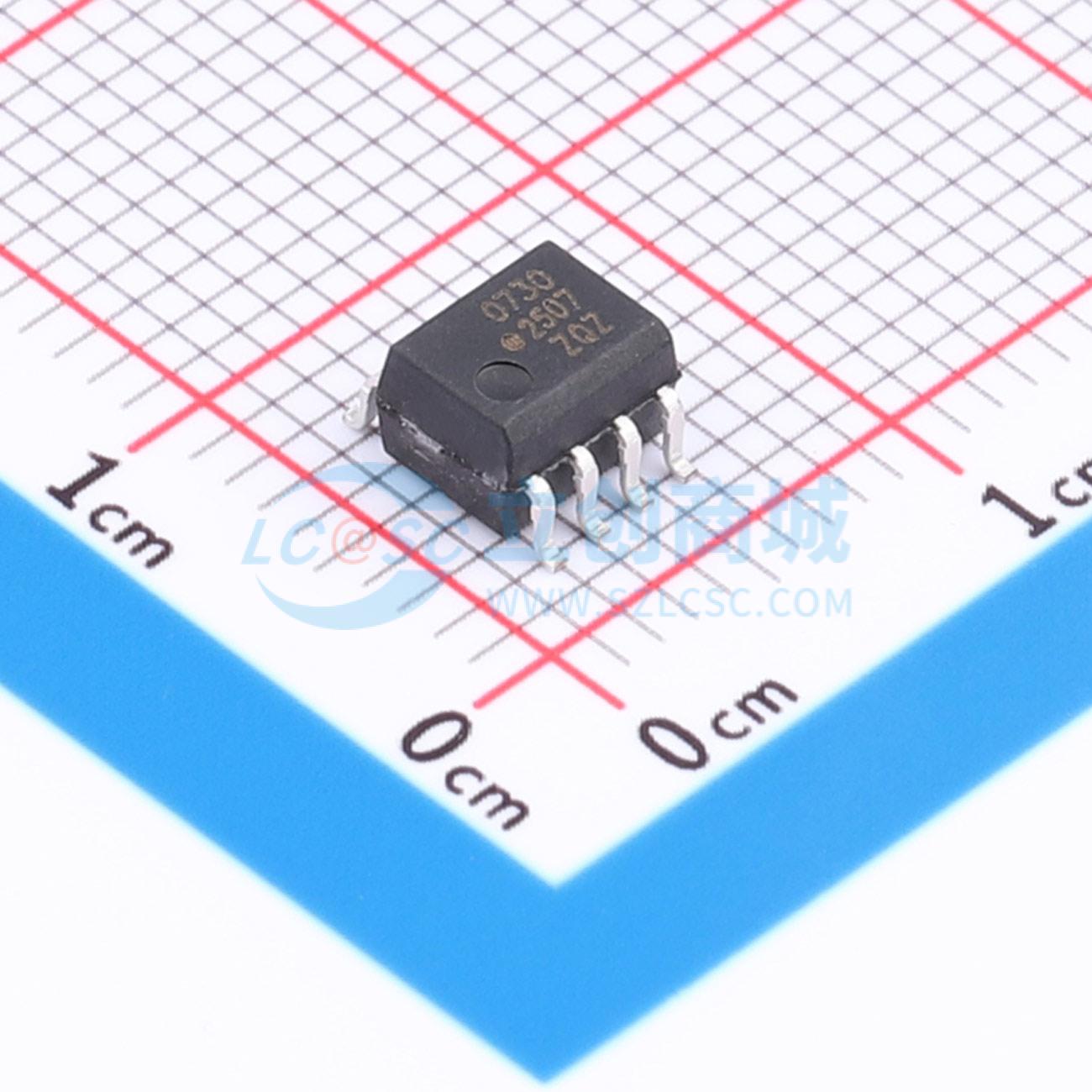

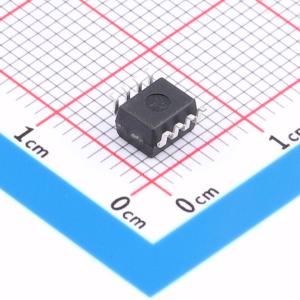

温馨提醒：图片仅供参考，商品以实物为准
HCPL-0730-000E
DC 3.75kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些双通道光耦合器包含一对分离的GaAsP发光二极管，它们与一对集成高增益光电探测器进行光耦合。它们提供极高的电流传输比和出色的输入-输出共模瞬态抗扰度。光电二极管和第一增益级的独立引脚（VCC）允许比传统光电达林顿型光耦合器更低的输出饱和电压和更高的速度操作。此外，VCC低至1.6V时也不会对参数性能产生不利影响。这些双通道光耦合器有8引脚DIP和行业标准SO-8封装。SO-8封装不需要在PCB上有“通孔”，该封装占用的面积约为标准双列直插式封装的三分之一，引脚轮廓设计为与标准表面贴装工艺兼容。
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-0730-000E
- 商品编号
- C17524607
- 商品封装
- SO-8
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 正向压降(Vf) | 1.4V | |
| 输出电流 | 60mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 7V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 2 | |
| 集射极饱和电压(VCE(sat)) | 400mV@1.6mA,4.8mA | |
| 工作温度 | 0℃~+70℃ | |
| 电流传输比(CTR)最小值 | 300% | |
| 电流传输比(CTR)最大值/饱和值 | 2600% | |
| 总功耗(Pd) | 135mW | |
| 正向电流(If) | 1.6mA |
应用领域
- 数字逻辑地隔离
- 电话铃声检测
- 电平转换
- EIA RS-232C线路接收器
- 极性感应
- 低输入电流线路接收器 – 长线或多方通话线路
- 微处理器总线隔离
- 电流环接收器
- 线电压状态指示器 – 低输入功率耗散
