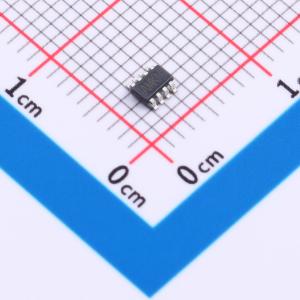

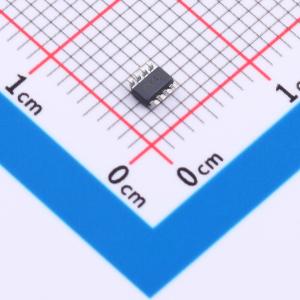

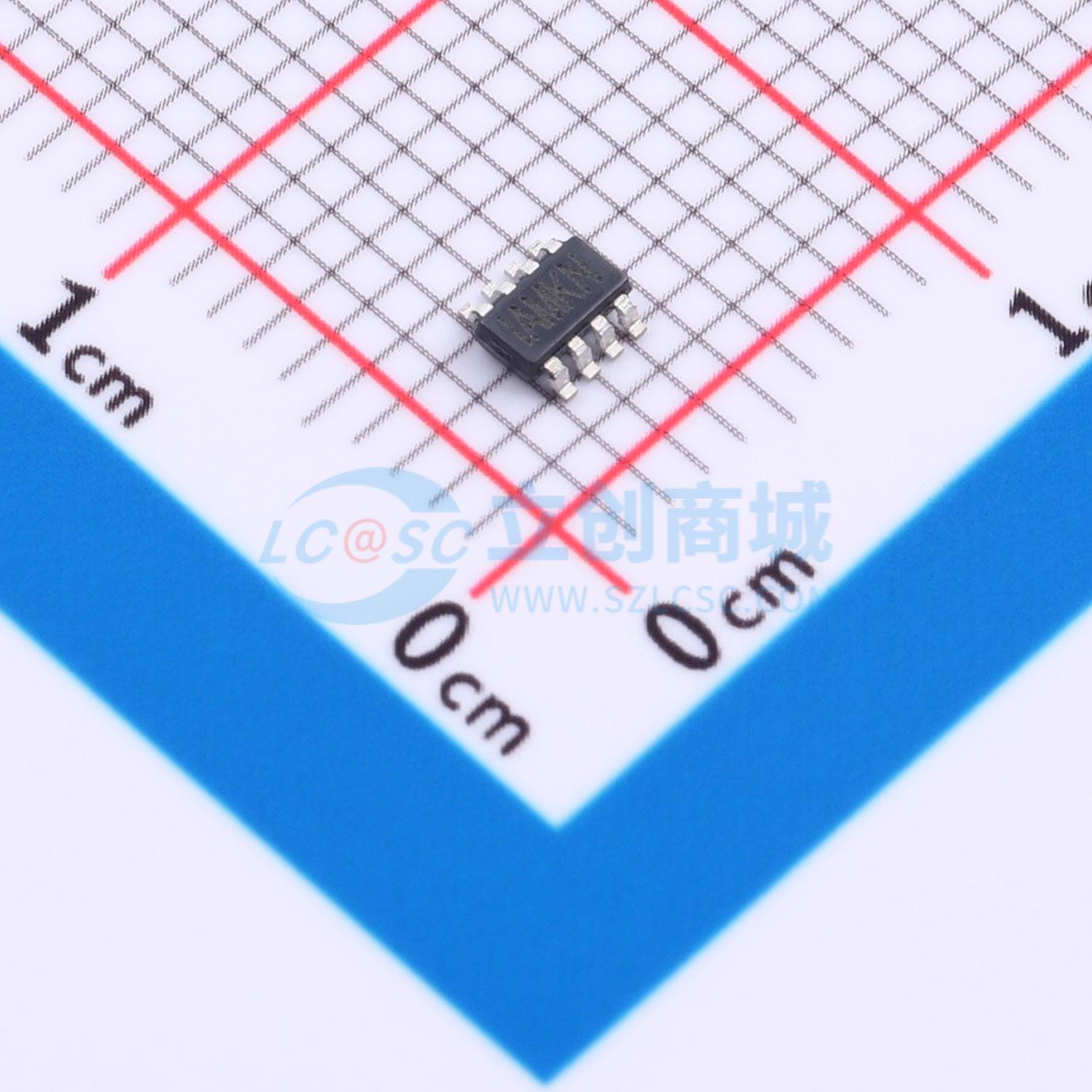

MP5013AGJ-Z

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MPS(芯源)
商品型号: MP5013AGJ-Z
商品编号: C17523301
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 3.97克(g)

商品参数

商品概述

MP5013A是一款保护器件，旨在保护输出端（源极）电路免受输入端（VCC）瞬态影响。此外，它还能保护输入端免受来自源极的意外短路和瞬态影响。 DV/DT引脚处的小电容可控制压摆率，从而限制源极的浪涌电流。DV/DT具有内部电路，允许用户将该引脚浮空（不连接），源极仍能获得1.4 ms的斜坡时间。源极的最大负载电流采用检测FET拓扑进行限流。I-LIMIT和SOURCE之间的外部电阻可控制限流值。内部电荷泵驱动功率器件的栅极，使DMOS功率FET的导通电阻低至仅36 mΩ。 MP5013A可保护源极，防止输入端电压过低或过高。欠压锁定功能确保在功率器件开启前，输入电压保持在最低工作阈值以上。如果输入电压超过高输出阈值，MP5013A将限制源极电压。

商品特性

3V至5.5V工作输入范围
典型输出过压钳位电压为5.7 V
绝对最大电压为22V
输入欠压锁定
启动期间浪涌电流低
集成36 mΩ功率FET
使能/故障引脚
可调输出电压压摆率
可调限流值
热关断保护
TSOT23-8封装

应用领域

存储设备（硬盘驱动器、固态硬盘）
热插拔系统
机顶盒
USB端口/集线器
游戏设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	5A
	工作电压	3V~5.5V
	导通电阻	36mΩ
	工作温度	-40℃~+125℃
