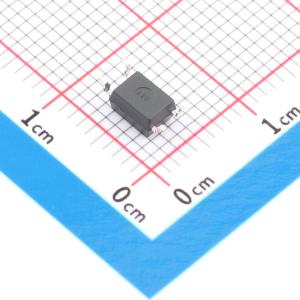

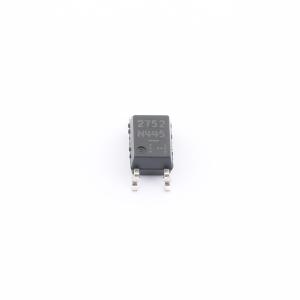

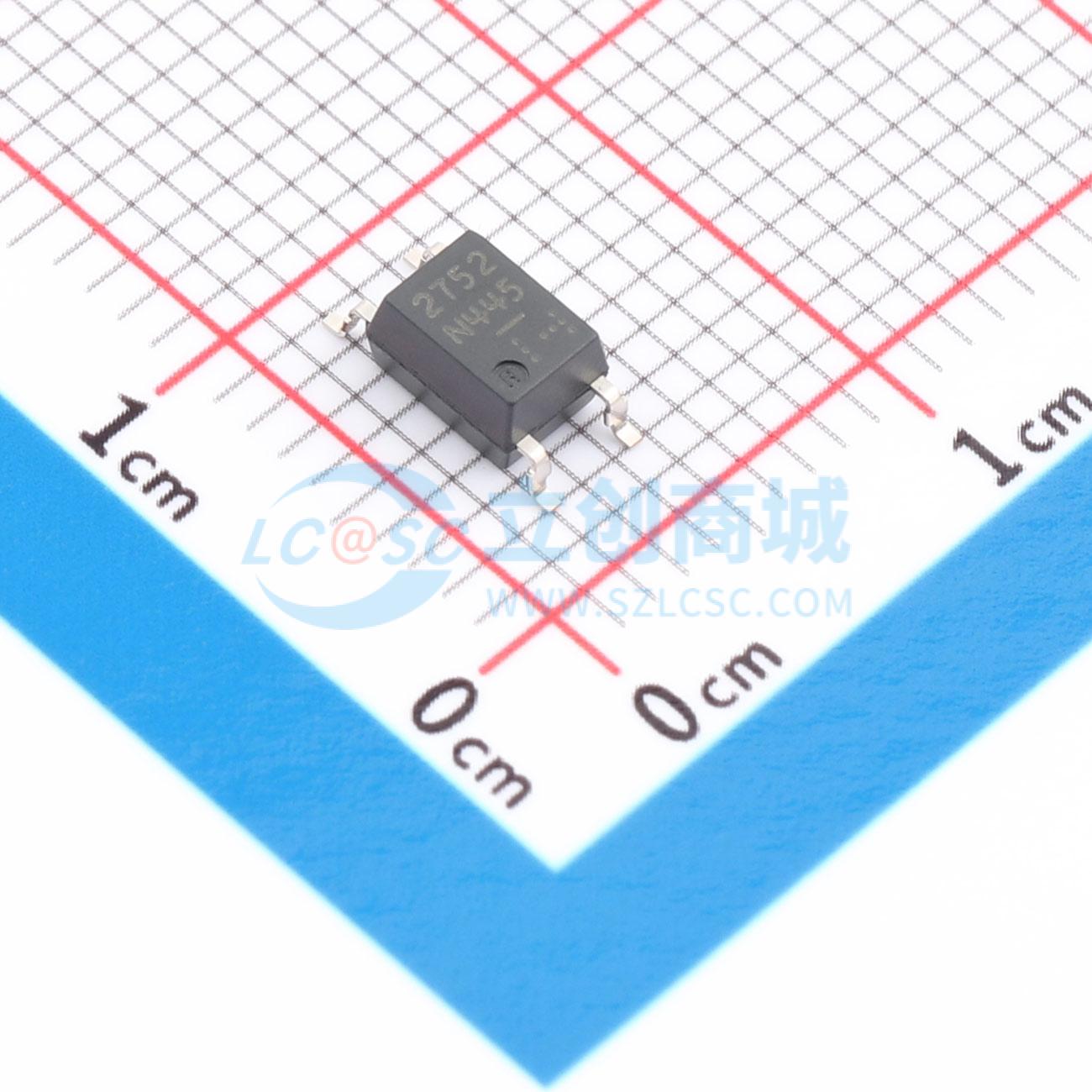

温馨提醒：图片仅供参考，商品以实物为准
RV1S2752QKCSP-1000N#SC0
DC 3.75kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种光耦合隔离器，包含一个AlGaAs LED和一个NPN硅光电晶体管。封装为小外形封装（SOP）类型，具有屏蔽效果，可阻挡环境光。特点是高隔离电压和较宽的工作温度范围（-40至+135℃），适用于汽车应用。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- RV1S2752QKCSP-1000N#SC0
- 商品编号
- C17522349
- 商品封装
- SMD-4P
- 包装方式
- 袋装
- 商品毛重
- 0.435克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.65V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 40V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@2mA,1.5mA | |
| 上升时间(tr) | 8us | |
| 下降时间 | 120us | |
| 工作温度 | -40℃~+135℃ | |
| 电流传输比(CTR)最小值 | 65% | |
| 电流传输比(CTR)最大值/饱和值 | 850% | |
| 正向电流(If) | 25mA | |
| 功能特性 | - |
商品概述
RV1S2752Q是一款光耦合隔离器，包含一个AlGaAs LED和一个NPN硅光电晶体管。该封装为小外形封装（SOP）类型，具有屏蔽效果，可阻挡环境光。RV1S2752Q具有高隔离电压和较宽的工作温度范围（-40 ~ +135 °C），适用于汽车应用。
商品特性
- 工作环境温度 (TA = -40 至 +135°C)
- 高隔离电压（BV = 3750 Vr.m.s.）
- 小封装（SO4）
- 无铅产品
- 符合AEC - Q100（1级：TA = -40 至 +125°C）
- 安全标准
- UL：UL1577，双重保护
应用领域
- 乘用车
