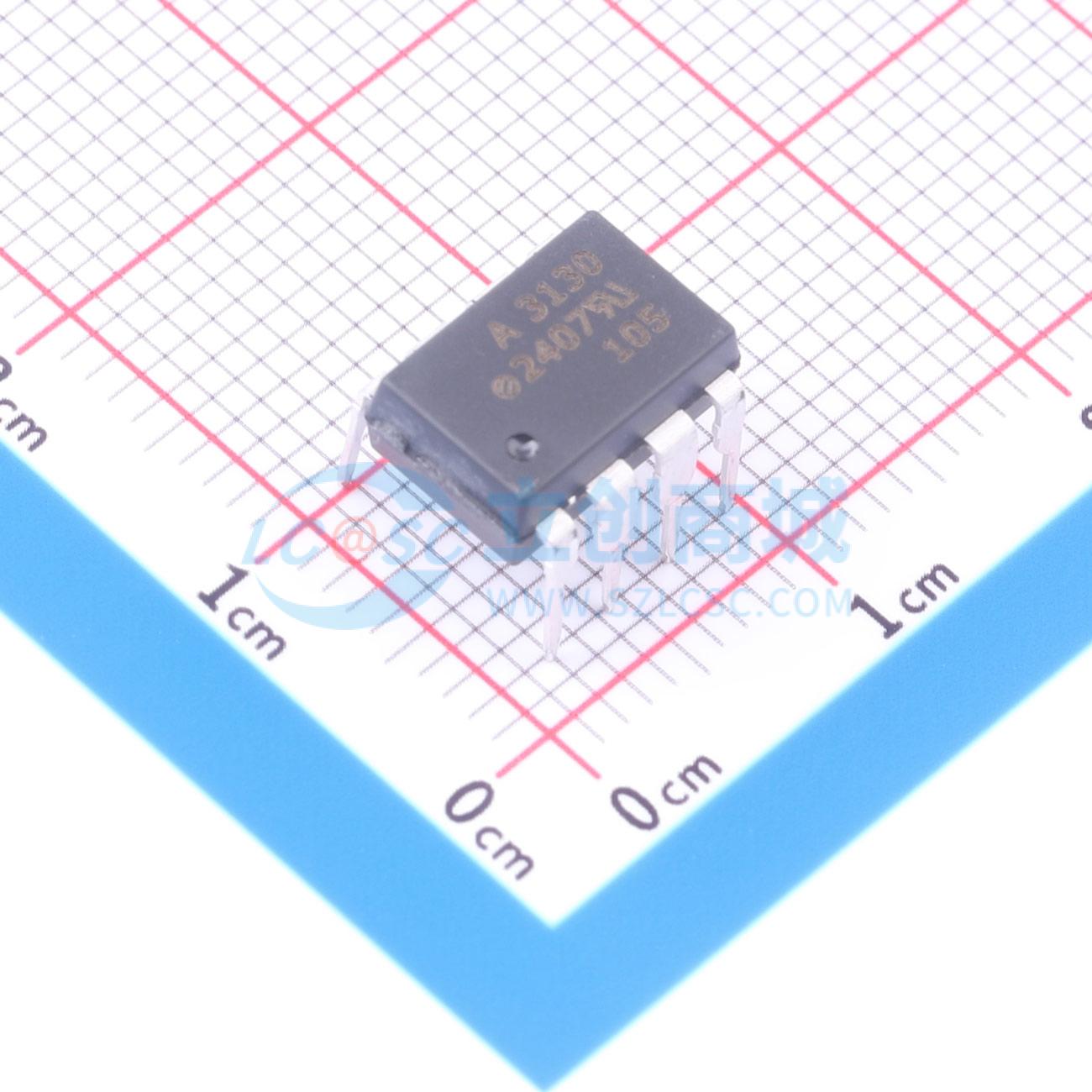

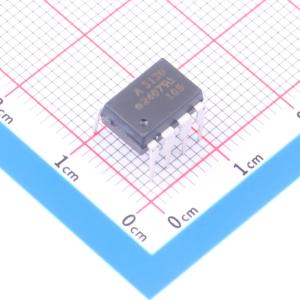

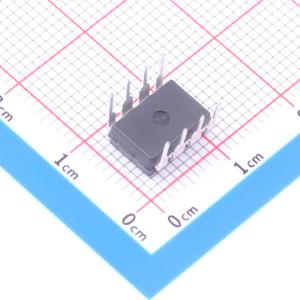

温馨提醒：图片仅供参考，商品以实物为准

ACPL-3130-000E

高共模抑制比2.5A输出电流IGBT栅极驱动光耦

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: ACPL-3130-000E
商品编号: C17520871
商品封装: DIP-8
包装方式: 管装
商品毛重: 1.79克(g)

商品参数

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	1.5V
	隔离电压(Vrms)	3.75kV
	CMTI(kV/us)	-
	传输速率	-
	CTR-电流传输比	-
	通道数	1
	工作温度	-40℃~+100℃
	传播延迟 tpLH	500ns

	属性	参数值
	传播延迟 tpHL	500ns
	输入阈值电流(FH)	5mA
	输出电流	2.5A
	耗散功率(Pd)	295mW
	输出电压	-
	正向压降(Vf)	1.5V
	直流反向耐压(Vr)	5V
	正向电流(If)	16mA
	功能特性	欠压锁定

商品概述

ACPL-3130包含一个GaAsP LED，而ACPL-J313和ANCW3130包含一个AlGaAs LED。该LED通过光耦合至一个带有功率输出级的集成电路。这些光耦合器非常适合用于电机控制逆变器应用中驱动功率IGBT和MOSFET。输出级的高工作电压范围提供了栅控器件所需的驱动电压。这些光耦合器提供的电压和电流使其非常适合直接驱动额定值高达1200 V/100 A的IGBT。对于更高额定值的IGBT，ACPL-3130系列可用于驱动一个分立式功率级，进而驱动IGBT栅极。ANCW3130在IEC/EN/DIN EN 60747-5-5标准中具有最高的绝缘电压VIORM = 1414 V峰值。ACPL-J313的绝缘电压为VIORM = 1230 V峰值，而VIORM = 630 V峰值也可用于ACPL-3130（选项060）。必须在引脚VCC和VEE之间连接一个0.1 μF的旁路电容。

商品特性

高速响应
极高的共模抑制比
可自举的电源电流
安全认证：UL认可（ACPL-3130/ACPL-J313为3750 Vrms持续1分钟；ANCW3130为5000 Vrms持续1分钟）、CSA认证、IEC/EN/DIN EN 60747-5-5认证（ACPL-3130选项060为VIORM = 630 V峰值；ACPL-J313为VIORM = 1230 V峰值；ANCW3130为VIORM = 1414 V峰值）
2.5 A最大峰值输出电流
2.0 A最小峰值输出电流
在VCM = 1500 V时，最小共模抑制比为40 kV/μs
0.5 V最大低电平输出电压，无需负栅极驱动
最大电源电流ICC = 5 mA
带滞回的欠压锁定保护
宽工作VCC范围：15 V至30 V
最大开关速度500 ns
工业温度范围：-40℃至100℃

应用领域

IGBT/MOSFET栅极驱动
交流/无刷直流电机驱动
工业逆变器
开关电源
