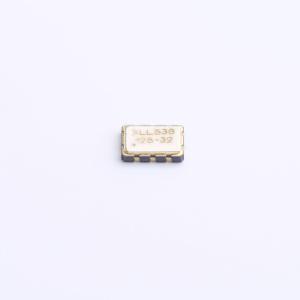

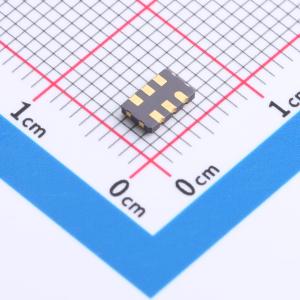

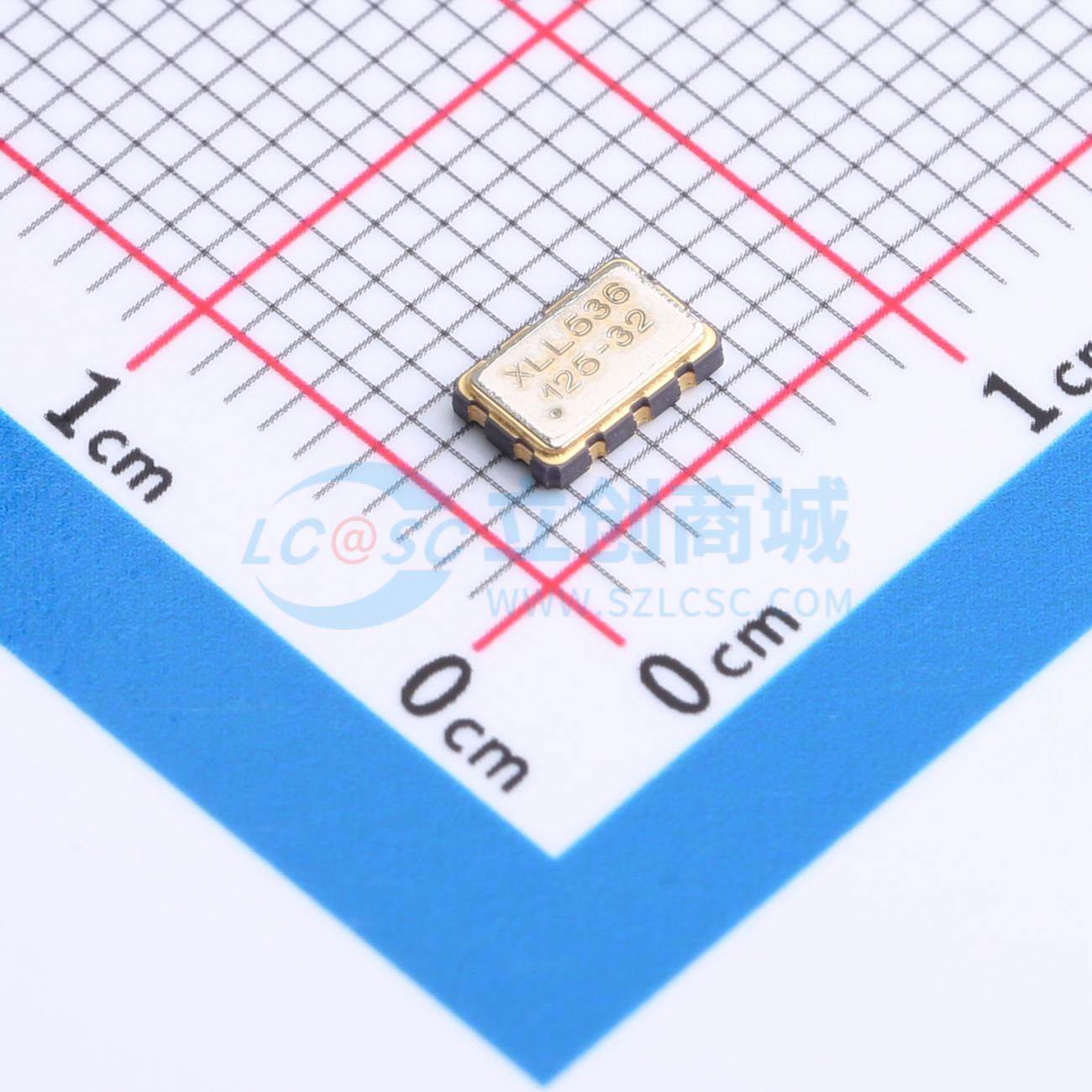

XLL536125.000000I

瑞萨 XL 系列器件（XO 和 VCXO 可选）是超精密晶体振荡器，在 12kHz 至 20MHz 带宽内典型相位抖动为 750 至 890fs。XL 系列晶体振荡器的频率范围宽广，从 0.750MHz 到 1350MHz，采用了一系列专有 ASIC，重点关注降噪技术。 三阶 Δ - Σ 调制器可将噪声降低至与传统块状石英和 SAW 振荡器相当的水平。XL 系列器件交货周期短、成本低、噪声低、频率范围宽、环境性能出色，相较于传统技术是绝佳之选。XL（XO 选项）器件的稳定性高达 ±20ppm，XL（VCXO 选项）器件的 APR 为 ±50ppm。无论是标准频率还是定制频率，这两种选项都能实现极快的交付。

• 输出类型：LVDS、LVPECL、LVCmos
• 相位抖动（12kHz 至 20MHz）：典型值 750fs 至 890fs
• 电源电压：2.5V 或 3.3V
• 封装选项：3.2x2.5x1.0mm（VCXO 不可用）、5.0x3.2x1.2mm、7.0x5.0x1.3mm
• 工作温度：-20℃ 至 +70℃
• 频率稳定性选项：±20、±25、±50 或 ±100ppm（仅适用于 XO）
• APR 为 ±50ppm（仅适用于 VCXO）
• 工作温度：-40℃ 至 +85℃
• 频率稳定性选项：±25、±50 或 ±100ppm（仅适用于 XO）
• APR 为 ±50ppm（仅适用于 VCXO）
• 工作温度：-40℃ 至 +105℃（仅适用于 XO）
• 频率稳定性选项：±50 或 ±100ppm
• 从 0.5VDC 到 VDD 典型 kV 为 85ppm/伏（仅适用于 VCXO）
• Vc 范围线性度优于 ±10%
