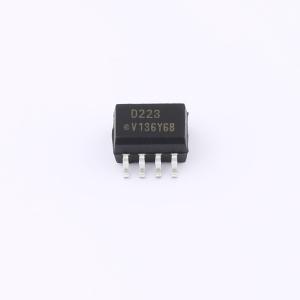

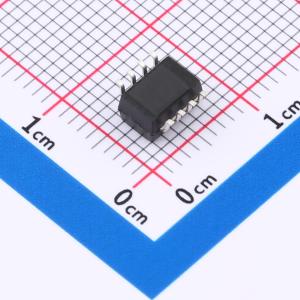

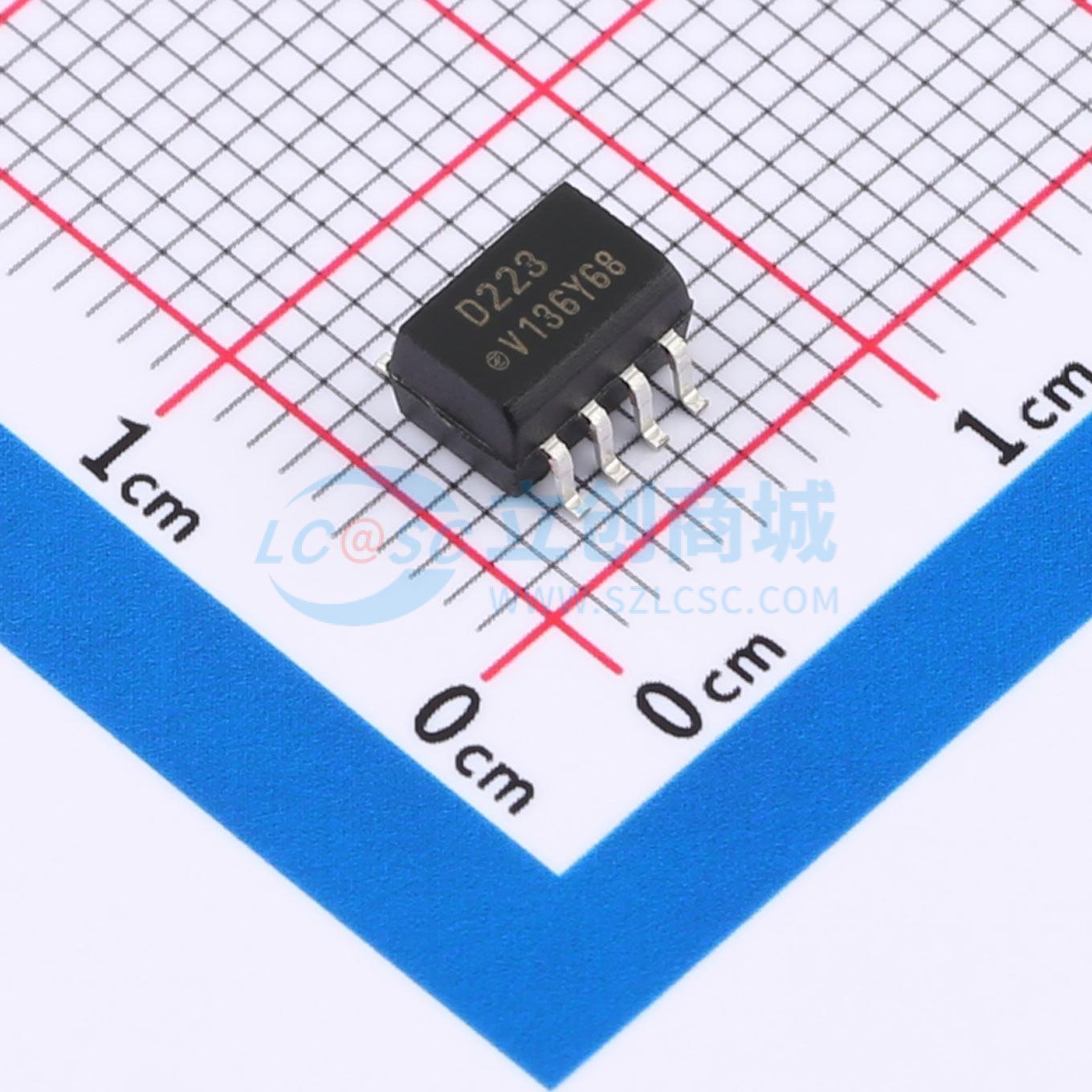

VOD223T
双通道，达林顿光电晶体管输出，SOIC-8封装光耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VOD233T是一款高电流传输比（CTR）光耦合器。它采用GaAs红外发光二极管发射器和硅NPN光电达林顿晶体管探测器。该器件的CTR是在发光二极管电流为1 mA的条件下测试得出的
- 品牌名称
- VISHAY(威世)
- 商品型号
- VOD223T
- 商品编号
- C17519499
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.3V | |
| 输出电流 | - | |
| 隔离电压(Vrms) | 4kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 30V | |
| 输出通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1V@1mA,0.5mA | |
| 上升时间(tr) | 15us | |
| 下降时间 | 30us | |
| 工作温度 | -40℃~+100℃ | |
| 电流传输比(CTR)最小值 | 500% | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 30mA |
商品概述
VOD233T是一款高电流传输比（CTR）光耦合器。它采用了砷化镓（GaAs）红外发光二极管（LED）发射器和硅NPN光电达林顿晶体管探测器。 该器件的电流传输比在LED电流为1 mA时进行测试。这种低驱动电流便于实现从CMOS到LSTTL或TTL的轻松接口连接。
商品特性
- 在IF = 1 mA时具有高电流传输比，最小为500%
- 隔离测试电压为4000 VRMS
