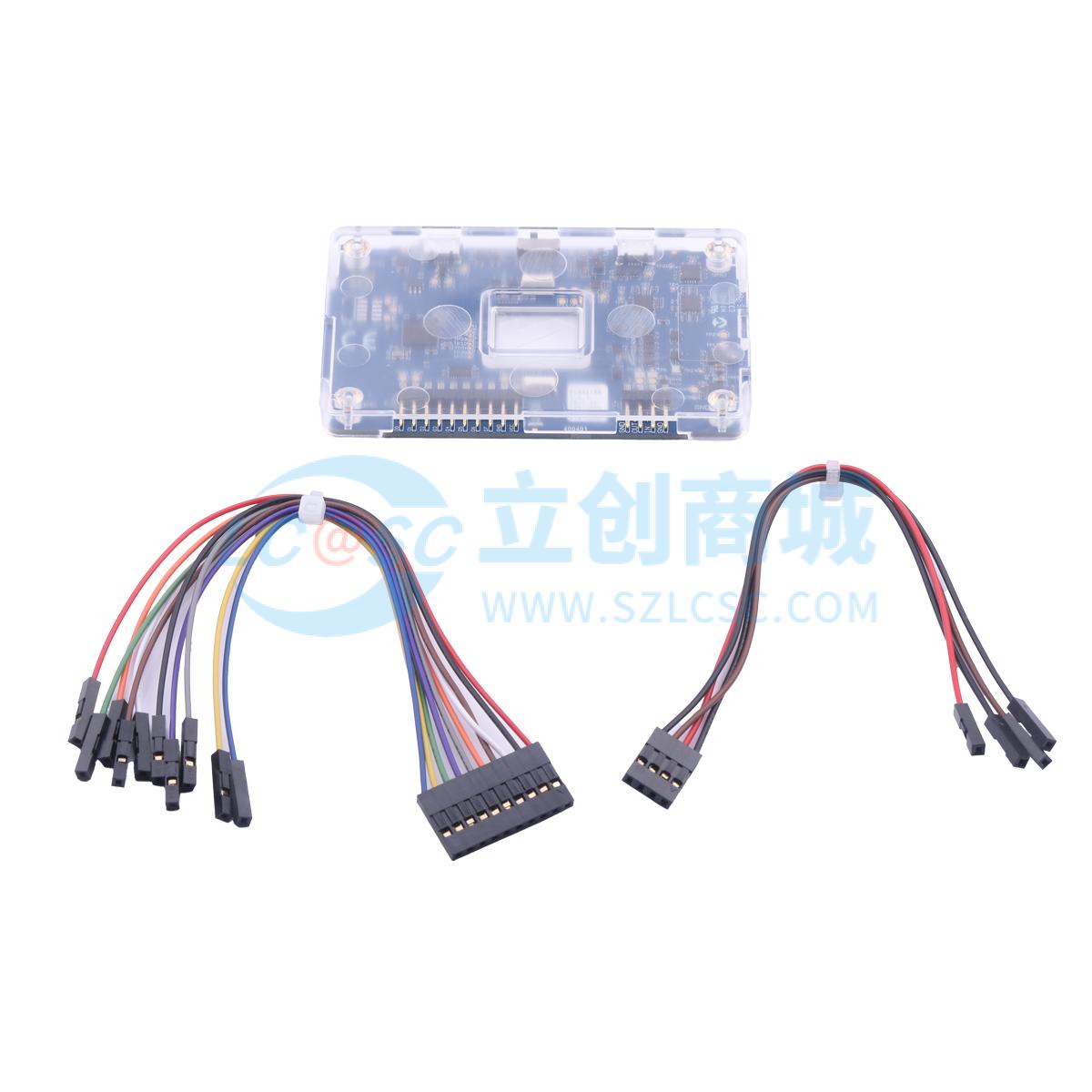

NRF-PPK2

Power Profiler Kit II (PPK2) 是一款易于使用的工具，用于嵌入式解决方案的电流测量和功耗优化。PPK2 连接器可作为独立单元连接到任何 Nordic 开发套件 (DK) 或定制板，即无需额外的套件或调试器。PPK2 支持源模式和安培计模式。在源模式下（在 PCB 上显示为源测量单元 (SMU)），PPK2 既为外部被测设备 (DUT) 供电，又测量其电流。源模式具有一个板载稳压器，能够提供高达 1A 的峰值电流。两种模式均支持 0.8V 至 5V 的 VCC 电平。在安培计模式下，DUT 由单独的电源供电。PPK2 具有先进的模拟测量单元，具有高动态输入范围。这使得能够对嵌入式应用中通常可见的整个电流消耗范围进行准确测量，从 200nA 到 1A。这允许测量从 DUT 的关机模式到任何 Nordic DUT 或外部硬件的最大功耗，还留有额外电路消耗的余量，例如带有外部传感器的 nRF9160 DK。分辨率根据电流测量范围在 100nA 到 1mA 之间变化。时间分辨率也足够高，能够检测到电流尖峰。这是通过 100 ksps 的电流采样率实现的，是上一代 PPK 长期视图分辨率的 10 倍。PPK2 支持 8 个数字输入，可作为低端逻辑分析仪使用。这使得能够对代码进行检测，并轻松将功耗与正在执行的代码块关联起来。PPK2 由 nRF Connect for Desktop 的 Power Profiler 应用程序支持，用于分析平均和瞬时电流消耗。可以在较长时间内进行读数，同时放大感兴趣的毫秒级间隔。测量数据也可以导出进行后处理。

• 200nA 至 1A 的电流测量范围，分辨率在 100nA 至 1mA 之间变化
• 源模式和安培计模式
• 源模式包括内置可编程稳压器，输出范围为 0.8V 至 5V，可提供高达 1A 的电流
• 100 ksps 采样率（比上一代高 10 倍）
• 独立单元
• 8 个数字输入，支持低端逻辑分析仪
• 可在所有 Nordic 开发套件以及定制板上测量瞬时和平均电流
• 通过 nRF Connect for Desktop 的 Power Profiler 应用程序提供支持
• 导出测量数据进行后处理

• 嵌入式应用的电源调试
• 估算完整解决方案的电池寿命
