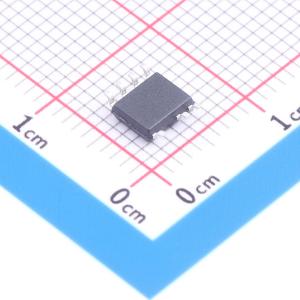

HFC0502GS-Z

HFC0502是一款固定频率反激式电流模式控制器，带有电流控制模式和内部斜率补偿，设计用于中功率离线反激式开关电源应用。HFC0502是一款高效绿色模式控制器:在轻负载下，控制器锁定峰值电流(IPEAK)并将开关频率(fSW)降低至25kHz，以实现出色的轻载效率；在极轻负载下，控制器进入突发模式以实现低待机功耗。频率抖动(fJITTER)有助于散发传导噪声产生的能量，从而降低电磁干扰(EMI)。HFC0502采用过功率补偿(OPC)，减小低压线和高压线的过功率(OP)保护点之间的差异。完整保护功能包括热关断、VCC欠压锁定(UVLO)保护、过载保护(OLP)、过压保护(OVP)和掉电保护。HFC0502提供SOIC8-7A封装。

• 固定频率、电流模式控制，内置斜率补偿
• 轻负载下频率折返降至25kHz
• 突发模式实现低待机功耗，符合EuP Lot 6标准
• 频率抖动(fJITTER)降低电磁干扰(EMI)
• 兼容直流和交流输入
• 可调过功率补偿(OPC)
• 内置高压电流源
• 带迟滞的VCC欠压锁定(UVLO)保护
• 通过HV引脚实现掉电保护
• 可配置软启动(SS)
• 带可配置延迟的过载保护(OLP)
• 短路保护(SCP)
• 锁存保护: o VCC过压保护(OVP) o 通过TIMER引脚实现外部OVP或过温保护(OTP)
• 带自动重启和迟滞的热关断
• 提供SOIC8-7A封装

• 交流/直流供电电器
• 笔记本电脑、平板电脑和智能手机的交流/直流适配器
• 离线电池充电器
• 液晶(LCD)电视和显示器
