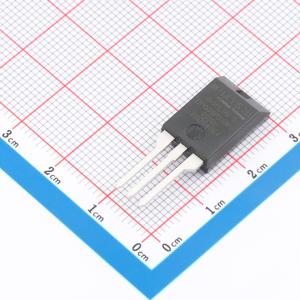

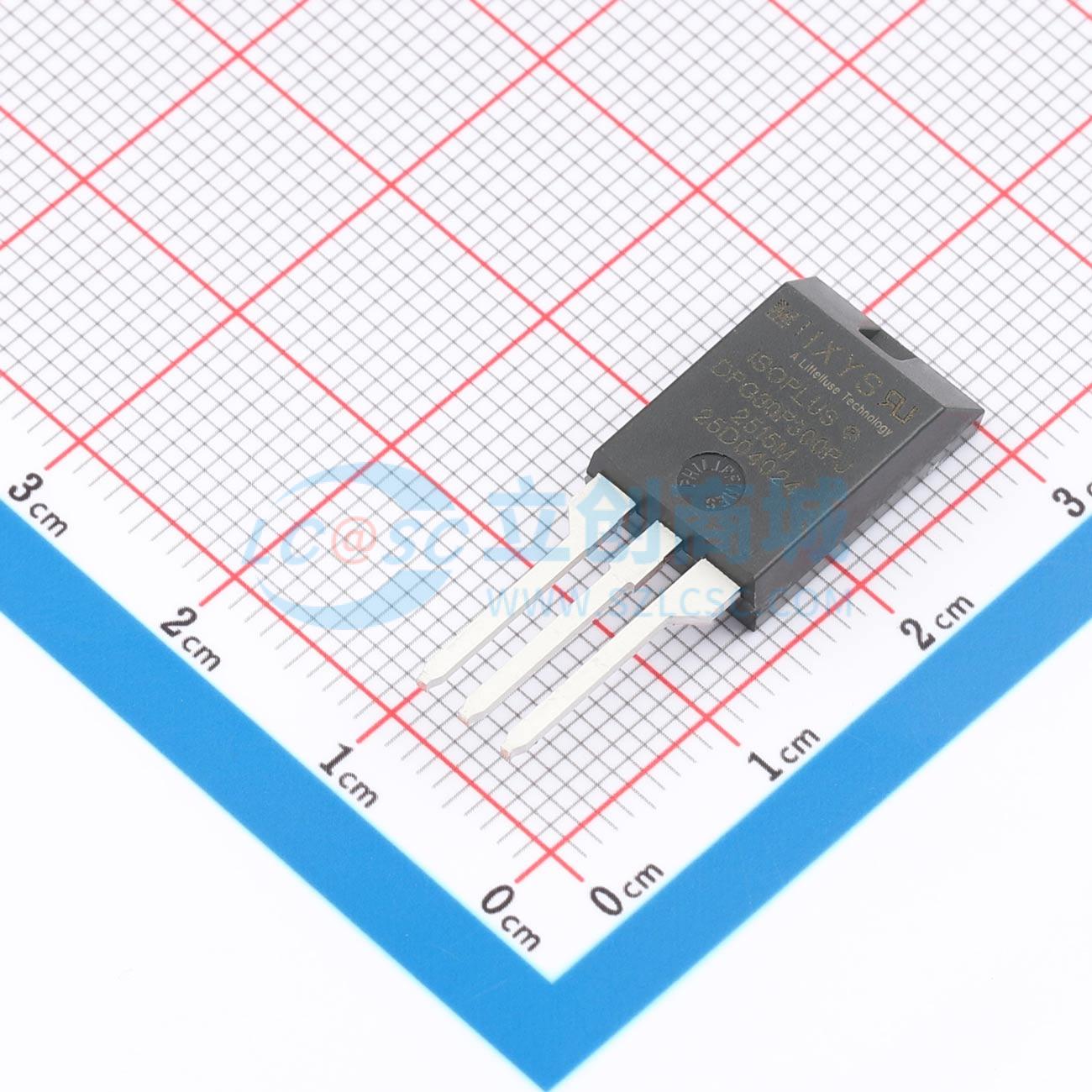

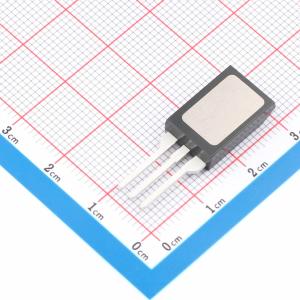

温馨提醒：图片仅供参考，商品以实物为准

DPG30P300PJ

300V 30A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 特性：平面钝化芯片。极低的漏电流。极短的恢复时间。改善的热性能。极低的Irm值。非常软的恢复特性。应用：高频开关设备的反并联二极管。抗饱和二极管
品牌名称: Littelfuse/IXYS
商品型号: DPG30P300PJ
商品编号: C17505936
商品封装: TO-220F
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

D 代表二极管，P 代表 HiPerFRED，Gτ 代表极快恢复，30 代表电流额定值（单位：A），P 代表相臂，300 代表反向电压（单位：V），PJ 代表 ISOPLUS220AB (3)。基板的凸面形状是典型的，比器件底部塑料表面高出小于 0.04mm。除 D 和 D1 外，外壳尺寸符合 JEDEC 标准的 TO - 273 类型。

商品特性

平面钝化芯片
极低的漏电流
极短的恢复时间
改善的热性能
极低的 Irm 值
非常软的恢复特性
雪崩电压额定值确保可靠运行
软反向恢复以降低电磁干扰/射频干扰
低 Irm 可降低：
- 二极管内的功耗
- 换向开关的导通损耗
适用于高频开关器件的反并联二极管
抗饱和二极管
缓冲二极管
续流二极管
隔离电压：3600V~
行业标准外形
符合 RoHS 标准
环氧树脂符合 UL 94V - 0
用于 PCB 安装的焊接引脚
背面为 DCB 陶瓷
减轻重量
先进的功率循环能力

应用领域

开关模式电源（SMPS）整流器、不间断电源（UPS）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	快恢复/高效率二极管
	二极管配置	1对串联式
	正向压降(Vf)	1.28V@30A
	直流反向耐压(Vr)	300V
	整流电流	30A

	属性	参数值
	反向电流(Ir)	1uA@300V
	反向恢复时间(Trr)	-
	工作结温范围	-55℃~+175℃
	耗散功率(Pd)	145W
	非重复峰值浪涌电流 (Ifsm)	-
